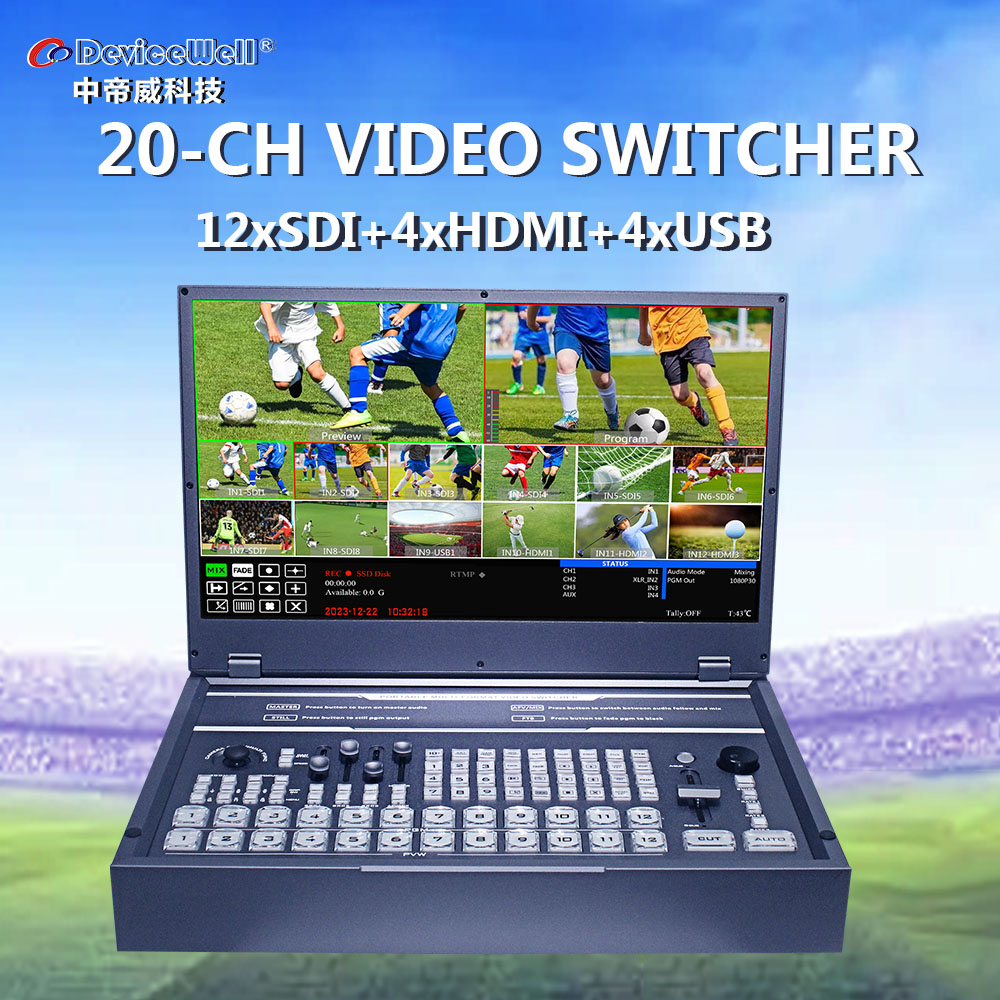

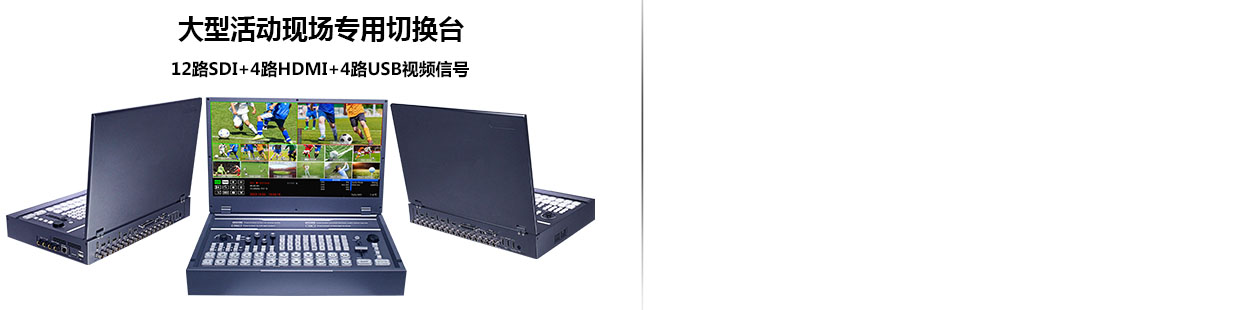

广播电视台、演播室专用导播切换台HDS9320，大型直播现场首选神器。二十通道切换台集多种控制方式于一体，通过键盘可以对特效，转场方式进行设置，内置菜单显示功能可以更直观高效的对设备进行设置，摇杆可以对摄像机远近距离进行控制。 二十通道切换台是一台具有12路SDI输入+4路HDMI+4路USB视频信号输入,共20路输入信号，4路SDI输出、4路HDMI输出广播级视频信号。二十通道切换台适用于现场演出、课程录制与棚内导播等，该切换台具备多种功能。如多种格式视频输入且输入分辨率自适应，模拟平衡音频输入输出，音频加嵌解嵌、混音、TALLY、TF卡录制、网口推流，抠像，RS422和RJ45控制等。可以通过USB播放来添加LOGO,台标，背景动画等素材。具备远程升级能力，用户通过简易操作即可执行带附加效果的视频切换和音频混音功能。   支持12路SDI+4路HDMI+4路USB素材输入 MULTIVIEW输出：1路HDMI +1路SDI PGM输出：3路HDMI+2路SDI 支持1路AUX自定义任意输入通道输出 支持TF卡录制 支持PIP/POP开窗功能 支持色度键、亮度键功能 支持台标及图文叠加 支持摇杆，摄像机控制 自带15.6寸液晶显示屏 广电标准Tally接口 支持GPI控制 支持网口推流 支持脚踏板，控制手柄等输入 圆形、菱形、扇形、梅花、百叶窗等上百种特效划像 支持RJ45远程控制 支持DCB控制

---

创造令人印象深刻的视频效果以及您的专业视频制作

使用优质色度键、亮度键以及图案键抠像等技术在直播视频或图文背景上添加LOGO、台标、图文以及动画等。让您在信号输出、多画面监看、节目录制上制作炫目的效果！



USB播放来添加LOGO,台标，背景动画等素材



强大的色度键功能，绿幕/蓝幕抠像，切换百变背景的效果，打造足以乱真的虚拟场景。

把蓝色背景或者绿色背景切换到PVW预监窗口，再开启Chroma KEY色度键功能。此时菜单栏会出现一个色度键的参数设置界面，通过按键选择你抠像的背景，选择完后可以通过CUT/AUTO/推杆实现抠像，此时你要叠加的图像出现在PGM直播画面中。

强大的亮度键功能，轻松叠加字幕效果。

把黑色背景的白色字体视频或者图片切换到PVW预监窗口，开启Luma KEY亮度键功能，此时菜单栏会出现一个亮度键参数设置界面，然后用CUT/AUTO/推杆切换都可以把字符叠加到PGM窗口。

强大的亮度键功能，只需要通过笔记本电脑播放PPT，就可以实现专业字幕机的效果。

中帝威20通道导播直播切换台HDS9320通过LOGO菜单功能加上指定效果、或是叠加企业 logo、会标等。比如：会场的电视、大型投影幕需要固定呈现的是 PPT 报告内容；而远端观看的视频画面，则需要有现场摄像机、PPT、以及其它素材等多种信号，那么经过切换台信号处理后，就能兼顾不同的转播观看需求，且无需使用两套制作设备与人员。 当远端参会人员要同时观看会议内容与会场环境时，中帝威导播切换台图文叠加功能便起到很重要的作用，可依据 PPT 内容的画面构成，适时适度地安插现场观众或主讲人的画面在其中，根据需要叠加 主要商品、或是商标等元素，让输出的画面既能体现重点资讯，同时维持简洁易读的视觉布局，让您的企业会议或产品发布会与众不同！

创意转场多达100+，任您选择!

中帝威现场制作切换台HDS9320有着种类繁多的转场，包括硬切、混合、淡入淡出以及划像等模式。HDS9320具备LOGO,台标，背景动画等叠加功能！每种转场都即时生效，您还能全面控制转场类型、图案、大小、位置及其他功能属性。有了这些创意选择，您定能制作出理想的节目制作播出风格，而且还能自由发挥，搭配使用各种特效！满足广播电视、节目制作、访谈演讲现场制作、户外体育赛事、等视频切换需求。

FADE淡入淡出转场特效

FADE淡入淡出特效，A逐渐画面变暗直至完全为黑色，再逐渐由黑色变为B画面。



MIX 混合转场特效

MIX混合过渡特效，在A的画面中叠加逐渐叠加B画面，直至转场到最后，画面完全替换为B画面。



图文叠加

在直播的节目输出画面上添加图标、台标和字幕等信息。

划像图案

中帝威20通道直播切换台HDS9320内置10个按键进行特效样式转换划像图案，您能建立100多种不同风格的划像转场特效！使用逐渐扩大的圆形、菱形、方形及更多转场样式在视频源之间完成过渡，使下一个视频源逐渐显现。您可以对这些图案进行调整它的位置、大小、数量。

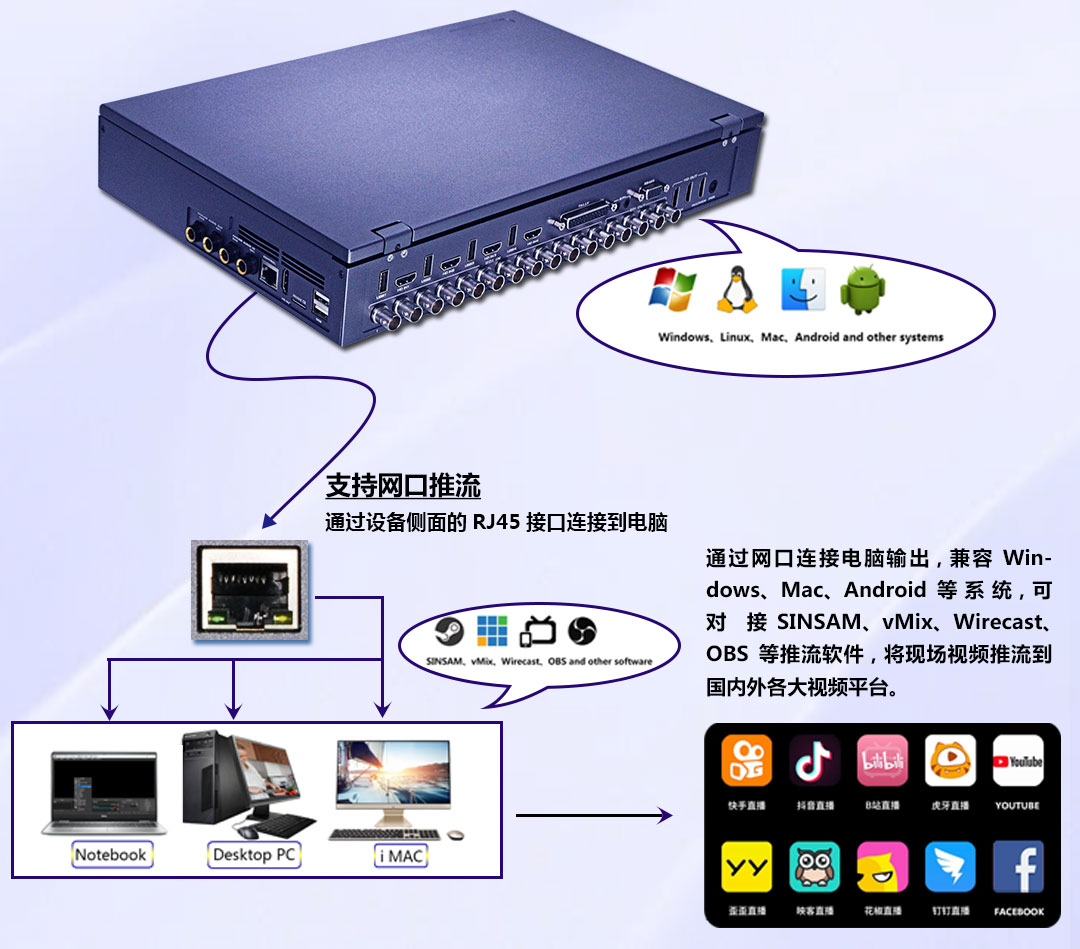

通过以太网实现流媒体直播

现场制作是完成节目的快速途径，而且您可以通过直播平台向广大观众流媒体直播。通过RJ45接口，导播切换台可以连接任何计算机，能与各类社交媒体平台的流媒体软件搭配使用！直播切换台HDS9320配备4路HDMI+12路SDI输入+4路USB素材输入，让您能够部署多台摄像机覆盖各个角度，捕捉演出中的广角镜头以及每位表演者的特写镜头。或者， 您可以连接带有PPT幻灯片、视频片段播放以及网站的计算机等，可直连实现流媒体直播，让您以更高的画质在YouTube、Facebook以及Skype上直播，画面不丢帧，设置更简单。只需选好直播平台，然后输入视频源即可开始直播！

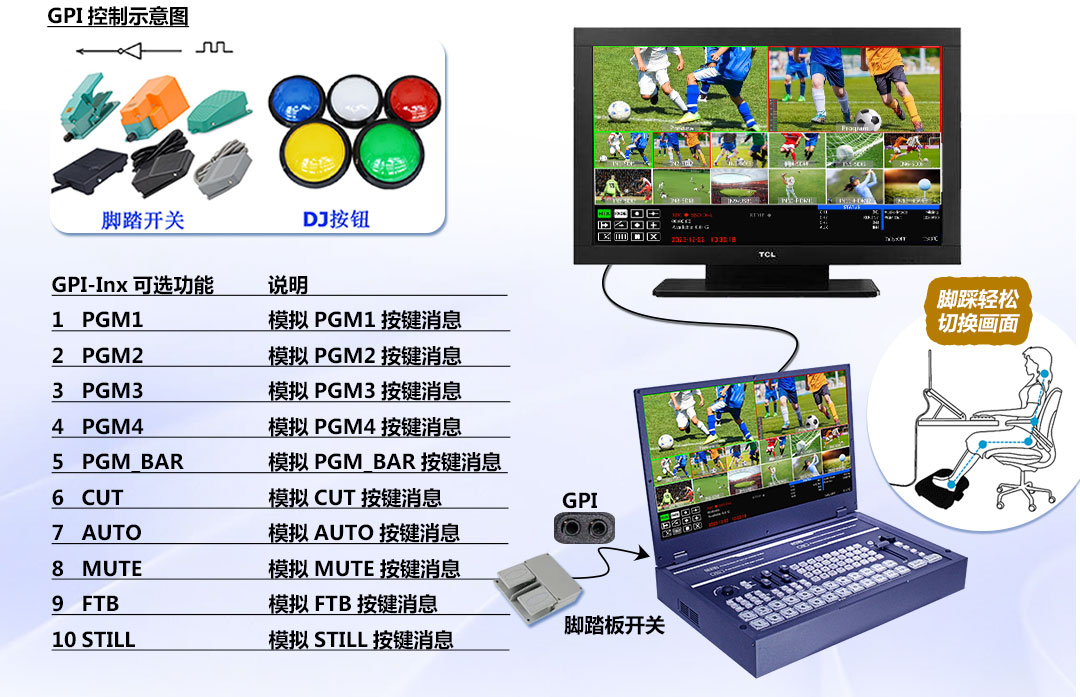

GPI控制 脚踏板 控制手柄等接入

GPI自定义接口，方便用户远程控制及自定义连接设备

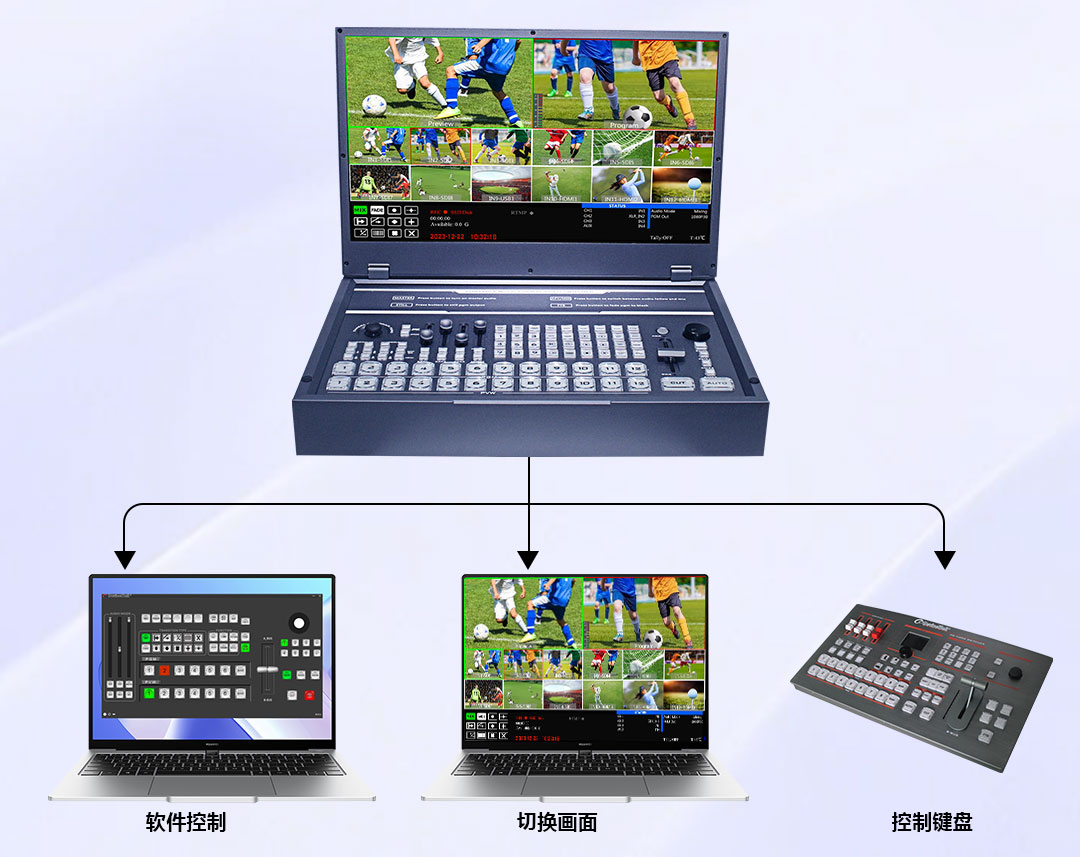

多用户级联操作

制作大型现场活动，比如广播电视、节目制作、访谈演讲现场制作、户外体育赛事等，都需要一支有着精湛技术的制作团队，一众创意人士展开无缝协作。切换台通过以太网接口，控制切换台面板。您可以在电脑上运行控制软件，让工作人员进行多画面预监处理器、特效发生器、音频处理器、控制键盘、摄影机控制等工作。除此之外，您还可以通过远程控制软件，不论相隔多远也依然能运筹帷幄！对于专业级用户,可通过DCB接口扩展操控键盘。

明亮15.6寸LCD大屏幕，监看设置两不误！

20通道直播切换台HDS9320自带15.6寸大屏幕，菜单按键，以及旋钮，可进入众多菜单设置。这款大屏幕还能显示当前节目输出、输入通道实时画面，划像图案初始键，录制状态，时钟显示，直播画面还可显示音频柱。切换台的菜单不仅可用来操控设备，还能更改切换台的各项设置，如系统设置、GPI设置、录制设置、推流设置以及设备信息设置等。

按键面板带来全面控制

中帝威20通道切换台HDS9320的按键面板设有大尺寸键盘，可提供20路输入选择，并且所有按键都采用工业级标准进行设计的机械按键,专业级手感。您可以通过按键面板轻松实现画面切换，只要选中一路信号源，再选择CUT或AUTO即可。切换台设置还提供了T-Bar直接切换模式，该模式下只要一按T-Bar就能立即切换。除此之外，您还可以使用按键面板的按键启用键控和媒体播放器。通过LCD菜单可获得完整版切换台功能，上下滚动菜单可选择不同设置，全面操控切换台！当然，其它的切换台操控方法还可以使用外部控制面板或免费控制软件。

连接多达12台SDI信号广播级摄影机

20通道直播导播切换台HDS9320具备12路SDI+4路HDMI视频输入，用来连接多台摄影机，获得多个画面角度。所有视频源，不论采用何种视频标准，都会经过同步后送入切换台。您可以充分发挥多机位现场制作的创意自由，制作出引人入胜的采访、广告、戏剧制作、音乐表演、体育运动等精彩节目！

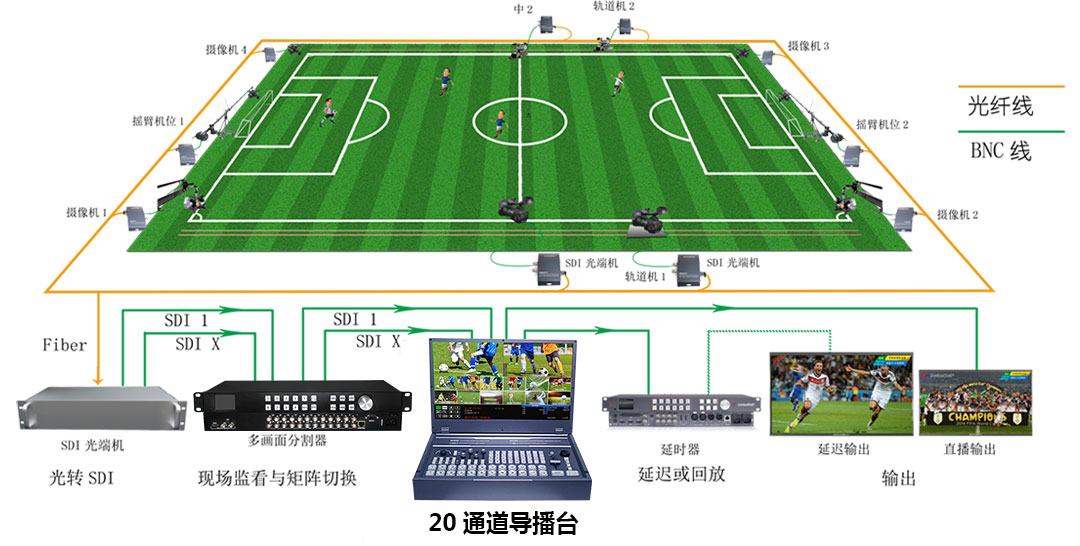

应用连接图

二十通道切换台HDS9320是一台具有12路SDI输入+4路HDMI+4路USB视频信号输入,共20路输入信号，4路SDI输出、4路HDMI输出广播级视频信号。可同步输出外部预监信号。切换台支持HDMI内嵌音频+平衡音频，混合处理后，可嵌入到输出的HDMI信号中，也可从平衡音频端口输出。如多种格式视频输入且输入分辨率自适应，模拟平衡音频输入输出，音频加嵌解嵌、混音、TALLY、TF卡录制、网口推流，抠像，RS422和RJ45控制等。可以通过USB播放来添加LOGO,台标，背景动画等素材。具备远程升级能力，用户通过简易操作即可执行带附加效果的视频切换和音频混音功能。广泛应用于广播电视、高清数字医疗行业、教育教学、多媒体视频会议、图像传输、大型多媒体高清显示、户外大屏显示、大型舞台展示、体育赛事、军事指挥和演习、应急指挥控制中心、自动化控制中心及多媒体教学等领域。

实况体育赛事应用

中帝威大型现场活动专用直播导播切换台HDS9320可让您为自己的体育活动打造明星球队风格的体育节目！不论是足球、乒乓球、保龄球或是棒球，导播台HDS9320都能连接多台视频摄影机，多角度无死角呈现赛况，将细节尽收眼底。您可以使用特效按键将图文叠加到游戏画面上层，看上去与专业体育节目无异！导播台HDS9320能帮您和朋友打造出具有广播级品质的现场体育节目，并实现网络流媒体直播！

演播厅应用

导播台HDS9320连接多台摄影机是制作本地新闻、学校电视、新闻时事、访谈等更多节目的理想设置！



技术参数



产品名称	高清视频切换台
视频 信号 输入	输入信号	12路 SDI输入,4路USB素材输入，4路HDMI输入
	SDI 速率	1.5G、3G
	连接器	标准
	反射损耗	>15dB 5MHz~3GHz
	信号幅度	800mV±10%(SDI/HDMI)
	阻抗	75 Ω(SDI) 100 Ω(HDMI)
	均衡	自适应
	SDI输入	12 x 10bit 720p、1080i、1080p
	SDI规范	SMPTE 292M、SMPTE 296M、SMPTE 424M、SMPTE 425M A级、SMPTE 2081‑1、SMPTE 2081‑10、SMPTE 2082‑1和SMPTE 2082‑10、SMPTE 2082‑12
	HD视频输入格式	720p50、720p59.94、720p60 1080i50、1080i59.94、1080i60 1080p23.98、1080p24、1080p25、1080p29.97、1080p30、1080p50、1080p59.94、1080p60
视频 信号 输出	视频输出	PGM output：2xSDI+3xHDMI Multi-screen output：1xSDI + 1xHDMI
	多画面输出	1x HDMI+1xSDI + LCD
	HD视频输出格式	1080p23.98、1080p24、1080p25、1080p29.97、1080p30、1080p50、1080p59.94、1080p60
	画面显示	12xSDI HD DISPLAY
	SDI视频输出	4 x 10bit 1080p
	HD视频输出	1920x1080
	时钟恢复	支持
控制 参数	远程控制	GPI
	连接端口	3.5mm接口
	网络控制	UDP
	连接端口	RJ45,100M
常规 参数	电源	12V/DC
	功率	<80W
	外观尺寸	370*250*60mm
	主机重量	3 Kg
	音频输入	2路Analog Audio 输入
	音频输出	2路Analog Audio 输出
	抠像/推流	YES
	TF卡录制	YES
	画中画/画外画	YES
	特效	T-BAR/AUTO /CUT/ FTB/STILL/PATTERN KEY/BAR
	转场	MIX /FADE/划像
	摄像机控制	MIX:12-WAY CAMERA CONTROL
	画面显示	12xSDI HD DISPLAY
	控制面板	支持现场制作，集成多种按键
	工作温度	0℃~50℃无冷凝
	存储温度	-20℃~75℃
	工作湿度	20%~70%RH
	存储湿度	0%~90%RH，不结露





HDS9320相关资料

序号	资料名称	版本	修改日期	说明/备注
1	HDS9320规格书下载	1.0	2023年12月28日
2	HDS9320宣传图片	1.0	2023年12月28日
3	其它	1.0	2023年12月28日
