中帝威8SDI+2HDMI 10通道切换台应用最新虚拟演播系统解决方案

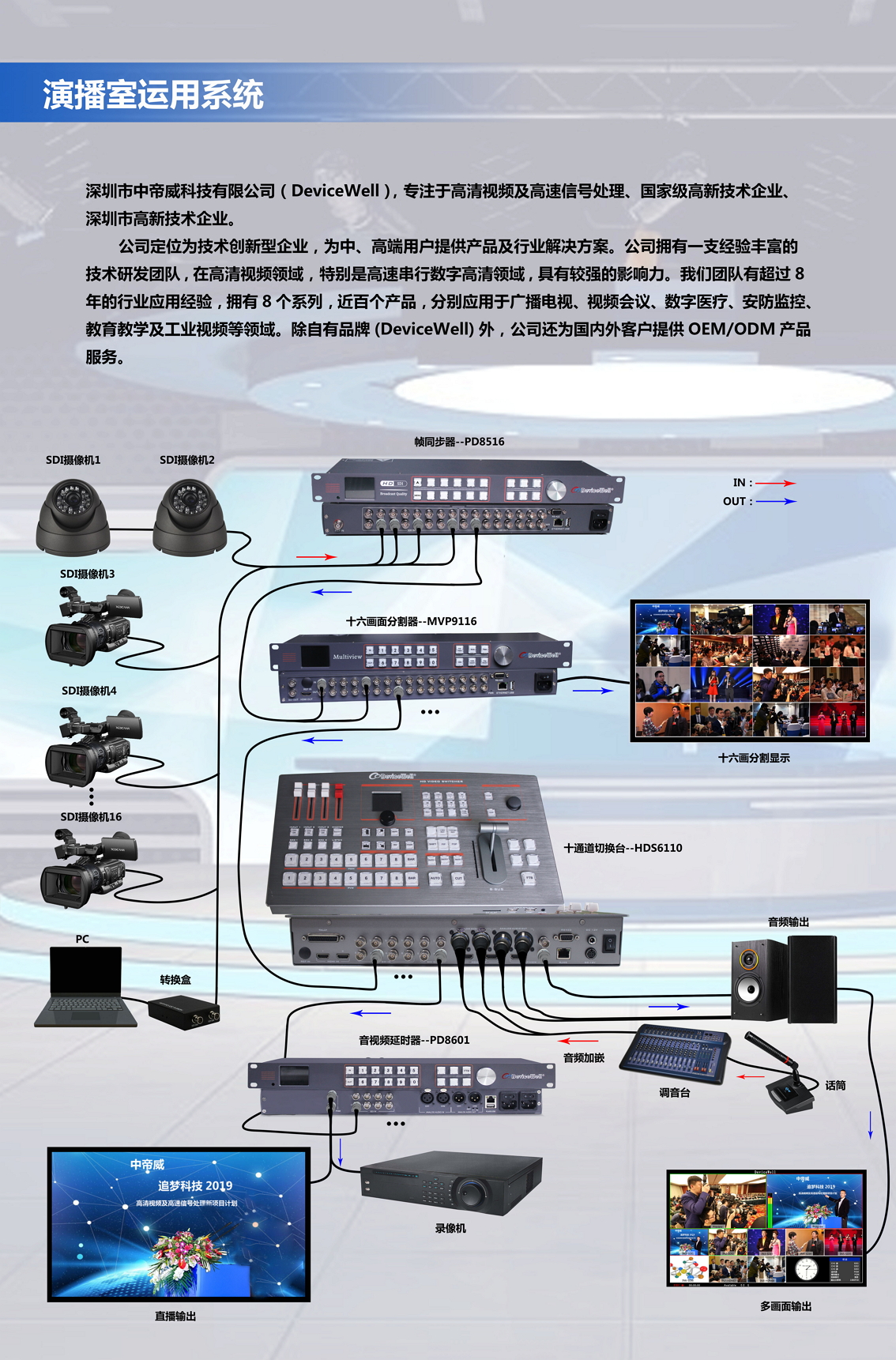

     根据虚拟演播的需求,需要把多路摄像机信号切换到大屏上,中间需要视频的切换,视频的拼接处理,整套解决方案是用中帝威的SDI高清摄像机进入SDI高清8+2导播特技切换台结合专业调音台进行音视频通话系统通过SDI转HDMI直播和预播输出进入融媒体非编系统后进入虚拟演播室服务器处理,最后进入 LED拼接处理器上大屏, 后端显示设备是高清LED拼接大屏,其中8路高清导播切换键盘可以控制虚拟演播服务器。

其中方案中用到主设备是中帝威的SDI高清8+2导播特技切换台

具体功能参数:

1. 支持SD/HD/3G信号格式;

2. 8路SDI、2路HDMI输入,输入分辨率自适应;

3. 1路SDI PGM输出,1路AUX输出;2路SDI、3路HDMI预监输出;

4. 支持多种预监模式;

5. 1路XLR平衡音频输入;1路XLR平衡音频输出;支持SDI音频解嵌,外部音频和SDI/HDMI解嵌音频可任意指派输出,支持音频跟随以及混音切换功能;

6. 支持MIX/FADE/WIPE切换特效;支持CUT硬切、AUTO自动切换及FTB应急切换;切换速率可设置;

7. 1组KEY,支持亮度键、色度键、图案键;1组DSK,支持叠加图标;

8. 媒体管理功能,支持PC导入图片到设备,可作为背景图片、文本叠加等功能;设备内部也可产生彩条等多种测试画面。

9. 支持PIP功能,子窗口大小、位置可任意调整,边框厚度和颜色可设置;

10.支持录制功能,PGM输出可同步录制到SD卡进行存档;

11.支持流媒体传输,这样在节目进行的过程中可实现高质量节目内容在线直播;

12.配置的液晶显示面板,可方便对设备的各项参数进行设置;实时显示设备的工作状态。

13.支持TALLY输出;

14.支持RS422接口,支持UMD协议;

15.支持PC软件远程控制及升级;



方案设备清单

1、四台索尼SDI高清摄像机,四台中帝威SDI高清监控一体机

2、一台中帝威高清8+2导播特技切换台。

3、一台55寸三星高清显示器

4、一台专业雅马哈调音台

6、一台4路拼接处理器器

7、四块LED拼接大屏

8、一台8路导播键盘

9、一套融媒体非编系统

10、一套虚拟演播室服务器
