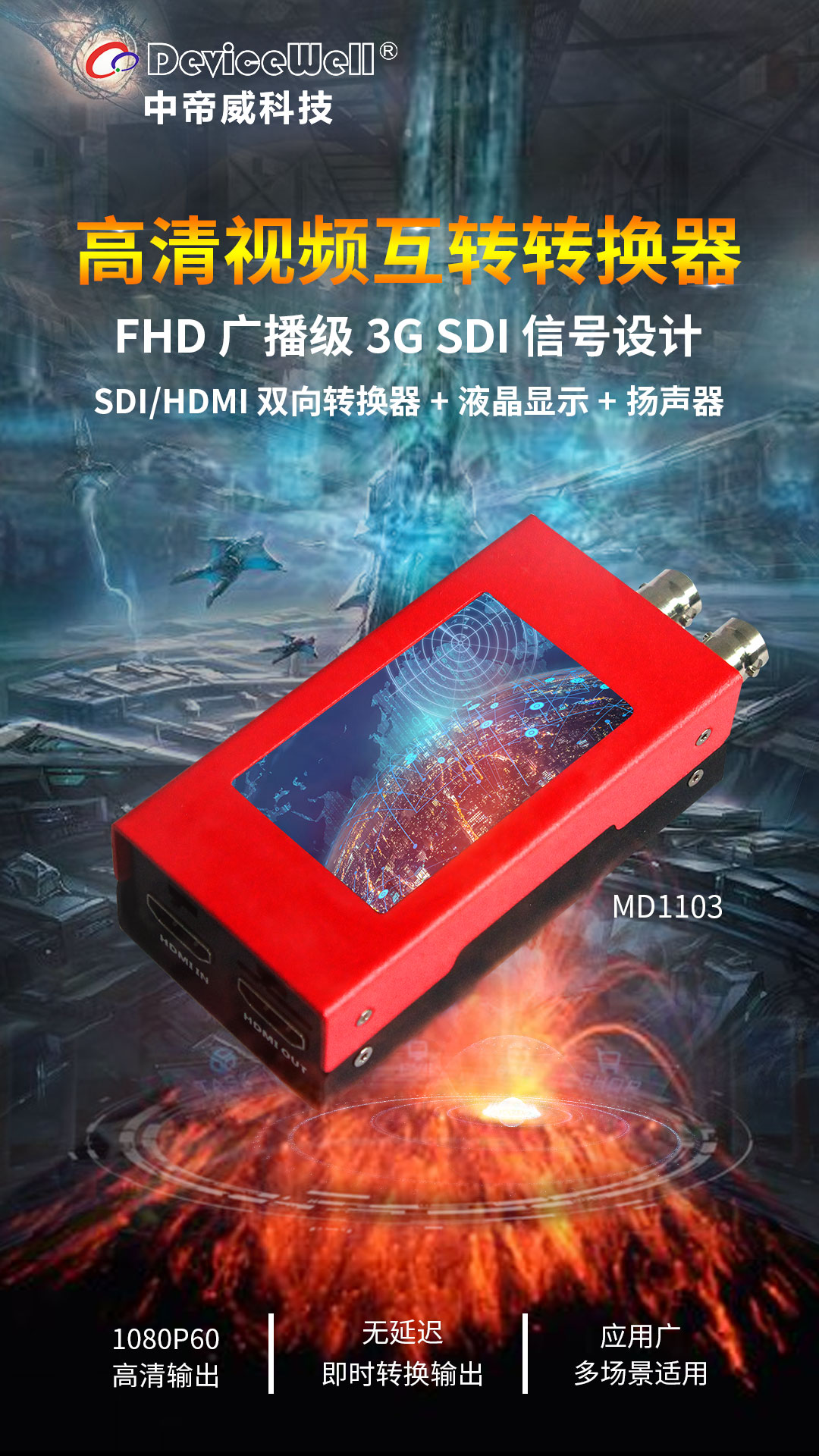

FHD 广播级3G SDI 信号设计

SDI/HDMI 双向转换器+液晶显示+扬声器

MD1103

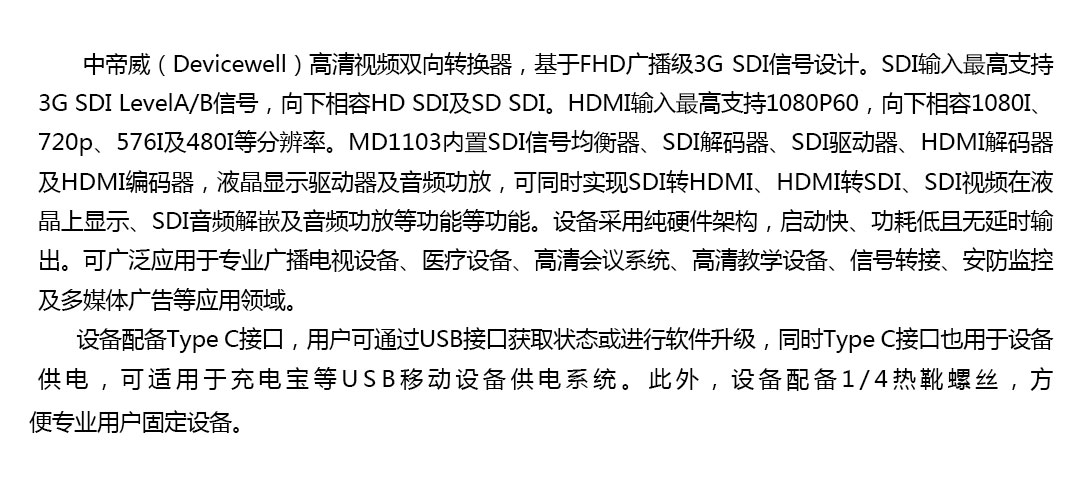

中帝威（Devicewell）高清视频双向转换器，基于FHD广播级3G SDI信号设计。SDI输入最高支持3G SDI

LevelA/B信号，向下相容HD SDI及SD SDI。HDMI输入最高支持1080P60，向下相容1080I、720p、

576I及480I等分辨率。MD1103内置SDI信号均衡器、SDI解码器、SDI驱动器、HDMI解码器及HDMI编码

器，液晶显示驱动器及音频功放，可同时实现SDI转HDMI、HDMI转SDI、SDI视频在液晶上显示、SDI音频

解嵌及音频功放等功能等功能。设备采用纯硬件架构，启动快、功耗低且无延时输出。可广泛应用于专业广播

电视设备、医疗设备、高清会议系统、高清教学设备、信号转接、安防监控及多媒体广告等应用领域。设备配

备Micro USB接口，用户可通过USB接口获取状态或进行软件升级，同时Micro USB接口也用于设备供电，

可适用于充电宝等USB移动设备供电系统。此外，设备配备1/4热靴镙丝，方便专业用户固定设备。

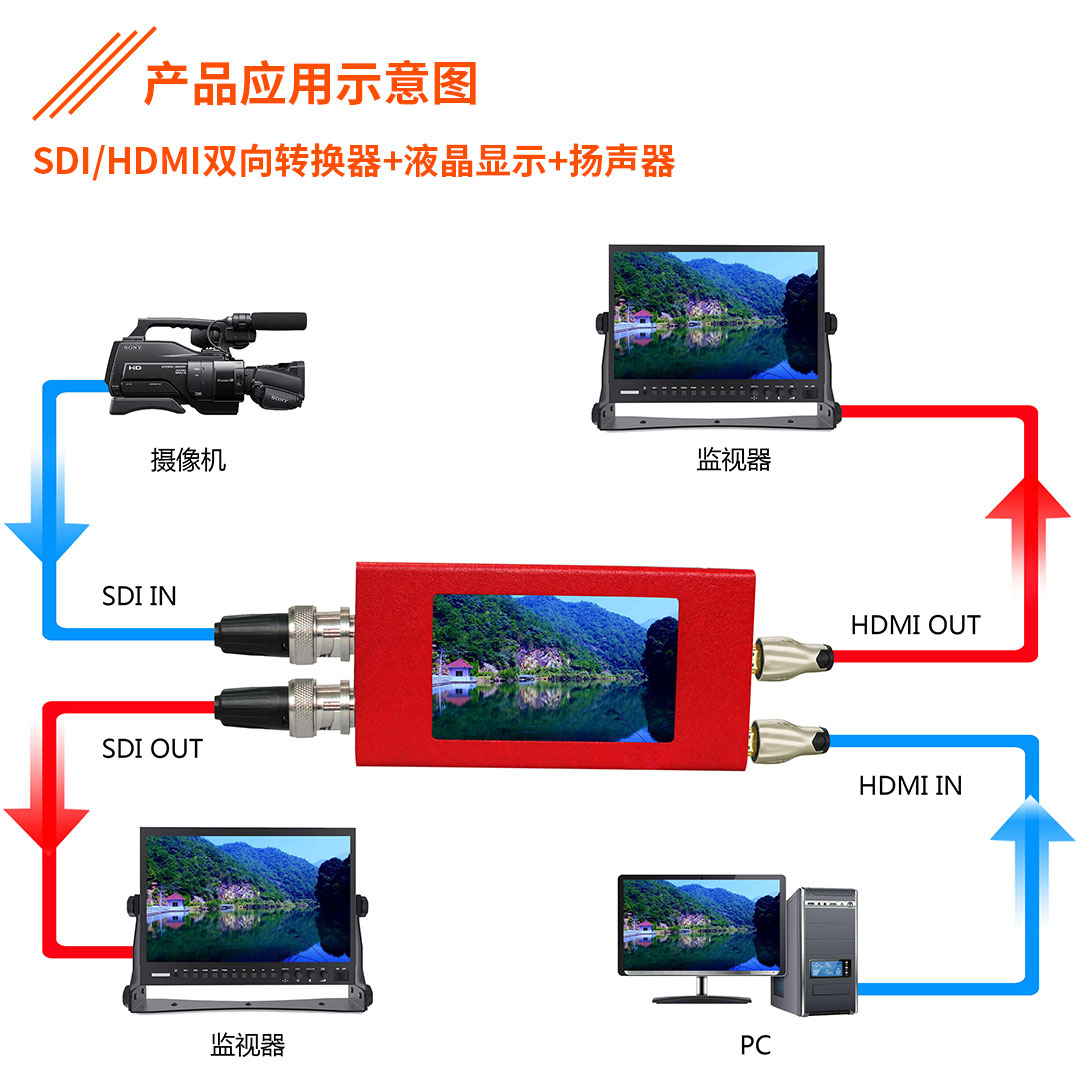

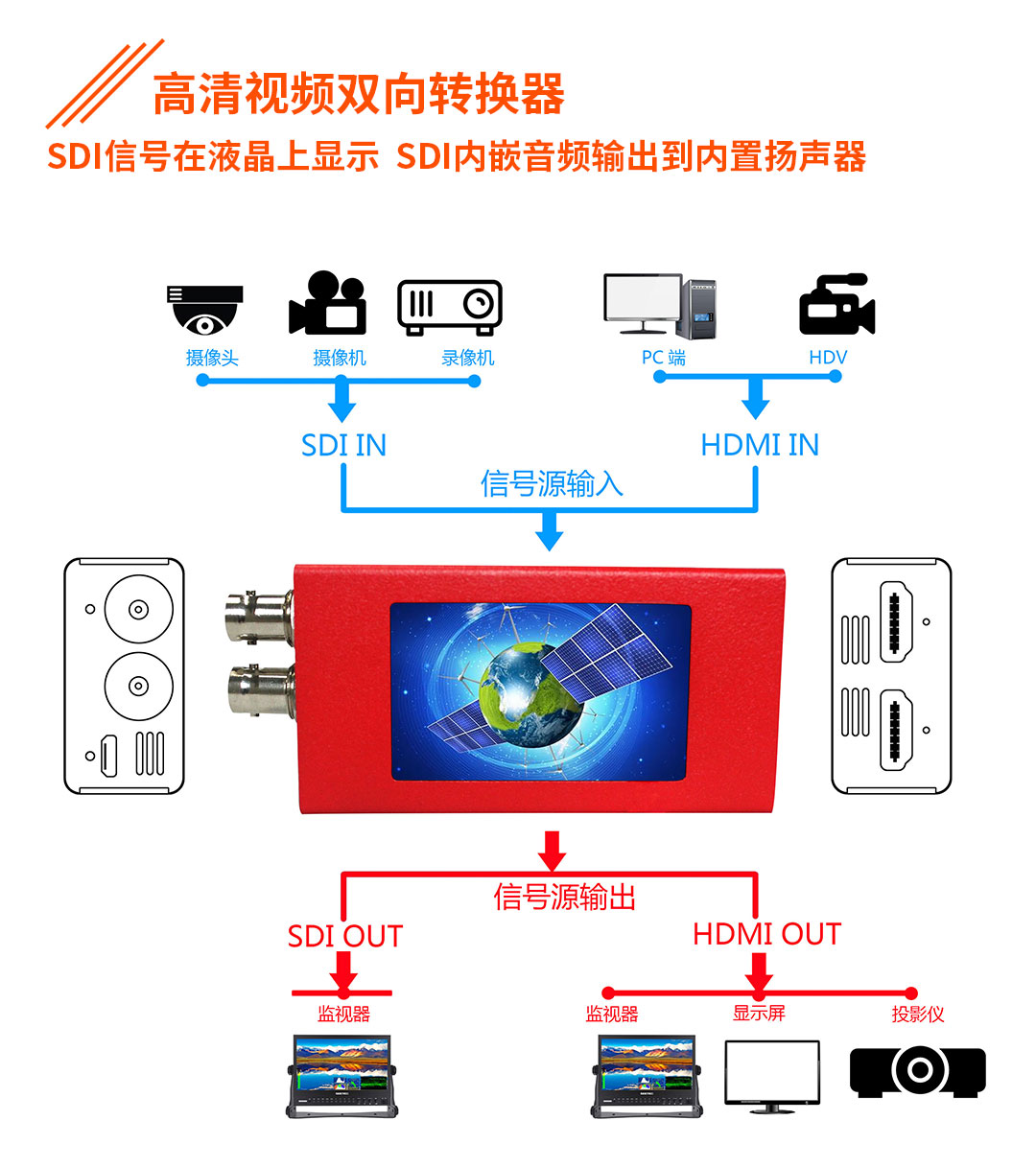

          高清视频双向转换器

      SDI信号在液晶上显示 SDI内嵌音频输出到内置扬声器

            产品特性·MD1103

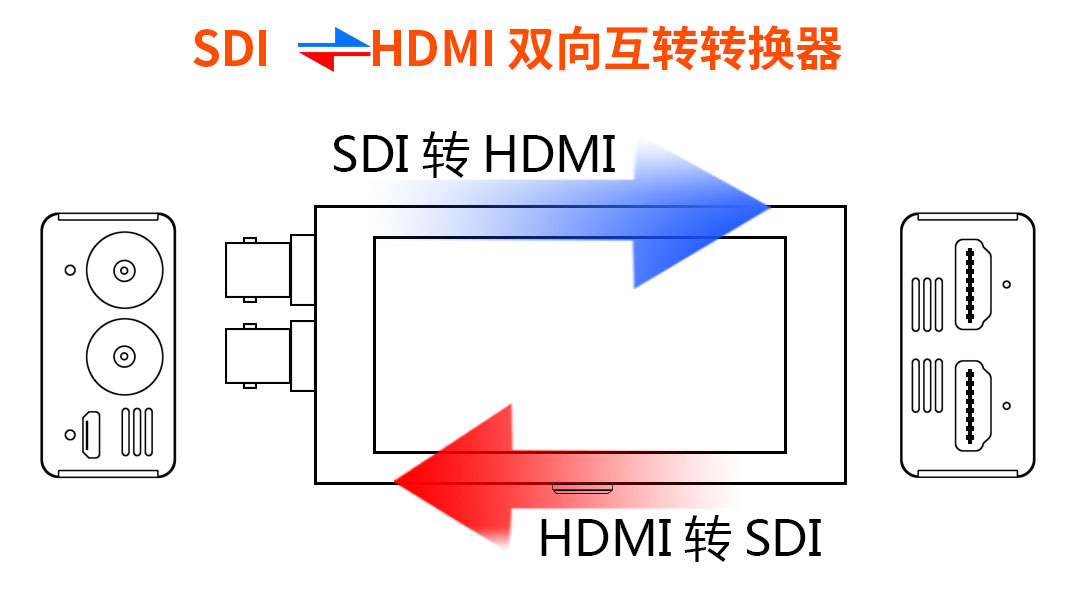

          同时支持SDI转HDMI及HDMI转SDI

MD1103

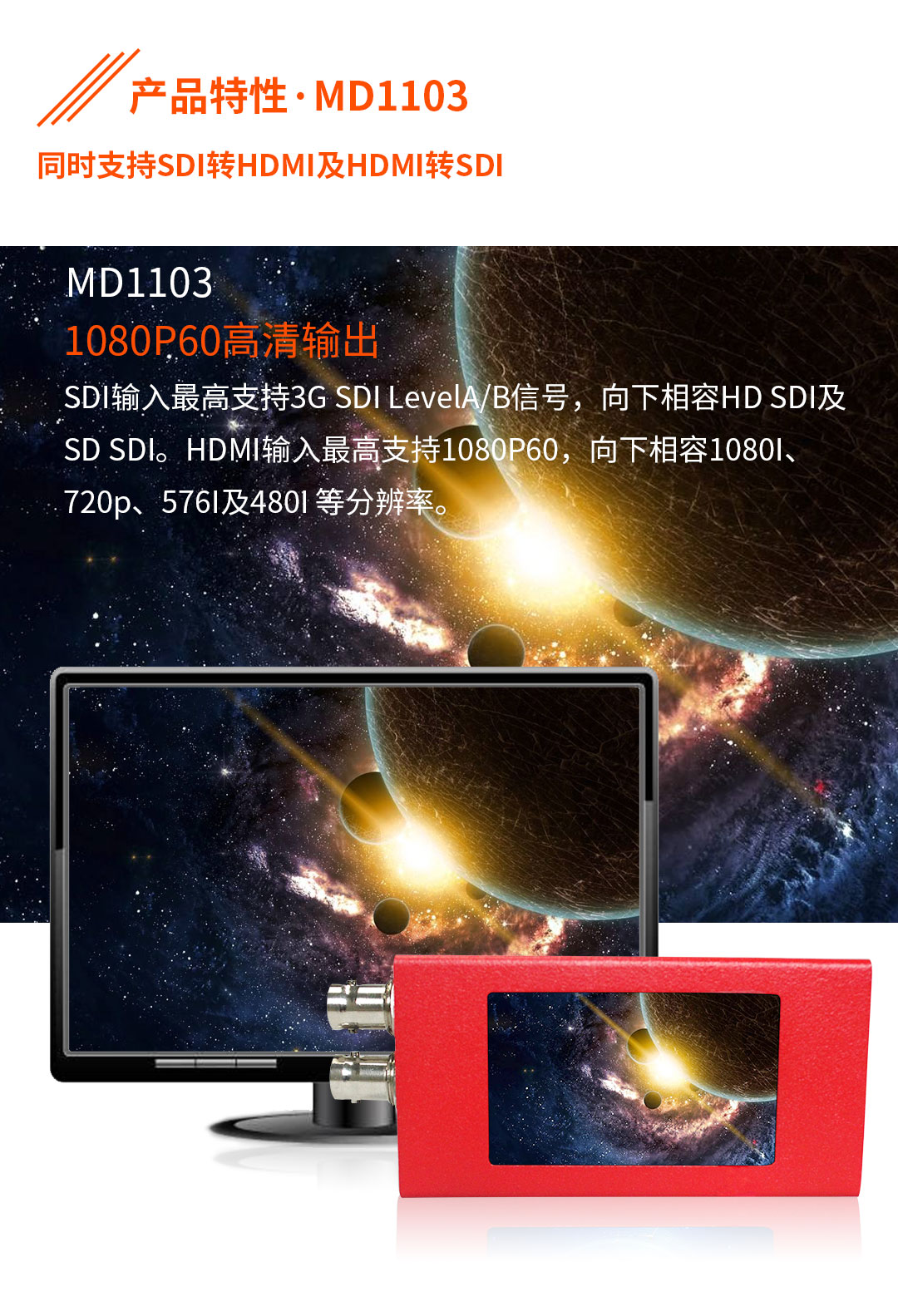

1080P60高清输出

SDI输入最高支持3G SDI LevelA/B信号，向下相容HD SDI及SD SDI。HDMI输入最高支持1080P60，向

下相容1080I、720p、576I及480I 等分辨率。

MD1103

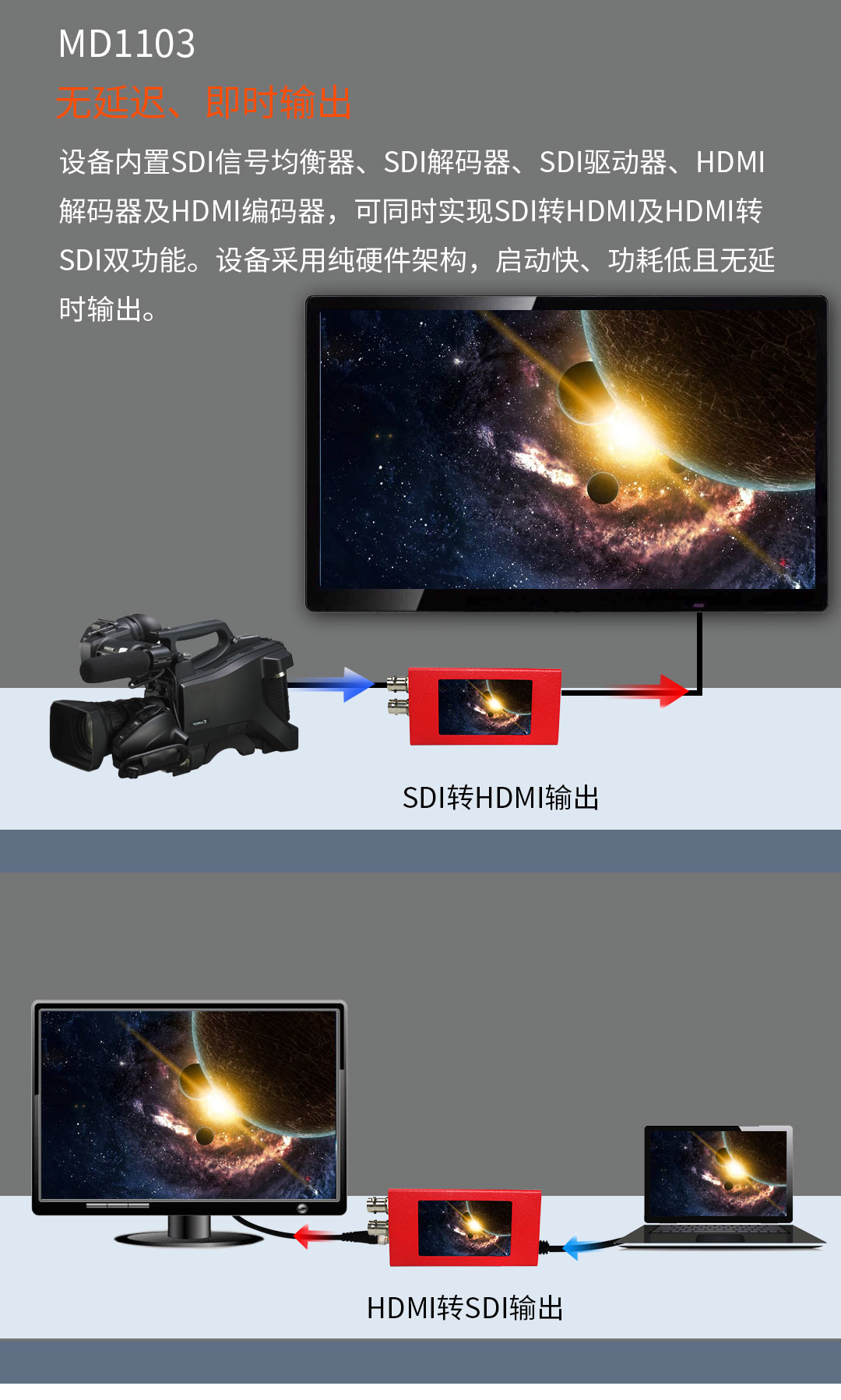

无延迟、即时输出

设备内置SDI信号均衡器、SDI解码器、SDI驱动器、HDMI解码器及HDMI编码器，可同时实现SDI转HDMI

及HDMI转SDI双功能。设备采用纯硬件架构，启动快、功耗低且无延时输出。

MD1103

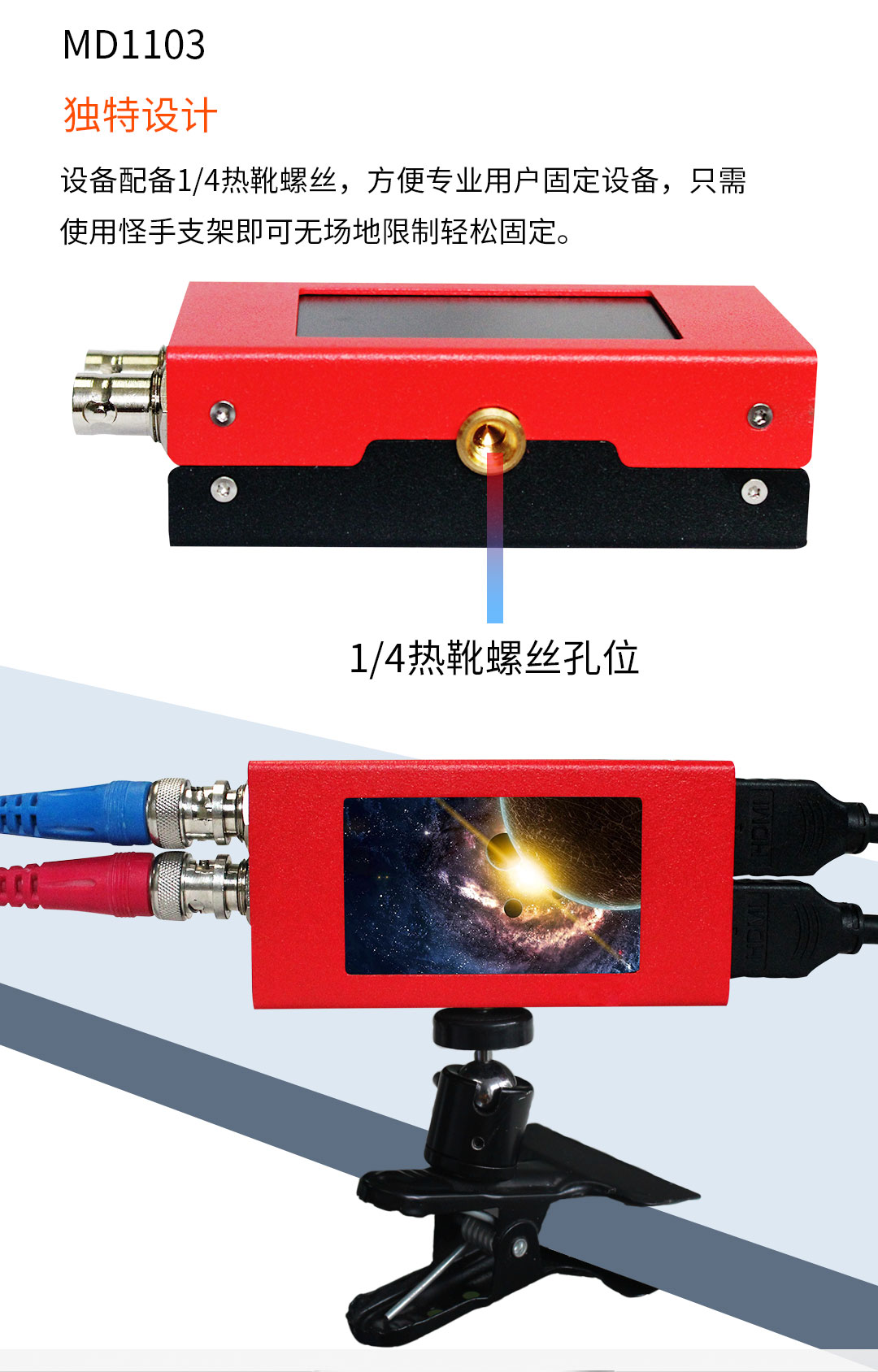

独特设计

设备配备1/4热靴螺丝，方便专业用户固定设备，只需使用怪手支架即可无场地限制轻松固定。

多媒体广告等应用领域。

MD1103

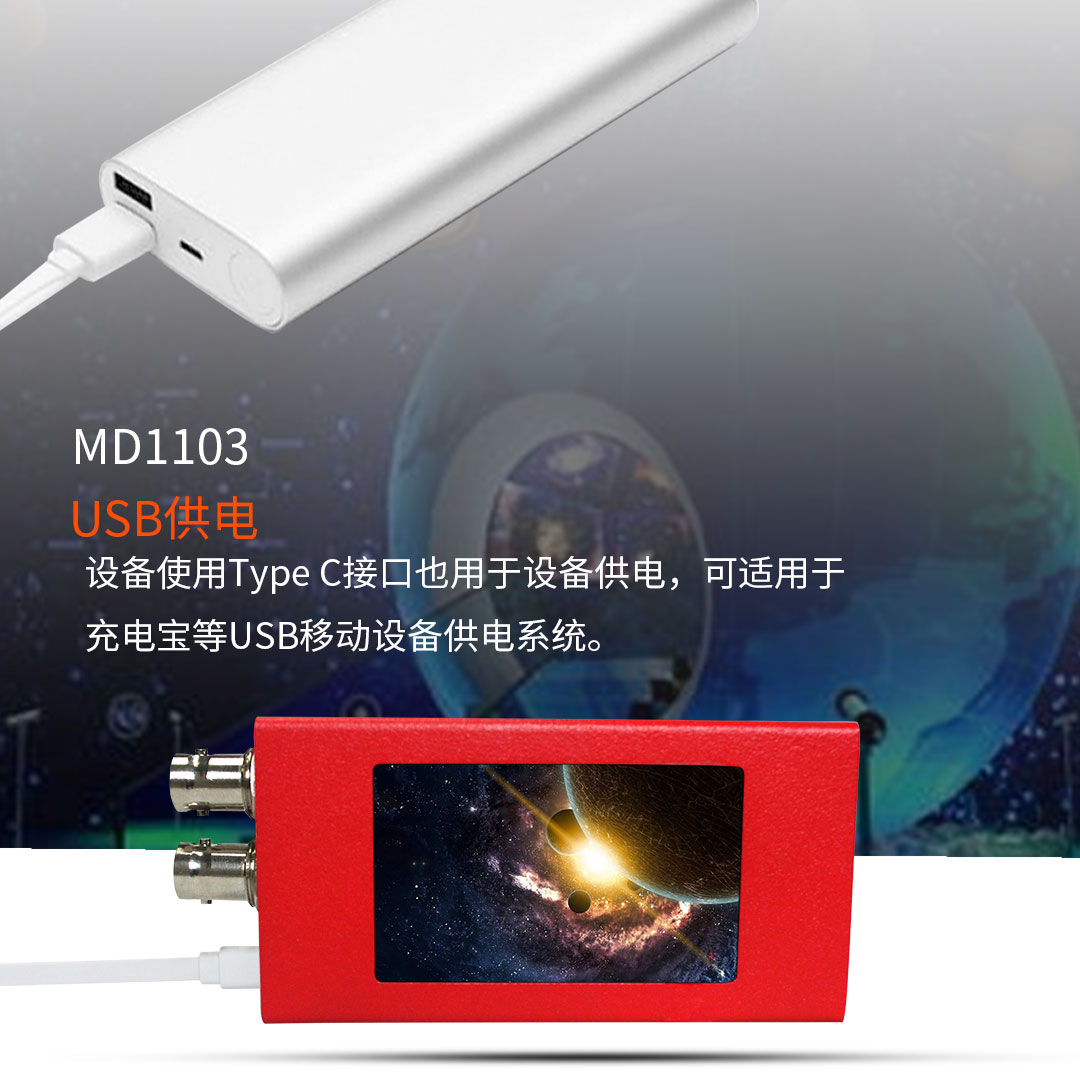

USB供电

设备使用Micro USB接口也用于设备供电，可适用于充电宝等USB移动设备供电系统。

        应用场景·MD1103

      可广泛应用于专业广播电视设备、医疗设备、高清会议系统、高清教学设备、信号转接、安防监控及多媒

      体广告等应用领域。

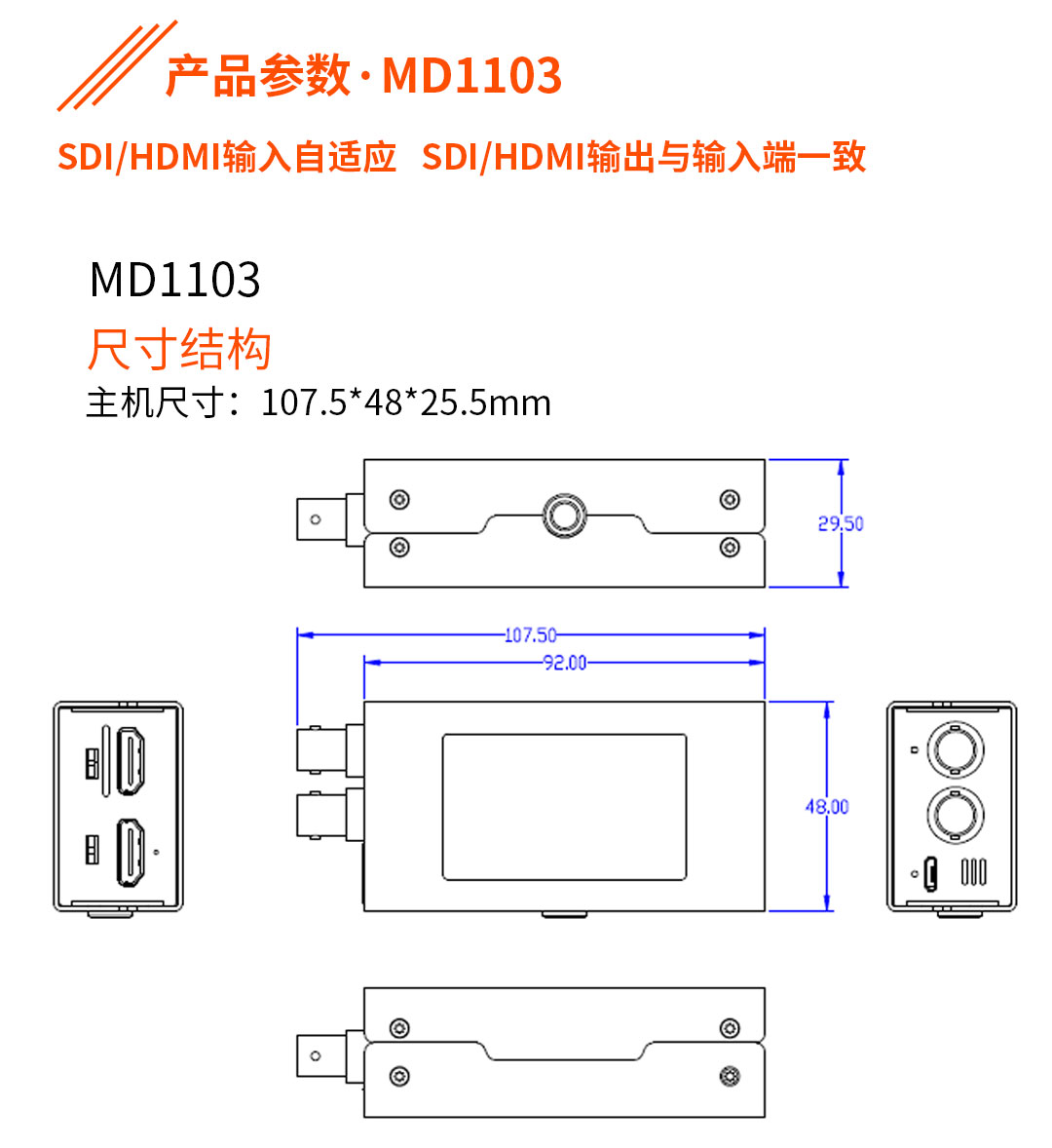

            产品参数·MD1103

               SDI/HDMI输入自适应 SDI/HDMI输出与输入端一致

MD1103

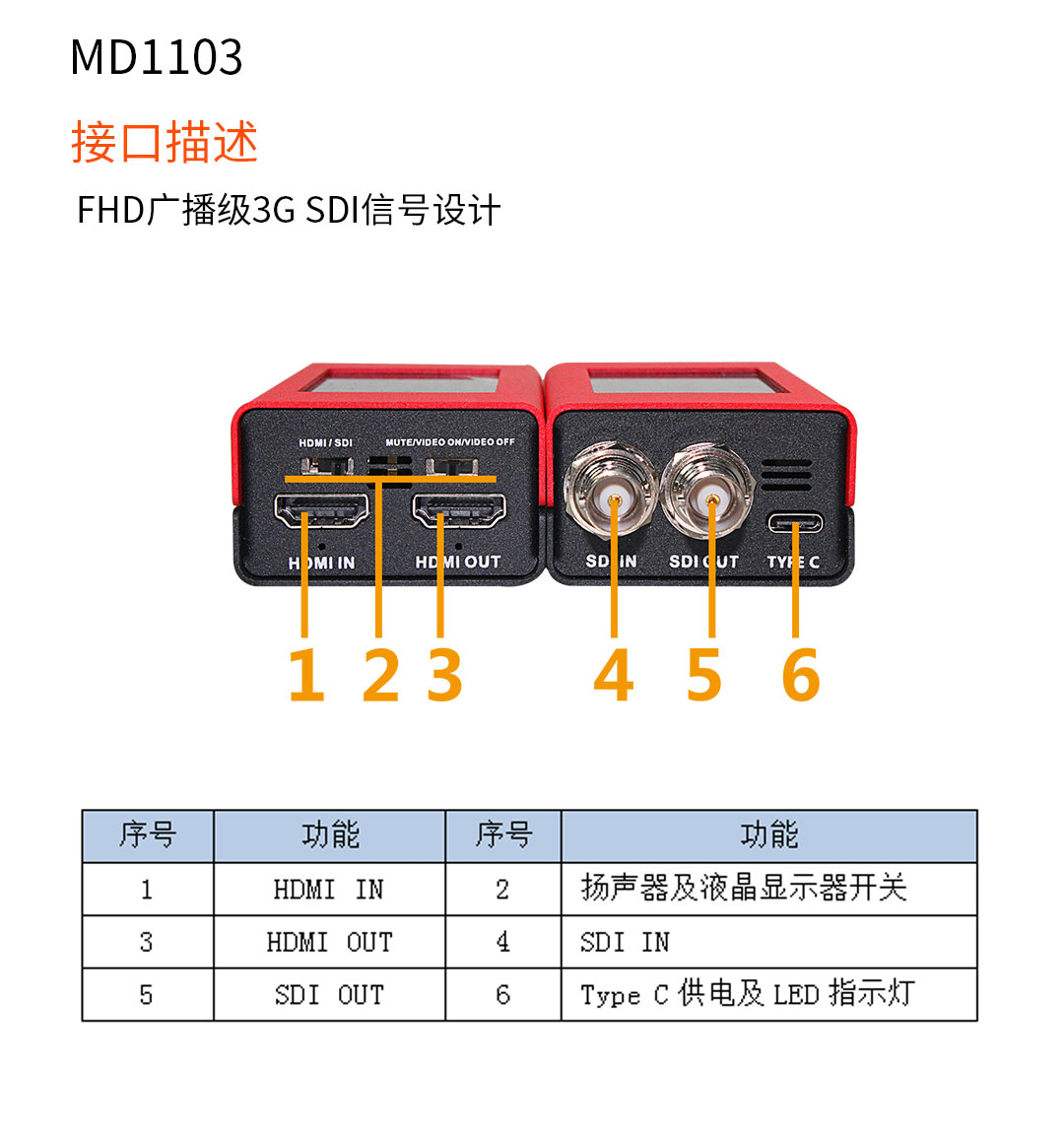

接口描述

FHD广播级3G SDI信号设计

MD1103

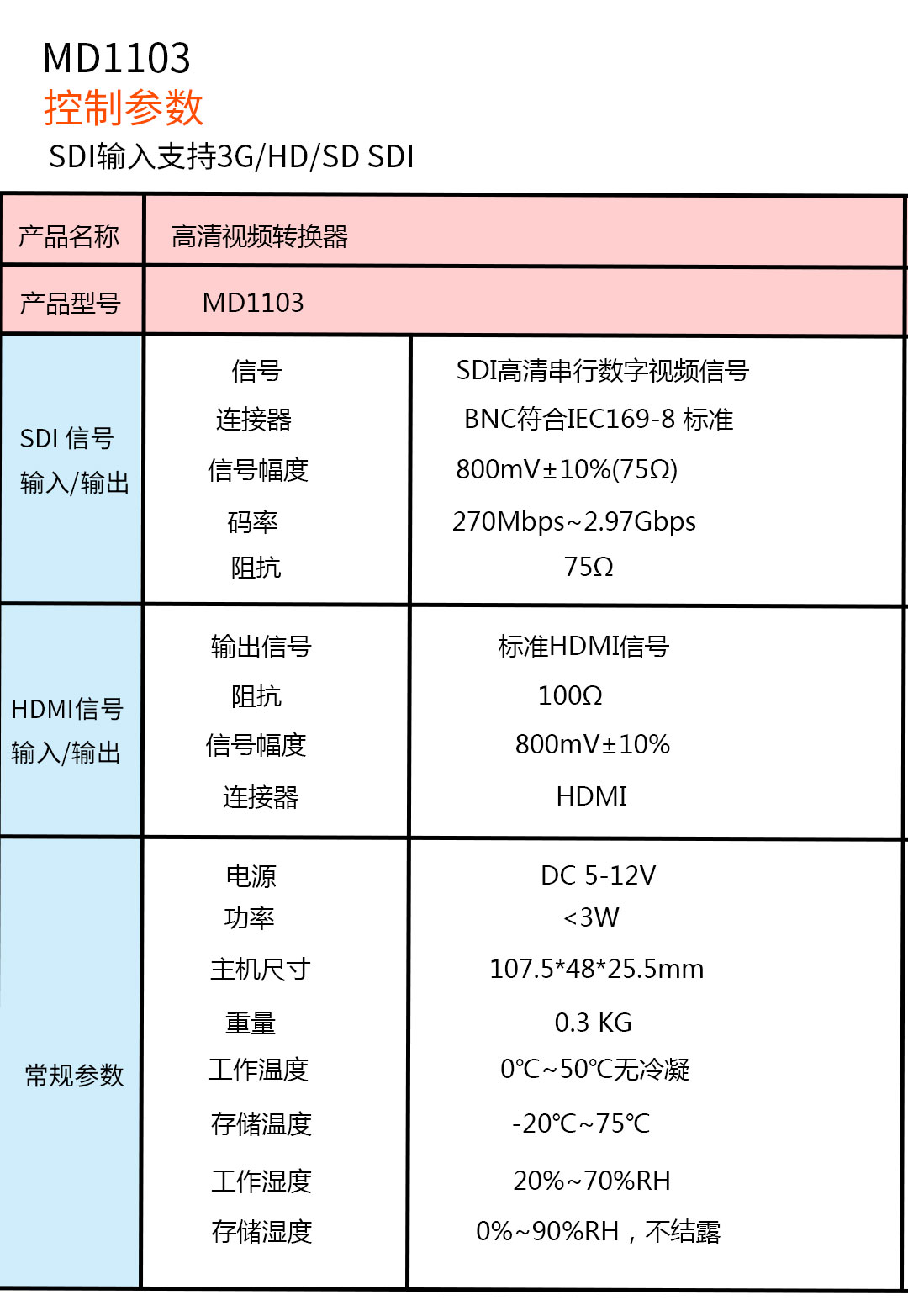

控制参数

SDI输入支持3G/HD/SD SDI
