微型SDI输入液晶驱动板，采用大规模可编程器件设计。模块集成SDI均衡及解码器，自适应前端信号输入。模块内置视频信号格式转换,图像缩放引擎,帧率转换,色彩变换,无缝切换等视频处理模块。输出LCD接口灵活，可选EDP,LVDS ,MIPI,TTL及I80等接口的液晶屏。可选音频解嵌及音频处理。 DM18051，体积小巧，最小可适用于1.5寸液晶屏,通过信号转接，可连接42寸以上液晶屏。可适用于1U机箱设备,仪表面板,手持SDI设备,医疗设备,轨道交通等SDI信号的监看及显示。
产品特性
- 8x4CM超小模块
- 支持1路SDI视频信号输入
- 支持1路SDI视频信号环出
- 内置SDI均衡及解码器
- 内置图像缩放引擎
- 内置帧率转换器
- 内置格式转换及帧率转换,

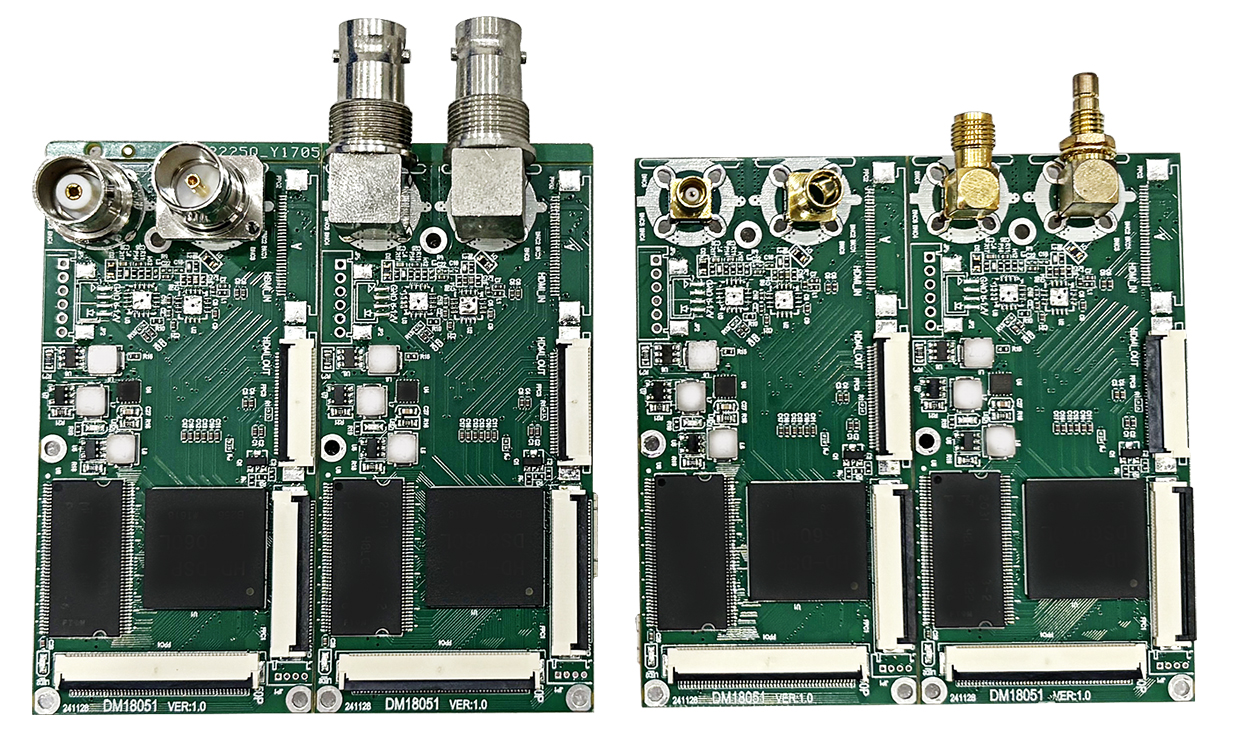

- SDI输入连接器可选BNC或SMA
- SDI输出连接器可选Mini BNC或SMA
- 支持EDP接口
- 支持LVDS接口
- 支持MIPI接口
- 支持TTL/I80 MCU接口
- 可选90旋转
- 可选音频处理
- 可选无缝输出

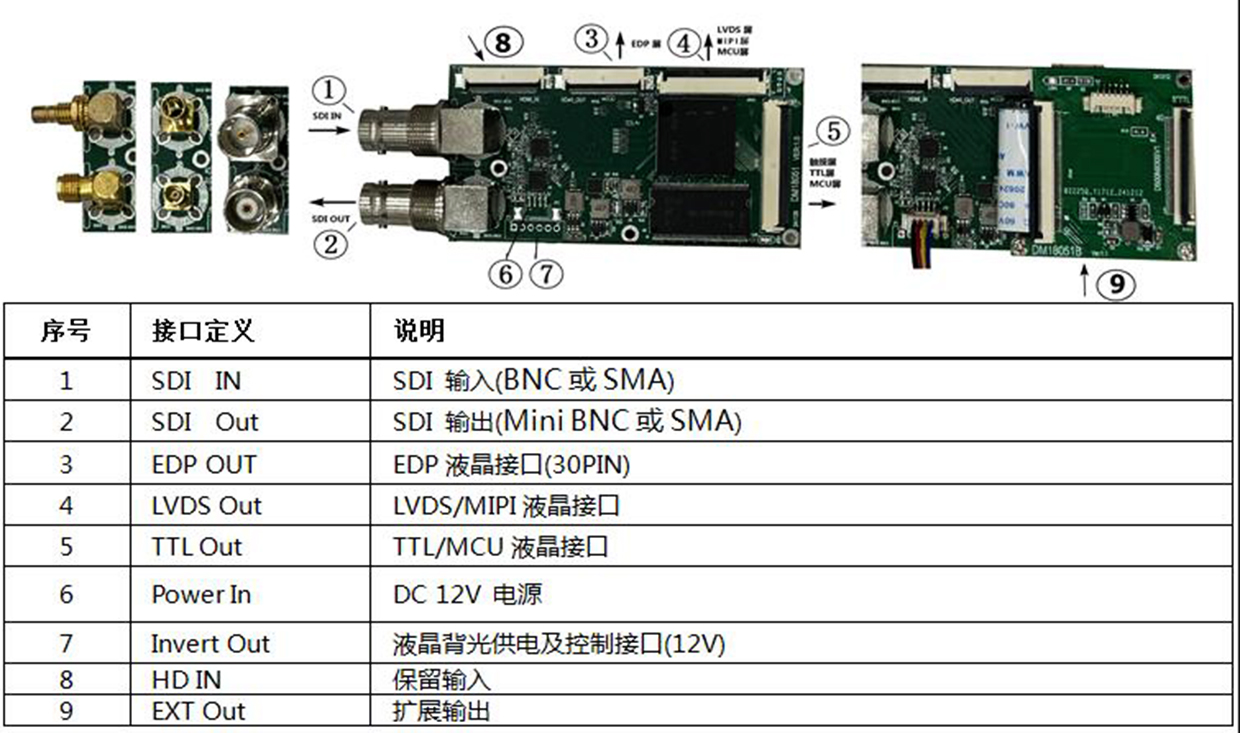

产品接口图

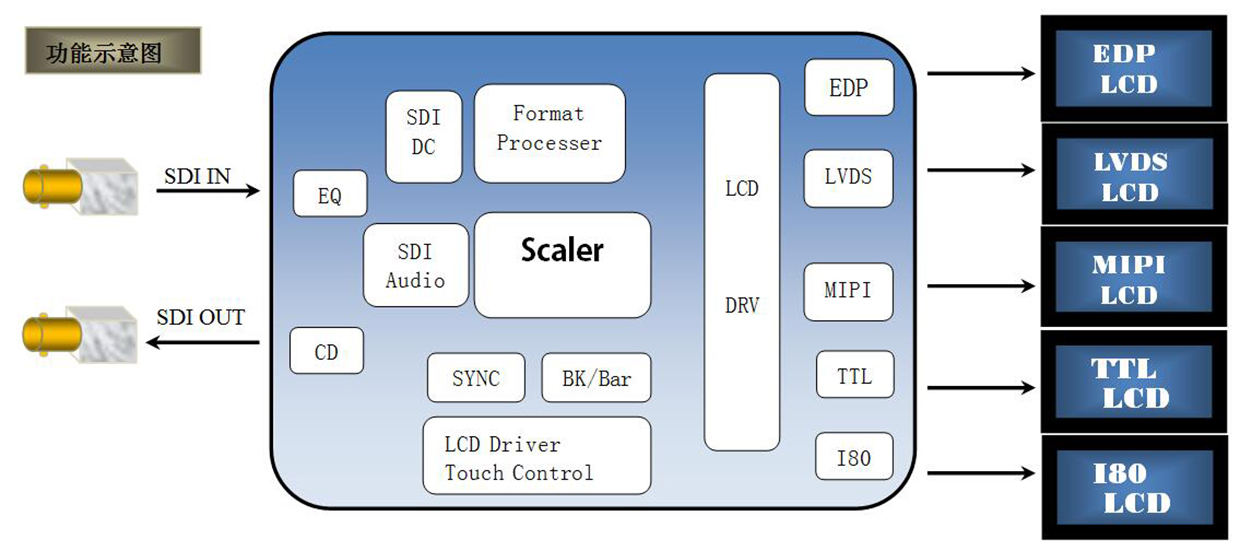

产品功能图

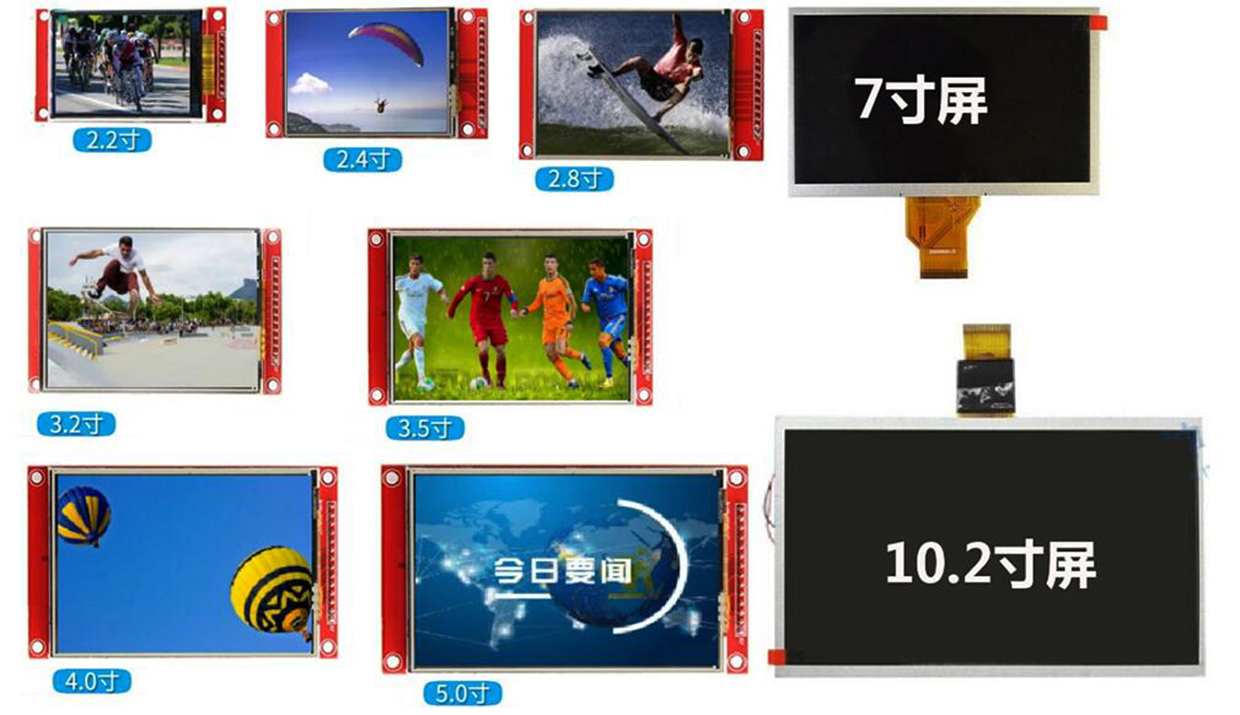

小尺寸SDI液晶显示，建议接口为TTL/I80 或MIPI
2.大尺寸SDI液晶显示，建议接口为EDP或LVDS 尺寸可11.6-42寸
3.非标准液晶屏需要配信号转接板
DM18051相关资料
| 序号 |
资料名称 |
版本 |
修改日期 |
说明/备注 |
| 1 |
|
1.0 |
2025年12月3日 |
首次发行 |
| 2 |
液晶驱动选型指南及功能对照表
|
1.0 |
2025年12月3日 |
|
| 3 |
如何将DM18051用于1U机箱显示SDI信号
|
|
|
|
| 4 |
如何用DM18051组装SDI监视器
|
|
|
|
| 5 |
其它 |
|
|
|
