2x25G ST2110/4x12G SDI双向无压缩分布式处理器DM503-SDI Over IP解决方案
※产品特性
- 支持ST 2110-20/30/40 流媒体格式
- 集成2x25G SFP+网络接口
- 支持4通道12G 双向SDI接口
- 支持冗余码流输出
- 支持NMOS管理
- 特殊功能可定制

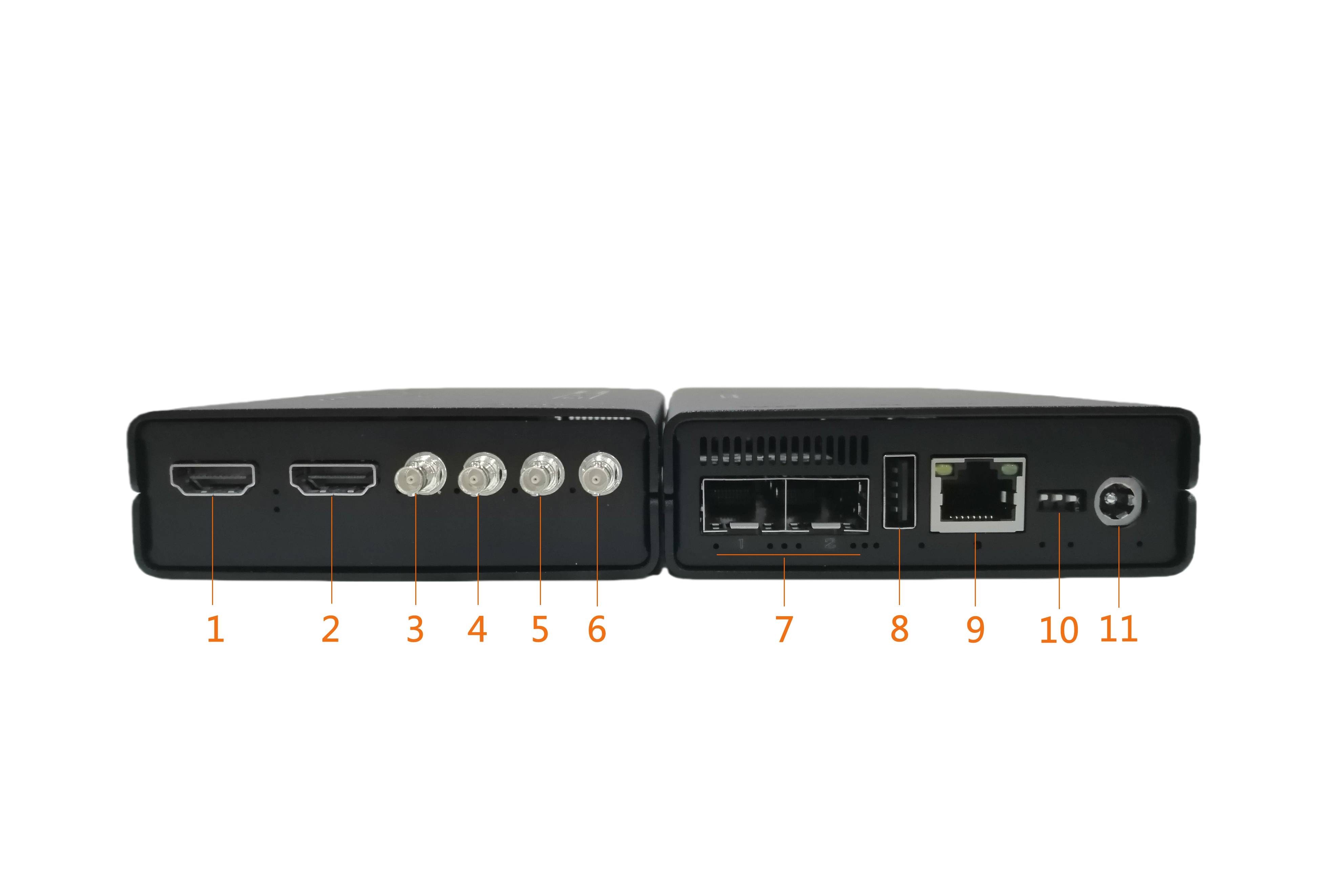

※产品接口图
|
序号 |
接口 |
功能 |
|
1 |
HDMI接口 |
HDMI OUT |
|
2 |
HDMI接口 |
HDMI IN |
|
3 |
SDI IN/OUT 1 |
12G-SDI I/O 端口 |
|
4 |
SDI IN/OUT 2 |
12G-SDI I/O 端口 |
|
5 |
SDI IN/OUT 3 |
12G-SDI I/O 端口 |
|
6 |
SDI IN/OUT 4 |
12G-SDI I/O 端口 |
|
7 |
SFP28接口 |
25G |
|
8 |
USB接口 |
固件升级 |
|
9 |
RJ45 |
网络管理, 100M，可选POE供电 |
|
10 |
拨码开关 |
预留 |
|
11 |
电源接口 |
DC 12V |
※产品功能图

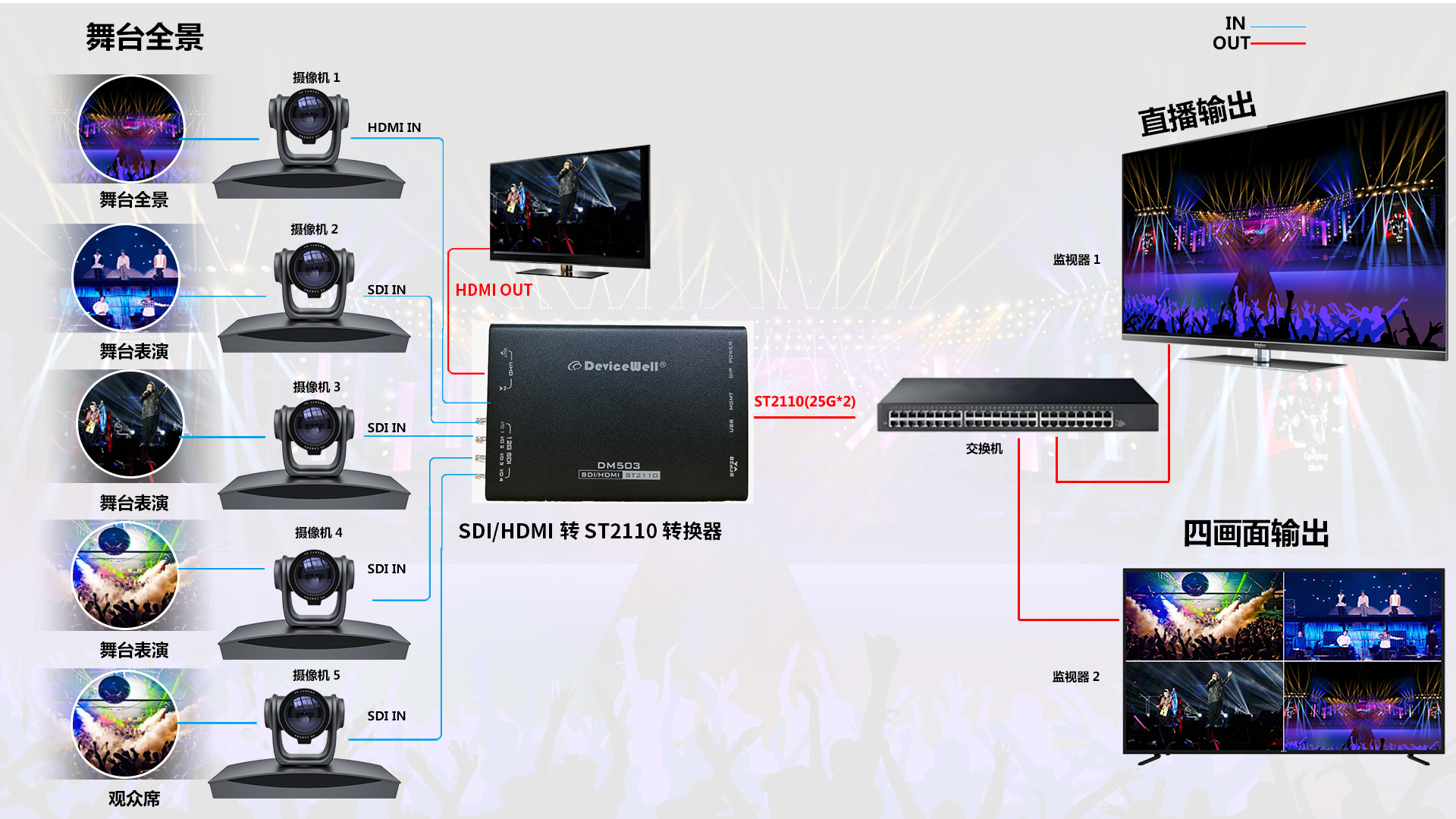

※产品应用
※DM503输出眼图参考
※DM503输出测试画面参考
※支持分辩率列表
|
编号 |
分辩率 |
备注 |
|
1 |
576I @50HZ(PAL) |
|
|
2 |
480I @60HZ(NTSC) |
|
|
3 |
720P @50HZ |
|
|
4 |
720P @60HZ/59.94HZ |
|
|
5 |
1080PSF@24HZ/23.98HZ |
|
|
6 |
1080I @50HZ |
|
|
7 |
1080I @60HZ |
|
|
8 |
1080P @24HZ/23.98HZ |
|
|
9 |
1080P @25HZ |
|
|
10 |
1080P @30HZ/29.97HZ |
|
|
11 |
1080P @50HZ |
|
|
12 |
1080P @60HZ/59.94HZ |
|
|
13 |
720P @24HZ |
|
|
14 |
720P @25HZ |
|
|
15 |
720P @30HZ |
|
|
16 |
4K@25HZ |
|
|
17 |
4K@30HZ/29.97HZ |
|
|
18 |
4K @50HZ |
|
|
19 |
4K@60HZ/59.94HZ |
|
