100G ST2110/8x12G SDI双向无压缩处理器DM502-SDI Over IP解决方案
※产品特性
- 支持ST 2110-20/30/40 流媒体格式
- 集成100G QSFP网络接口
- 可拆分100G为4x25G网络接口
- 支持4通道12G 双向SDI接口
- 可扩展为8通道单向SDI
- 1路模拟立体声音频输入用于SDI音频加嵌
- SDI支持1.5G/3G/6G及12G的HD/FHD/UHD信号
- SDI输入自适应,最高支持4K@60HZ，向下相容
- 支持1080PSF等特殊视频格式
- 支持1080PSF等特殊视频格式

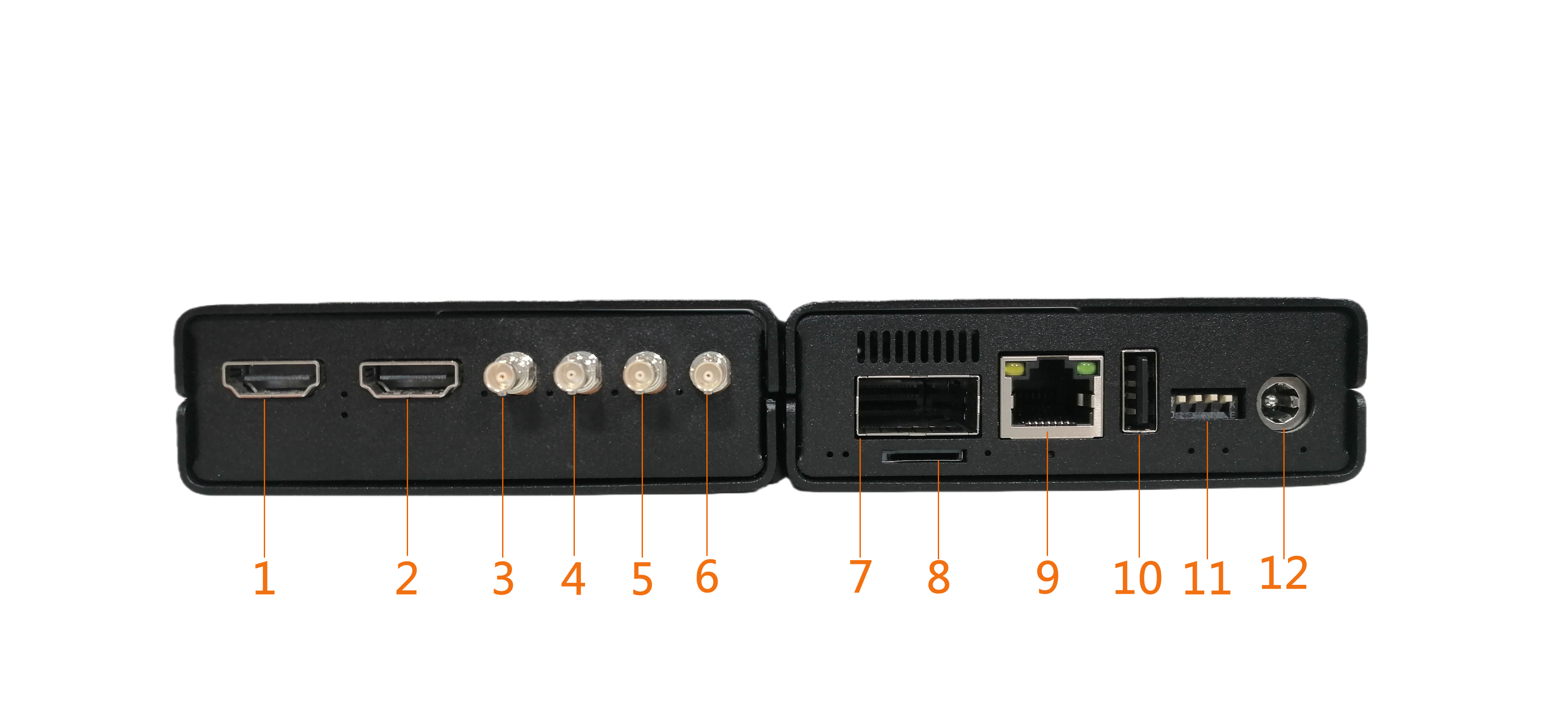

※产品接口图
|
序号 |
接口 |
功能 |
|
1 |
HDMI接口 |
HDMI OUT |
|
2 |
HDMI接口 |
HDMI IN |
|
3 |
SDI IN/OUT 1 |
12G-SDI I/O 端口 |
|
4 |
SDI IN/OUT 2 |
12G-SDI I/O 端口 |
|
5 |
SDI IN/OUT 3 |
12G-SDI I/O 端口 |
|
6 |
SDI IN/OUT 4 |
12G-SDI I/O 端口 |
|
7 |
QSFP28接口 |
100G |
|
8 |
TF卡槽 |
固件升级 |
|
9 |
RJ45 |
网络管理, 100M，可选POE供电 |
|
10 |
USB接口 |
固件升级 |
|
11 |
拨码开关 |
预留 |
|
12 |
电源接口 |
DC 12V |
※产品功能图

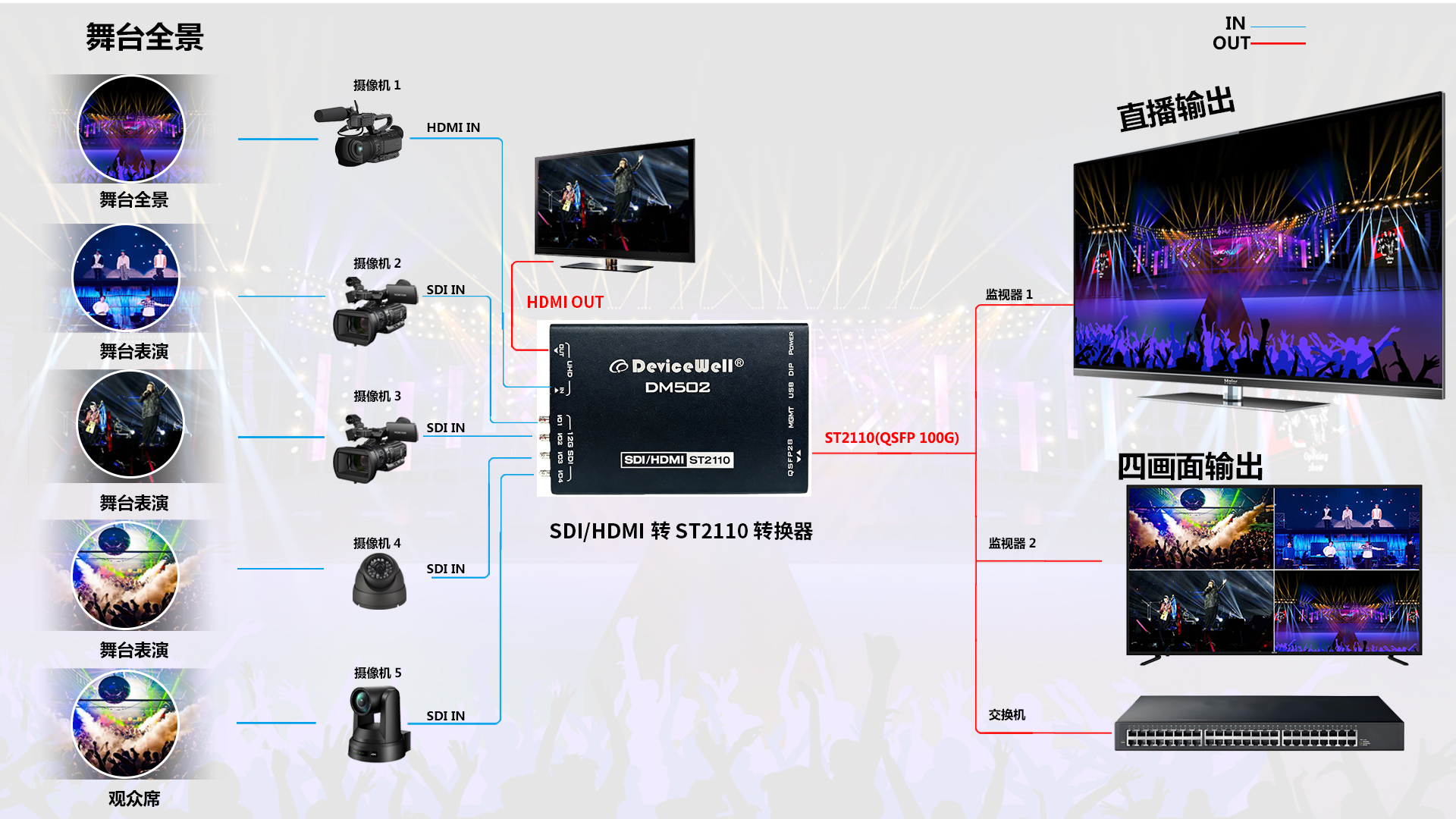

※DM502产品应用
※DM502输出眼图参考
※DM502输出测试画面参考
※DM502支持分辩率列表
|
编号 |
分辩率 |
备注 |
|
1 |
4K @50HZ |
|
|
2 |
4K@60HZ |
|
|
2 |
4K@25HZ |
|
|
2 |
4K@30HZ |
|
|
3 |
720P @50HZ |
|
|
4 |
720P @60HZ/59.94HZ |
|
|
5 |
1080PSF@24HZ/23.98HZ |
|
|
6 |
1080I @50HZ |
|
|
7 |
1080I @60HZ |
|
|
8 |
1080P @24HZ/23.98HZ |
|
|
9 |
1080P @25HZ |
|
|
10 |
1080P @30HZ/29.97HZ |
|
|
11 |
1080P @50HZ |
|
|
12 |
1080P @60HZ/59.94HZ |
|
|
13 |
720P @24HZ |
|
|
14 |
720P @25HZ |
|
|
15 |
720P @30HZ |
|
