产品介绍

DM501支持5个视频采集通道和5个视频输出通道，可通过基于SFP光纤以太网接口采集和输出到2110 IP播出系统。产品是专门为处理非常高品质的视频所设计的。DM501搭载多速率接口，因此支持720p、1080i、1080p和2160p视频格式。DM501转换板带有 4 个 12G-SDI 双向端口、1个HDMI RX、1个 HDMI TX和 1个 QSFP28（40Gb 以太网）端口，可选支持POE供电。兼容ST 2110-20/30/40 流媒体格式，非压缩视频传输，超低信号转换0延迟，适合集成到实时 IP 直播制作环境中。借助可选的许可证，新增 IP 流传输的 ST2110编码和解码支持每块转换板多达HD x16 或 UHD x4 通道。这样在网络带宽有限的情况下也能为远程制作提供经济且可靠的 IP 现场制作系统。





DM501 接口丰富 灵活配置 网络采用QSFP(40G ST2110)



40G ST2110/4x12G SDI双向非压缩视频模块DM501是直接将视频采集和输出到基于2110 IP播出系统的便捷方式！ DM501 ST2110 IP模块支持多种视频通道，此外每个通道都能同时采集和输出所有这一切都可以直接集成到ST2110 IP播出架构中。DM501 ST2110 IP卡搭载RJ45接口，可与最新的Mac Pro、Windows和Linux计算机搭配使用。



40G以太网，实现多个SMPTE 2110 IP通道！

• ST2110标准兼容性‌：该卡完全符合SMPTE ST2110 IP视频标准，规定视频、音频和辅助数据在受控IP网络上的传输、同步和描述，并通过PTP时钟保持视频源同步‌。
• 核心功能支持‌：支持SMPTE-2110-20无压缩视频、SMPTE-2110-21流量整形/时序、SMPTE-2110-30音频及SMPTE-2110-40辅助数据，所有信号独立传输以提升灵活性‌。
• 多播技术与带宽管理‌：采用多播技术高效分发视频、音频和数据到多个目标；适应不同带宽场景，例如在2160p高帧率格式下使用压缩编解码以节省FPGA资源，确保成本效益‌。
• 接口与兼容性‌：搭载RJ45和QSFP28接口，支持720p到2160p多速率视频格式，可选PoE供电，兼容Mac、Windows及Linux系统，方便集成到现有IP播出架构。‌





内置视频防火墙，实现全面IP网络安全！

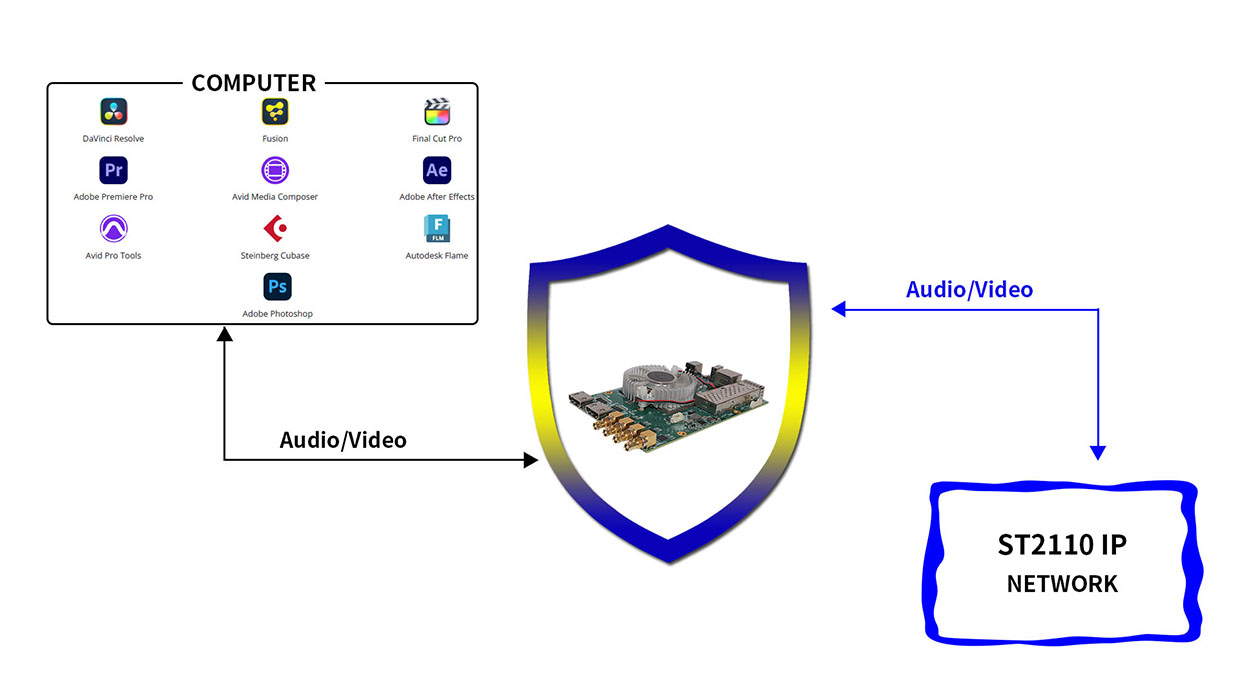

计算机和2110 IP视频网络的问题在于容易受到恶意软件甚至黑客攻击。这是由于任何人都可以将数据发送到计算机的以太网接口。而DM501可以消除这一隐患，因为所有视频都是通过帧缓冲器来传输的。这就像一个基于视频的防火墙！这意味着，除视音频外，DM501以太网端口与其他任何都隔离。视音频会被传输到DM501的帧缓冲器上，在那里管理视频输出，然后再转换成2110 IP视频通道。因此，恶意软件或黑客完全不可能直接进入2110 IP网络！



支持所有HD和Ultra HD格式，上至2160p60！

40G ST2110/4x12G SDI双向非压缩视频模块DM501，支持所有HD和Ultra HD格式。此外，DM501兼具2110 IP、12G-SDI和HDMI，因此不仅可以连接SDI和HDMI设备，同时还可以连接基于IP的新型设备架构。高清格式下，所有DM501卡均支持720p、1080i和1080p格式，上至1080p60。Ultra HD格式下，则支持上至2160p60的所有格式。每个通道的视频标准可以通过Devicewell WEB界面设置，并且选择使用默认视频格式设置还可以实现即时切换。



多格式10bit无压缩视频采集与输出的广播级解决方案

一、核心性能突破

• 格式兼容性：支持Apple ProRes、DNxHD及10bit无压缩视频格式，避免用户受限于单一编码体系，适配广电、影视后期等多场景工作流需求。
• 色彩精度优势：10bit色彩深度提供1024级灰阶（8bit的4倍），实现像素级信号克隆，确保绿幕抠像、特效合成与调色的无损处理。


二、多通道配置灵活性

ST2110编码能力：

配置模式	主码流能力	附加码流
性能最大化	4×4K60 8bit	-
画质优先	3×4K60 10bit +1×4K30 10bit	-
平衡模式	2×4K60 10bit	+副码流
	1×4K60 10bit	+备用码流
	1×4K60 10bit	+备用码流



ST2110解码能力：

配置模式	主码流能力	附加码流
性能最大化	2通道4K60(10bit)	可选1通道主/备码流切换
画质优先	4通道4K30(10bit)
平衡模式	8通道1080P60(10bit)
	16通道1080P30(10bit)

三、ST2110标准集成价值

• 无压缩传输：符合SMPTE ST-2110-20标准，通过40Gb以太网实现超低延迟（μs级）的像素级数据保真。
• 广电级可靠性：多播技术与PTP时钟同步保障直播场景下的帧精准同步，适用于OB车、远程制作等高要求环境。
•

四、技术对比与选型建议

• 10bit vs 8bit：在HDR制作中，10bit可减少58%码率需求（相同画质下），且色阶断层发生率降低3.2倍。
• 成本权衡：2160p60 10bit全带宽模式需40G网络，用户可通过降级至8bit或启用压缩编解码平衡性能与预算。

通过NMOS实现虚拟化IP视频矩阵！

DM501支持NMOS接口规范，因此可将所有2110 IP视频设备作为一台大型虚拟矩阵来共同运作。NMOS接口规范描述了如何在IP网络上发现并控制Devicewell IP等SMPTE 2110设备的相关内容。DM501支持用于发现和注册IP视频设备的IS-04，以及用于连接管理IP视频设备的IS-05。这意味着您可以在源和目标之间建立类似传统SDI矩阵的连接，但全都通过以太网实现！



构建自定义播出自动化服务器！

当您需要远程制作播出节目时，不论是用于大型播出网络，还是本地电视台，DM501都能轻松与您定制化的播出自动化系统结合在一起。在Mac平台上有很多优秀的自动化工具，您可以使用 Broadcast Suite、 Softron OnTheAir、MovieRecorder和OnTheAir CG。在Windows平台上，它可以兼容Vidblaster X、Studio and Broadcast、Uniplay和Playbox AirBox。这些强大的软件工具可以和DM501一起管理各种类型的播出自动化任务，这些是目前在全球范围内数千家电视台所运行的经过验证的解决方案。



构建流媒体服务器实现全球播出！

DM501全面兼容常用的视音频推流软件。因此，您可以构建推流工作站，实现数百万全球观众在线观看的实时推流！在Mac上，您可以获得Open Broadcaster、Wirecast以及更多优秀的推流方案。在Windows平台上推流时，则可兼容Open Broadcaster、Xsplit Broadcaster和Wirecast。有了DM501，您可以将任何2110 IP信号转换成实时信号，推流到您所需的各种在线平台。或者连接远程广播网络。

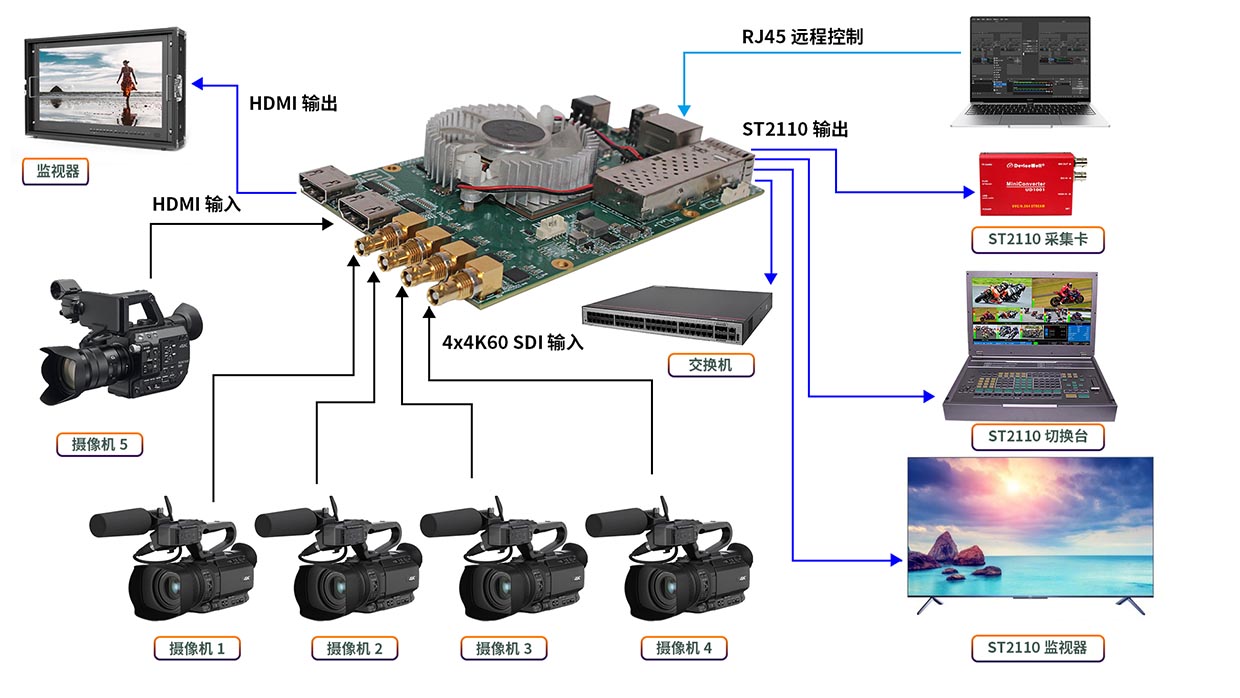

应用示意图

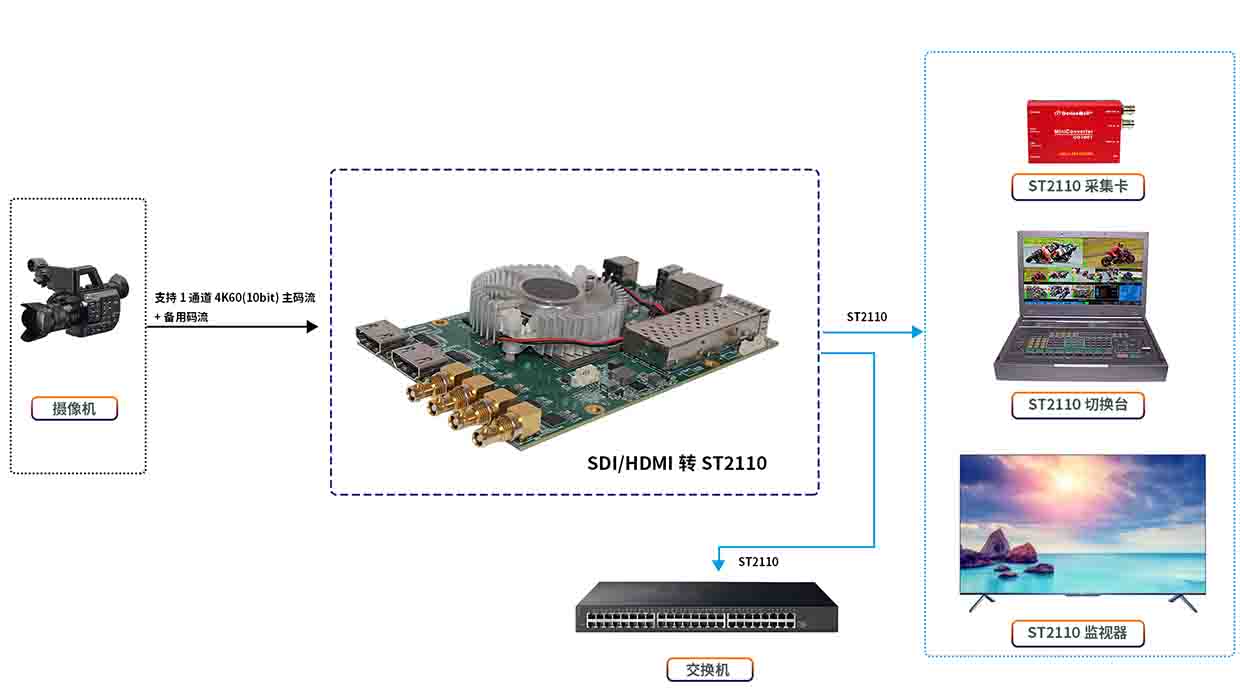

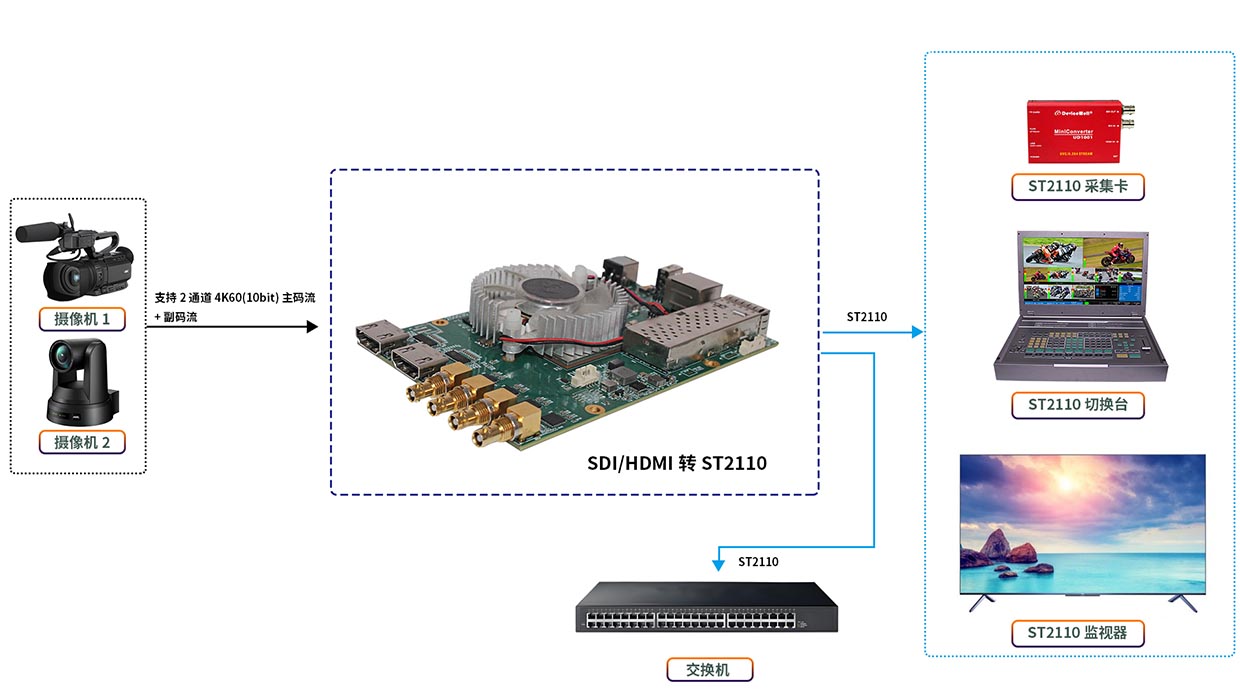

应用一：SDI/HDMI转ST2110 点对点应用

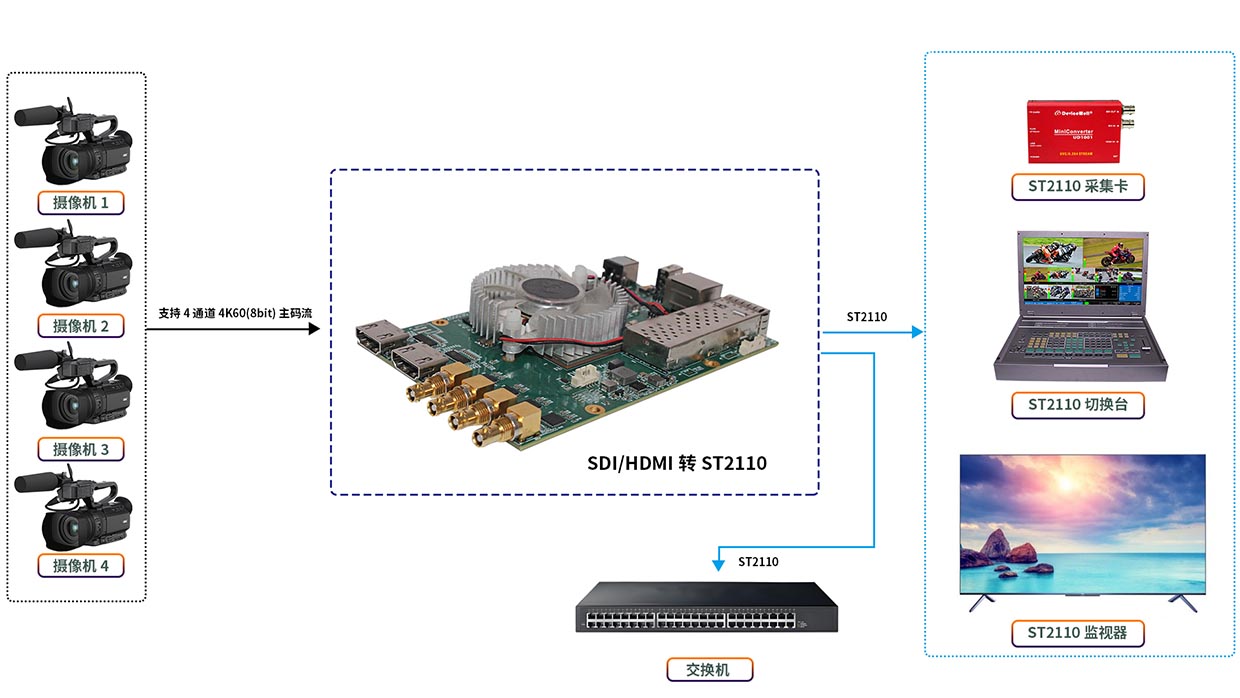

  最多支持4通道4K60(8bit) 主码流

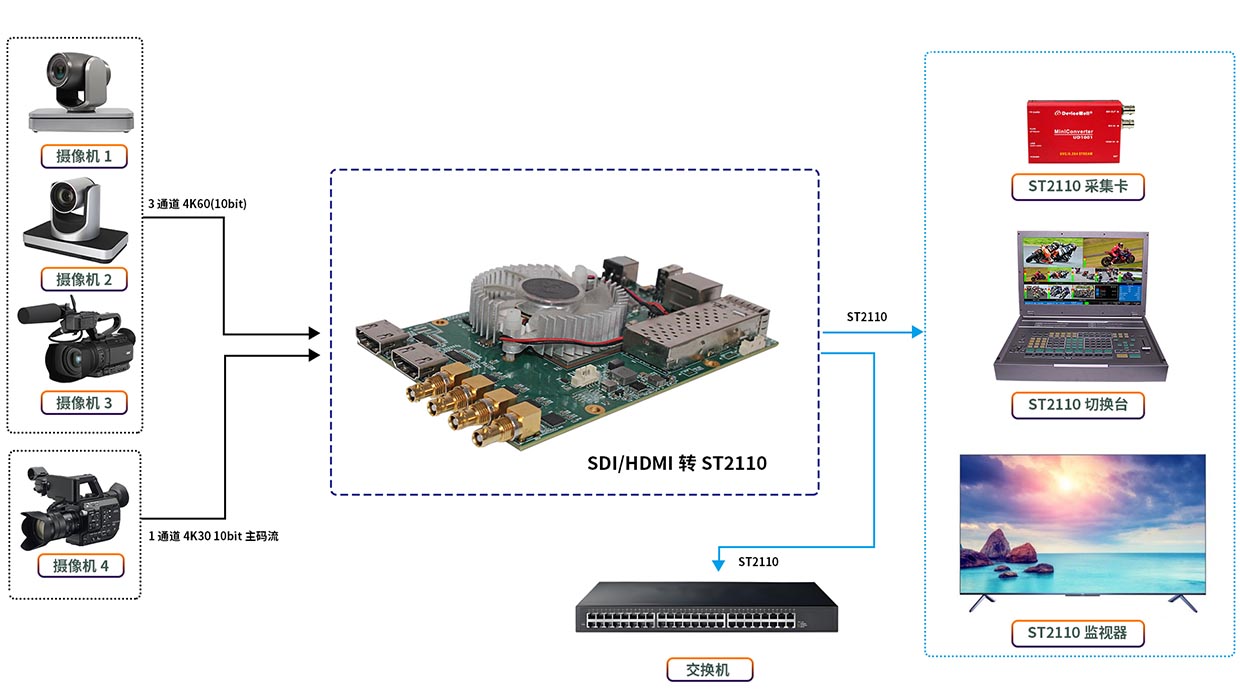

  支持3通道4K60(10bit) + 1通道4K30 10bit主码流

  支持2通道4K60(10bit)主码流+副码流

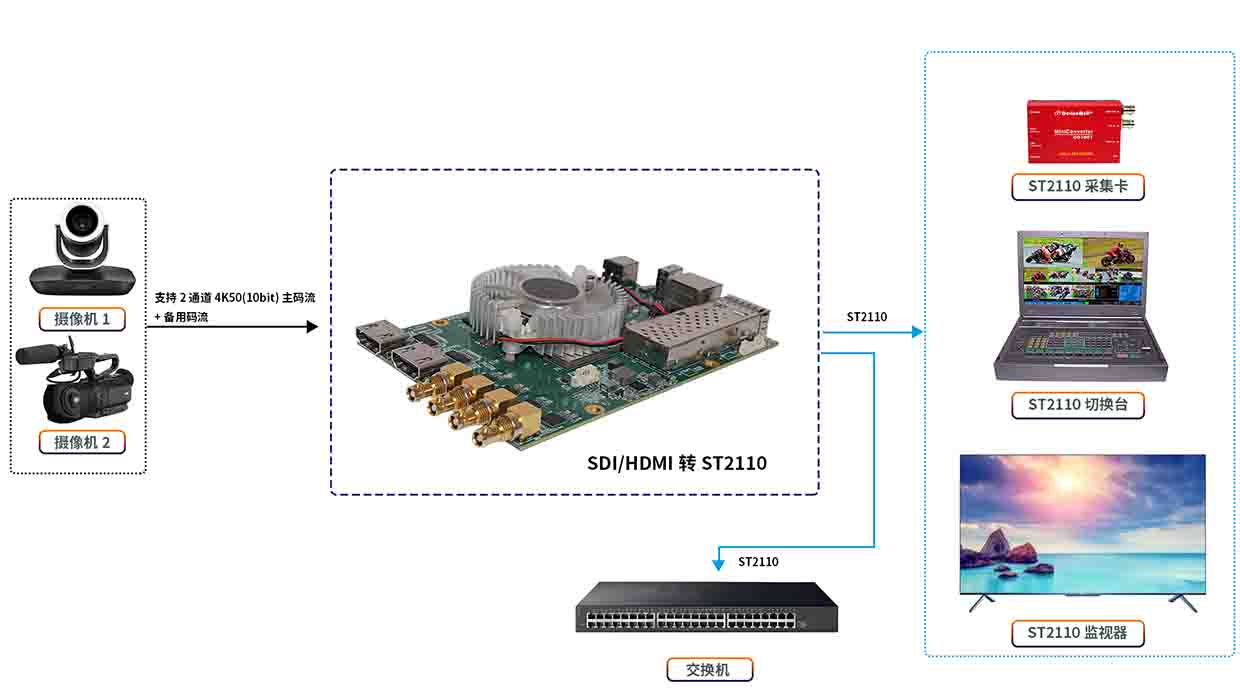

  支持2通道4K50(10bit)主码流+备用码流

  支持1通道4K60(10bit)主码流+备用码流

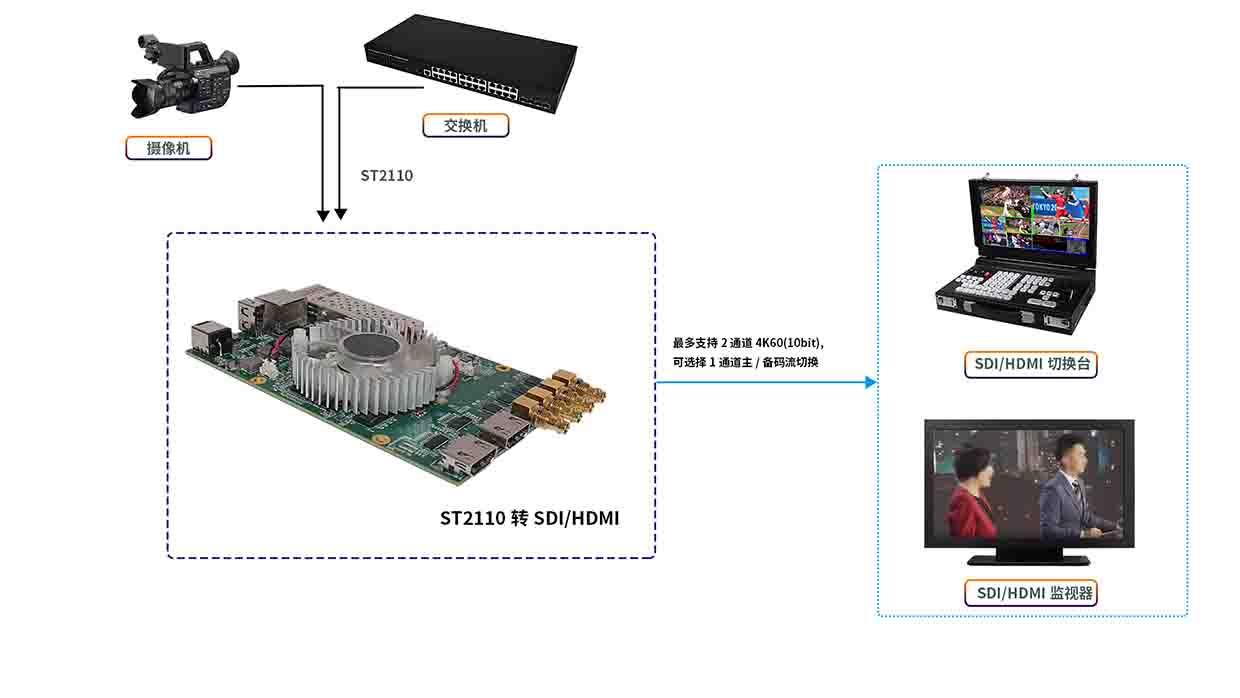

应用二：ST2110转SDI/HDMI 点对点应用

最多支持2通道4K60(10bit),可选择1通道主/备码流切换

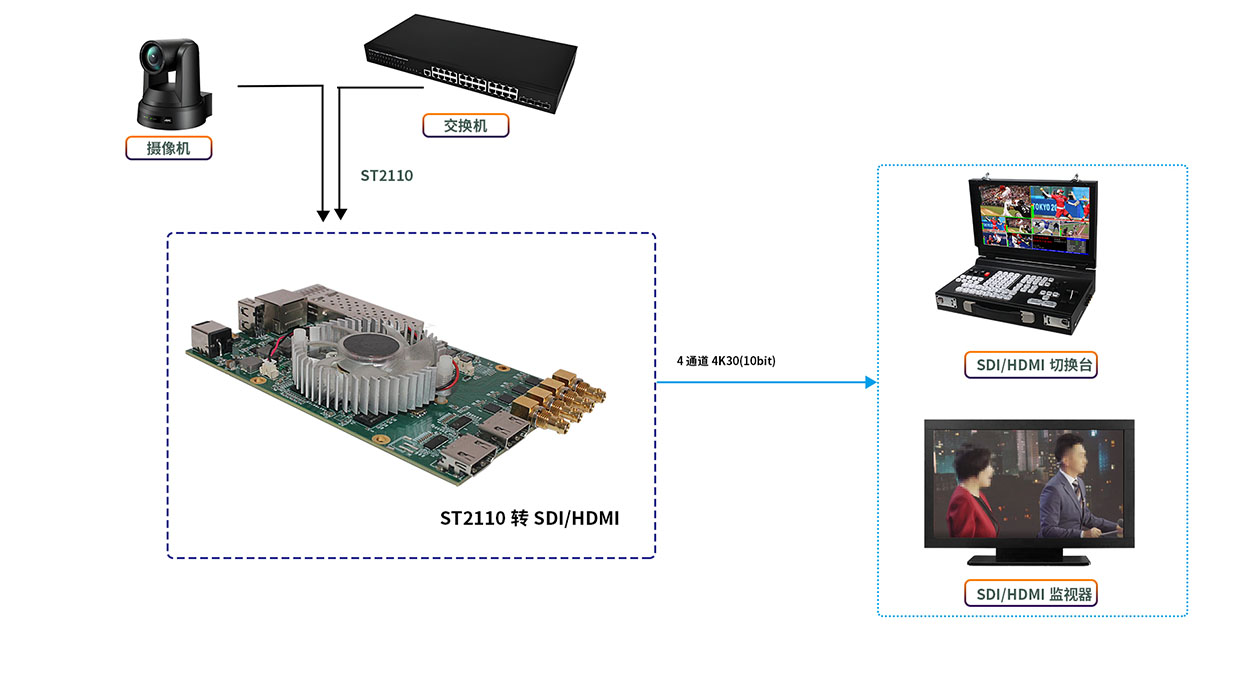

支持4通道4K30(10bit)

支持8通道1080P60(10bit)

支持16通道1080P30(10bit)

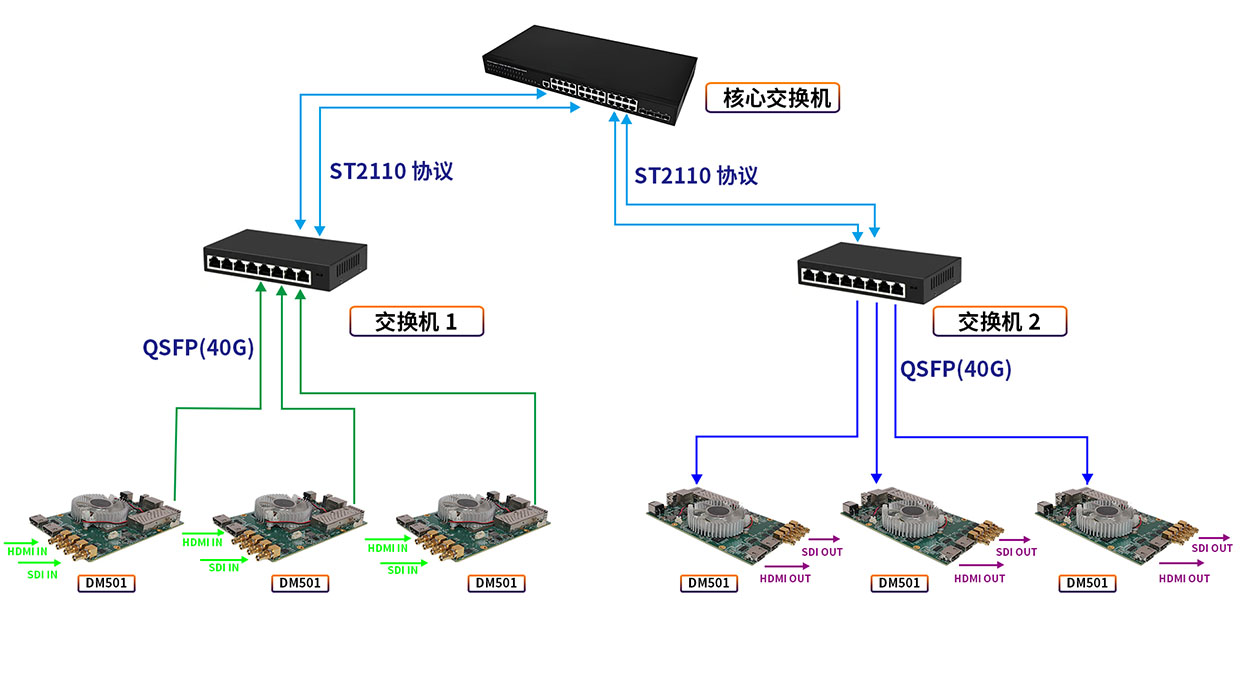

应用三：网络交换机连接应用

网络交换机应用，这套解决方案系统集成度高、安装施工简洁、操作简单，功能灵活。

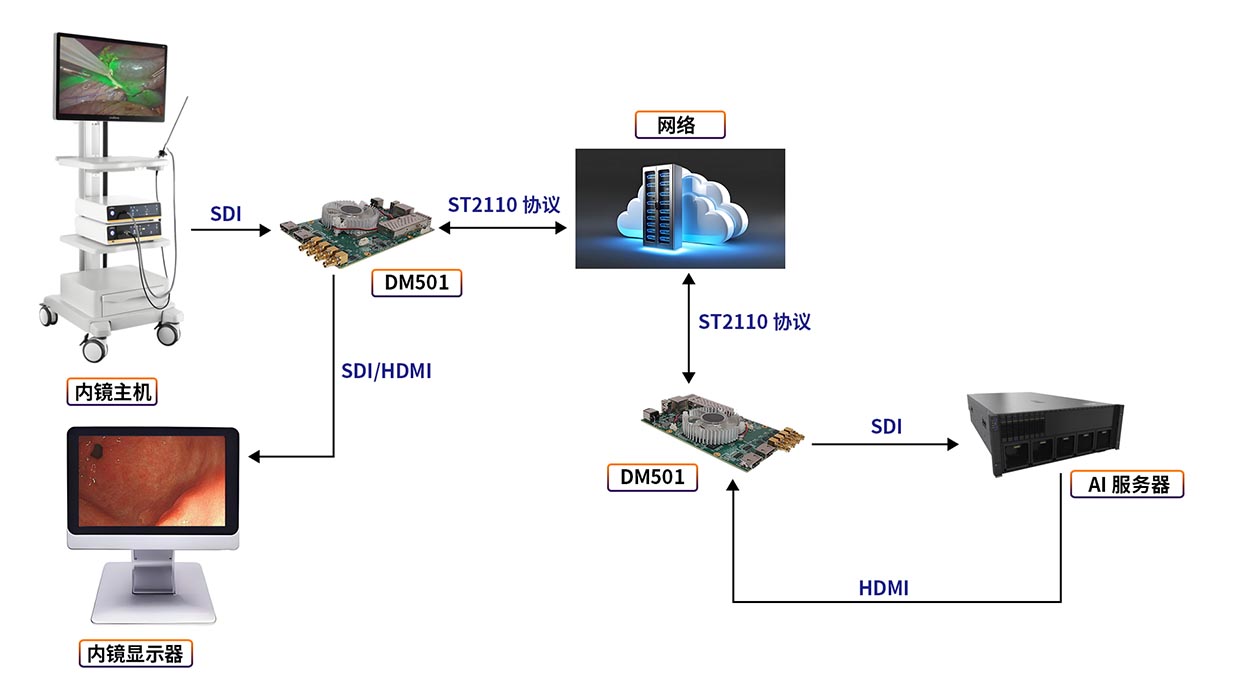

医疗手术室应用，通过简化部署和操作流程，提高用户的工作效率。结合免费的web界面控制，不仅可以实现设备的性能管理、远程控制、一键升级和私有化部署等功能，还能够提高操作效率和灵活性。通过ST2110 IP方案，您将能亲身感受中帝威在为客户提供更高画质、0延时、非压缩的传输及更少的使用成本上所做出的努力和成果。



产品特性





网络采用QSFP(40G)

10G应用时可以用QSFP转SFP专用转接头或用40G转10G的DAC电缆



网络管理

网络管理，100M，可选POE供电



电源

USB及电源头可以去掉，电源可采用内部连接器



SDI接口

SDI接口共4个,均为双向端口,根据实际需求选配

SDI接口类型为Mini BNC,可换SMA/SMB等内部连接端口



HDMI接口

HDMI输入1个,输出1个，根据实际需求选配

HDMI接口为标准连接器，可换为20PIN FPC方便内部连接



ST2110编码能力

最多支持4通道4K60(8bit) 主码流

或3通道4K60(10bit) + 1通道4K30 10bit主码流

或支持2通道4K60(10bit)主码流+副码流

或支持1通道4K60(10bit)主码流+备用码流

或支持2通道4K50(10bit)主码流+备用码流



ST2110解码能力

最多支持2通道4K60(10bit),可选择1通道主/备码流切换

或4通道4K30(10bit)

或8通道1080P60(10bit)

或16通道1080P30(10bit)













中帝威40G ST2110/4x12G SDI双向非压缩视频模块DM501——SDI Over IP解决方案

序号	资料名称	版本	修改日期	说明/备注
1	DM501规格书下载	0.1	2025年7月29日
2
3	其它



中帝威ST2110系列产品资料下载

相关产品:

- ST2110摄像机HDC501

- ST2110双向转换器PD501
