中帝威 4*4DVI无缝矩阵---SCP9004

Posted in SCP9

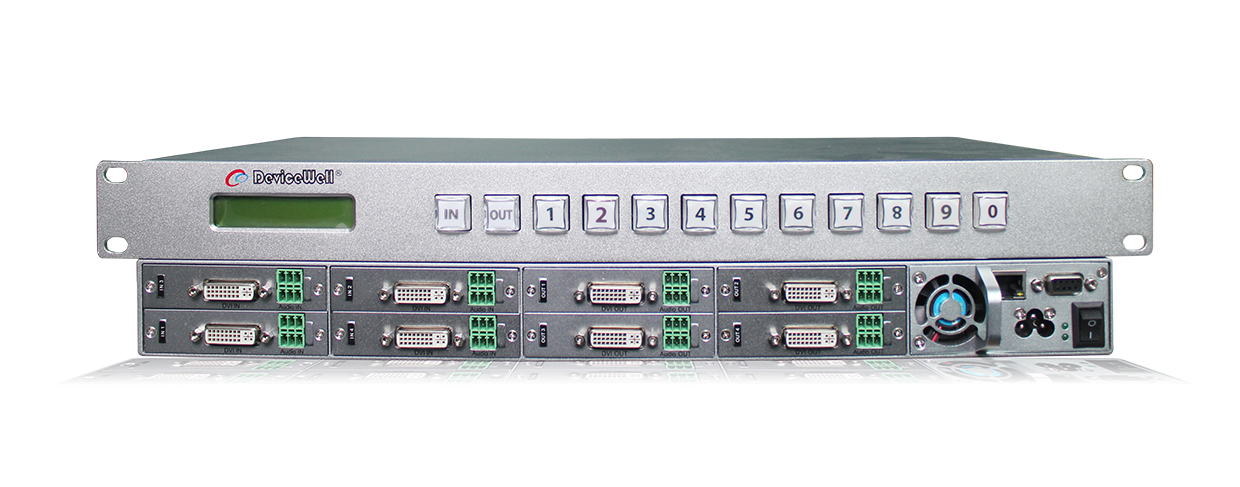

产品介绍



中帝威无缝输出视频矩阵,基于XVI技术标准而设计的全新SCP9平台,相容SCC9系列模块。所有视频信号切换时无黑屏无闪屏现像,是一款专为纯无缝视频切换需求而设计的专业矩阵。视频信号按接口类型不同分别支持VESA标准及SMPTE标准,视频信号在VESA标准时最高支持1920 X 1200@60HZ,在SMPTE标准时最高支持1920 X 1080@60HZ,向下相容,所有信号输入自适应。核心交换层最多支持4路信号输入及4路信号输出,内置输入均衡器,输出预加重处理及信号幅度调等,可自适应输入视频信号的不同码率及电气特性。SCP9平台全部采用模块化设计,根据应用需求可更换相应的模块,项目应用中更加灵活。模块之间采用工业级CAN总线相联,确保系统的稳定性及增强系统的抗干扰能力。SCP9平台自带前面板LCD显示,可显示切换状态、信号状态及机箱温度等信息。矩阵控制可通过本地键盘执行,也可通过过程端口RS232、RS485、USB键盘及网络等进行远程控制。

为更好地符合特定用户的需求,SCP9可扩展“选件”以提高设备性能。用户可以扩展冗余电源、多通信协议卡、同步卡、时间卡等特殊功能,也可以选配专业级串行去抖,时钟恢复,等提升串行信号质量的模块。





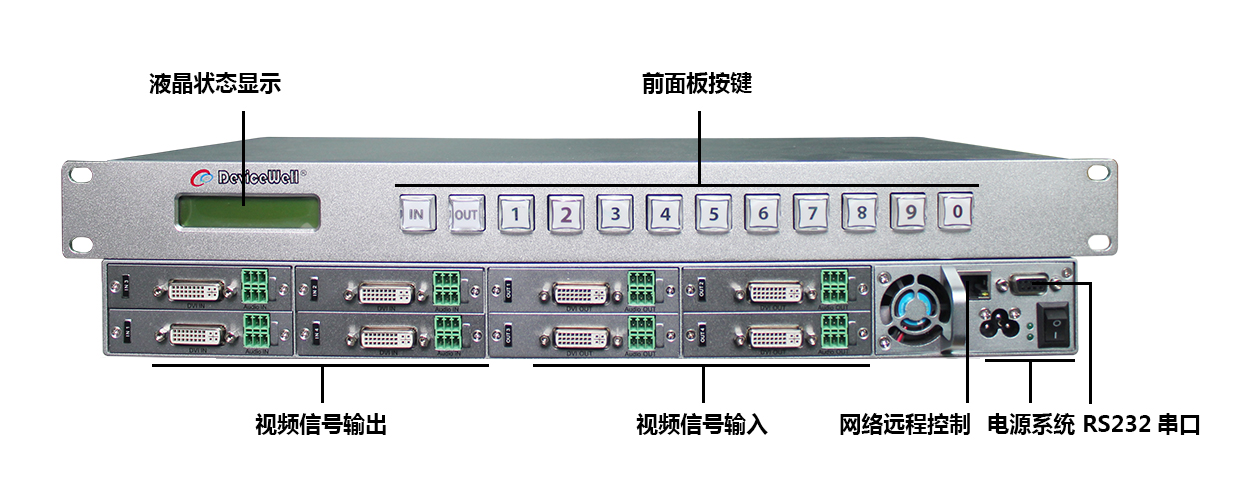

产品特性

◆ 标准1U机架式机箱

◆ 基于SCP9矩阵平台/主机设计

◆ 相容SCP9系列板卡

◆ 最多支持4路高速串行信号输入

◆ 输入信号均衡,不同码率适应

◆ 最多支持4路高速串行信号输出

◆ 模块化插卡式设计,可灵活配置

◆ 内部模块通信采用工业级CAN总线

◆ 支持软件在线升级

◆ 内置机箱温度检测及风扇智能控制系统

◆ 本地LCD 屏指示系统状态及信号状态

◆ 支持本地键盘控制切换

◆ 支持RS232/RS485/网络远程控制切换

◆ 可选时钟恢复及串行去抖动

◆ 可选冗余双电源

◆ 特殊功能可定制



接口参数

产品名称

SCP9系列无缝混合视频矩阵

产品型号

SCP9004A

视频

信号

输入

输入信号

SDI/HDMI/YPbPr/CVBS/DVI/VGA视频信号

码率

270Mbps~3Gbps

连接器

标准

反射损耗

>15dB 5MHz~3GHz

信号幅度

800mV±10%(SDI/VGA/YPbPr/CVBS /HDMI/DVI)

阻抗

100Ω (HDMI/DVI)  75 Ω(SDI/VGA/YPbPr/CVBS )

均衡

自适应

视频

信号

输出

输出信号

SDI/HDMI/YPbPr/CVBS/DVI/VGA视频信号

码率

270Mbps~3Gbps

连接器

标准

反射损耗

>15dB 5MHz~3GHz

信号幅度

800mV±10%(SDI/VGA/YPbPr/CVBS /HDMI/DVI)

阻抗

100Ω (HDMI/DVI)  75 Ω(SDI/VGA/YPbPr/CVBS )

直流偏移

0V±0.5V

时钟恢复

可选

控制

参数

串行控制

RS232

控制协议

9600波特,8位,1停止位,无校验

连接端口

9针D型口, 2-RX, 3-TX, 5-GND

远程端口

TCP/IP,RS422/RS485

控制软件

Devicewell矩阵专用软件,

适用于Windows操作系统

选配组件

冗余电源

常规

参数



电源

100-240V/AC  50/60Hz

功率

25W-150W,根据主机类型

主机尺寸

标准2U

控制面板

2 X10液晶面板,10个按键

重量

3.5KG~5KG

工作温度

0℃~50℃无冷凝

存储温度

-20℃~75℃

工作湿度

20%~70%RH

存储湿度

0%~90%RH,不结露































































































































更多型号选择

产品型号

功能

机箱

输入信号

输出信号

SCP9008B

无缝混合视频矩阵

2U

8路

8路

SCP9004A

无缝混合视频矩阵

1U

4路

4路

SCP9916B

无缝混合视频矩阵

2U

输入+输出共16路

SCP9016C

无缝混合视频矩阵

3U

16路

16路

SCP9018C

无缝混合视频矩阵

3U

18路

18路

SCP9932C

无缝混合视频矩阵

3U

输入+输出共32路

SCP9036F

无缝混合视频矩阵

6U

36路

36路

SCP9128M

无缝混合视频矩阵

13U

128路

128路

SCP9256

无缝混合视频矩阵

25U

256路

256路

































SCP9应用一:小型会议电脑信号切换

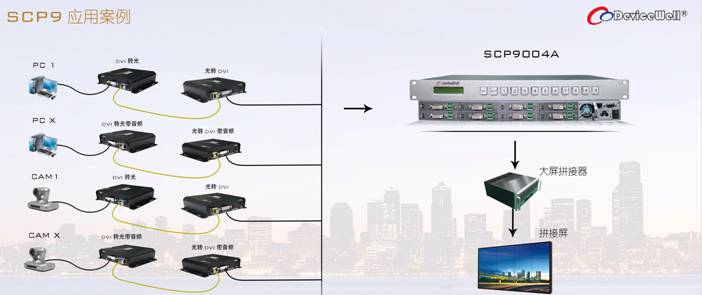

SCP9应用二:大型调度指挥系统
