PD6373(分量/YPbPr光端机)

    一款专用的光纤信号转分量视频的设备, 基于中帝威(DeviceWell)第三代技术设计.设备集成FRCS(帧率转换系统),光信号接收器及YPbPr编码器,可将光纤信号转为YPbPr信号.同时PD6373还可以将光信号中的音频进行分离,输出到外部模拟立体声音频接口中. PD6373集成上、下变换功能,输入光信号自适应,输出YPbPr可选1080P/1080I/720P等分辨率.设备采用可拆卸的SFP光模块,根据不同需求可以任意更换不同距离及不同速度的相应模块.设备对输入信号自动适应,操作简单。

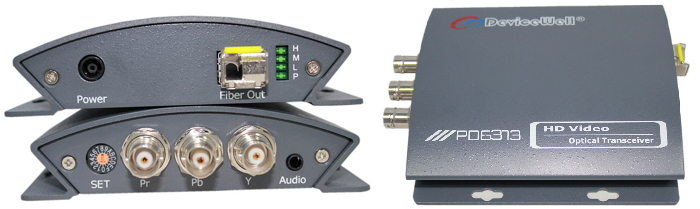

PD6373_PHOTO



※产品特性

◆ 基于中帝威第三代技术设计
◆ 5V-12V宽电压供电
◆ 可拆卸的SFP光模块
◆ 支持上、下变换功能
◆ 1路光信号输入
◆ 1路YPbPr/分量视频信号输出
◆ 1模拟立体声音频输出
◆ 通用LC光纤接口
◆ 最高支持1080P@60HZ,向下相容
◆ 指示灯状态显示
◇ 特殊功能可定制

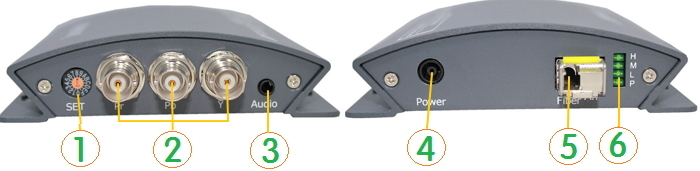

产品接口图
PD6373_CON

1.功能设定(参见下表)
2. YPbPr/分量视频信号输出
3. 模拟立体声音频输出
4. 直流5V-12V
5. 光信号输入
6. LED指示(P:电源 L:标清 M:高清 H:3G)

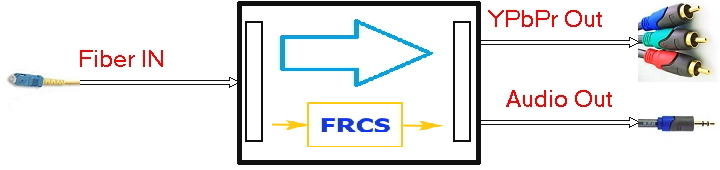

※产品功能图

PD6373_CHART



产品应用

PD6373_APP





光端机 YPbPr转换器
