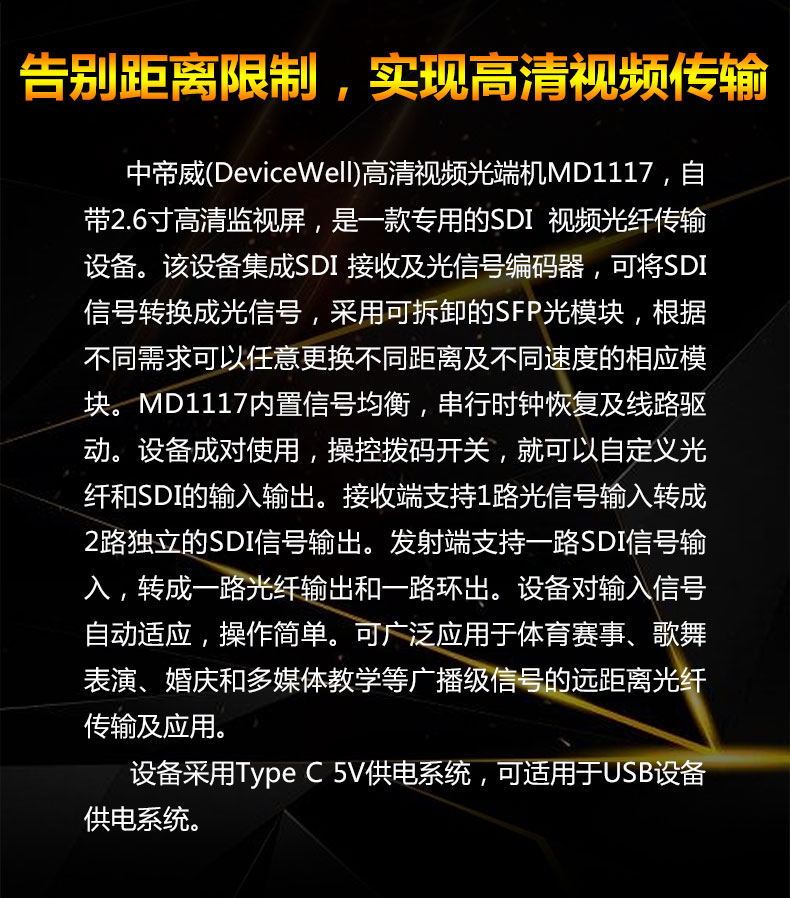

告别距离限制，实现高清视频传输

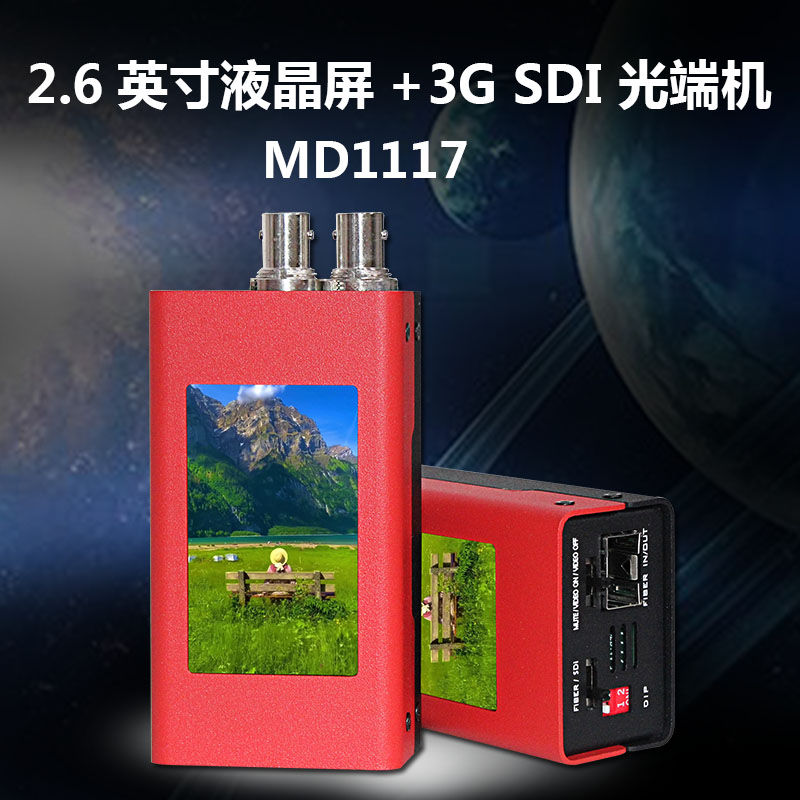

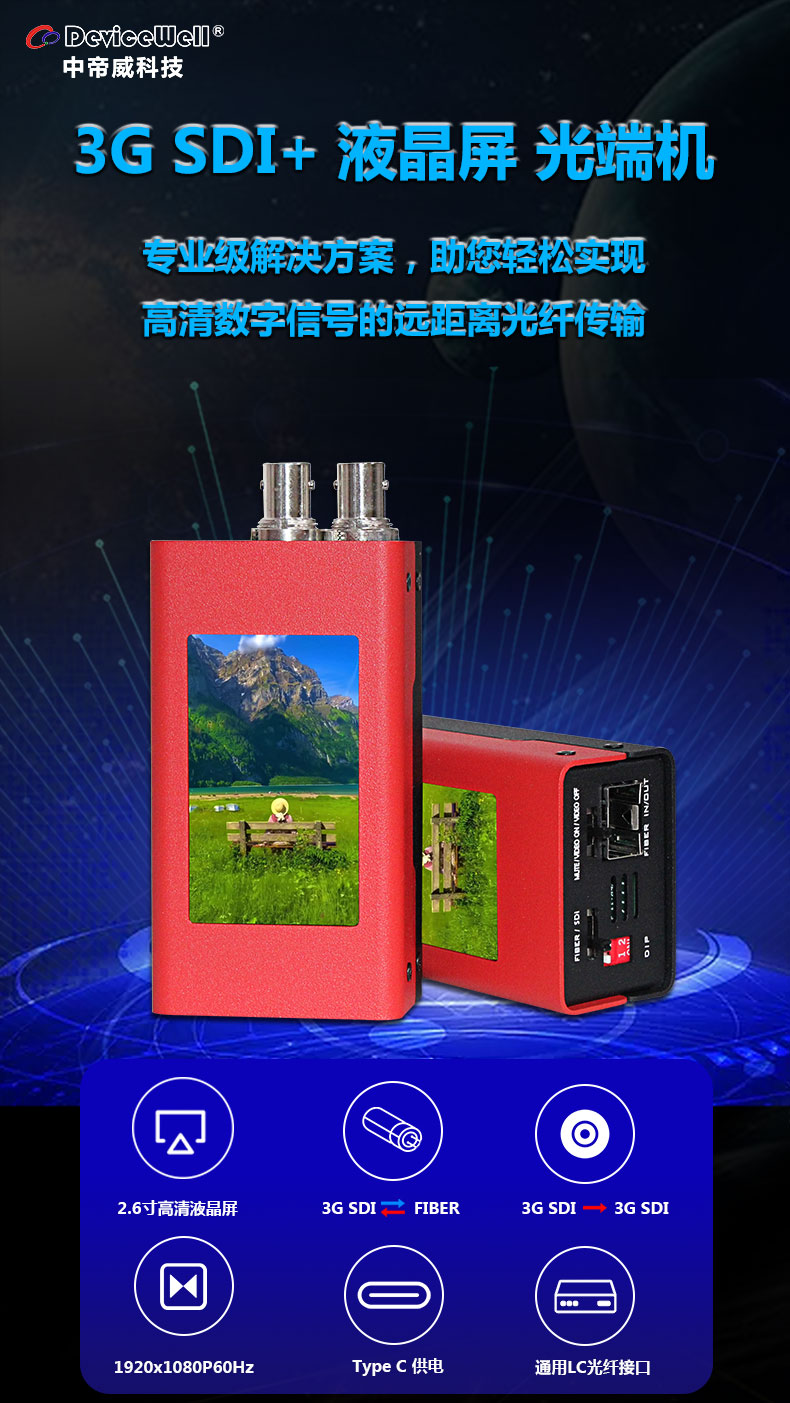

中帝威(DeviceWell)高清视频光端机MD1117，自带2.6寸高清监视屏，是一款专用的SDI 视频光纤传输设备。该设备集成SDI 接收及光信号编码器，可将SDI 信号转换成光信号，采用可拆卸的SFP光模块，根据不同需求可以任意更换不同距离及不同速度的相应模块。MD1117内置信号均衡，串行时钟恢复及线路驱动。设备成对使用，操控拨码开关，就可以自定义光纤和SDI的输入输出。接收端支持1路光信号输入转成2路独立的SDI信号输出。发射端支持一路SDI信号输入，转成一路光纤输出和一路环出。设备对输入信号自动适应，操作简单。可广泛应用于体育赛事、歌舞表演、婚庆和多媒体教学等广播级信号的远距离光纤传输及应用。      设备采用Type C 5V供电系统，可适用于USB设备供电系统。

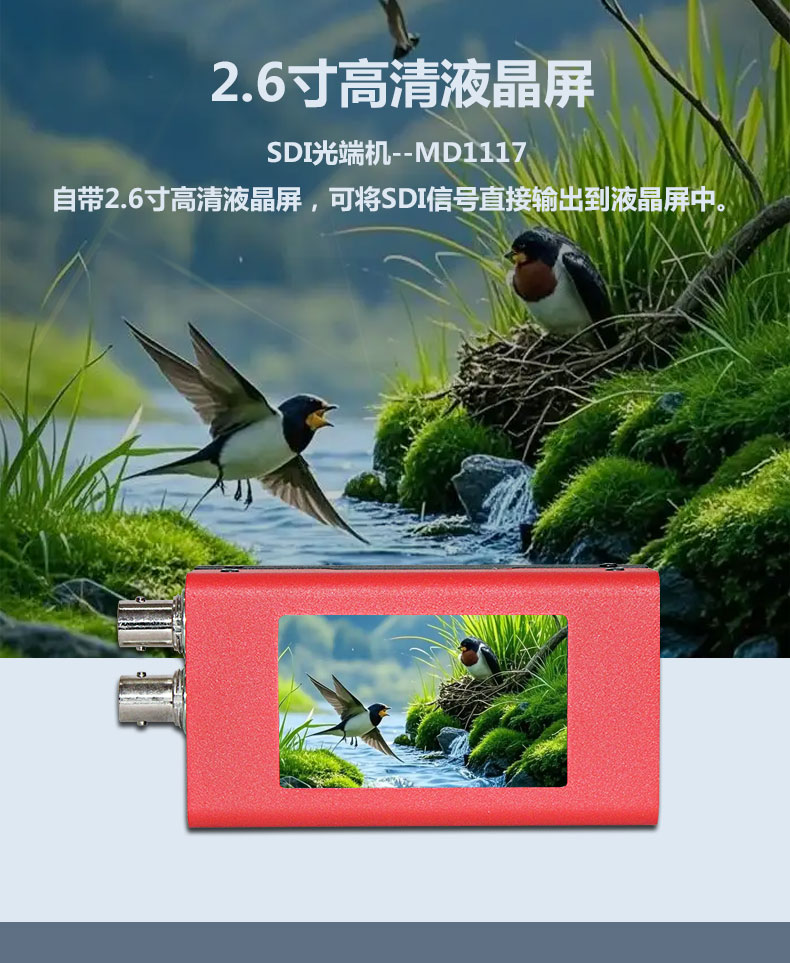

2.6寸高清液晶屏

SDI光端机--MD1117 自带2.6寸高清液晶屏，可将SDI信号直接输出到液晶屏中。

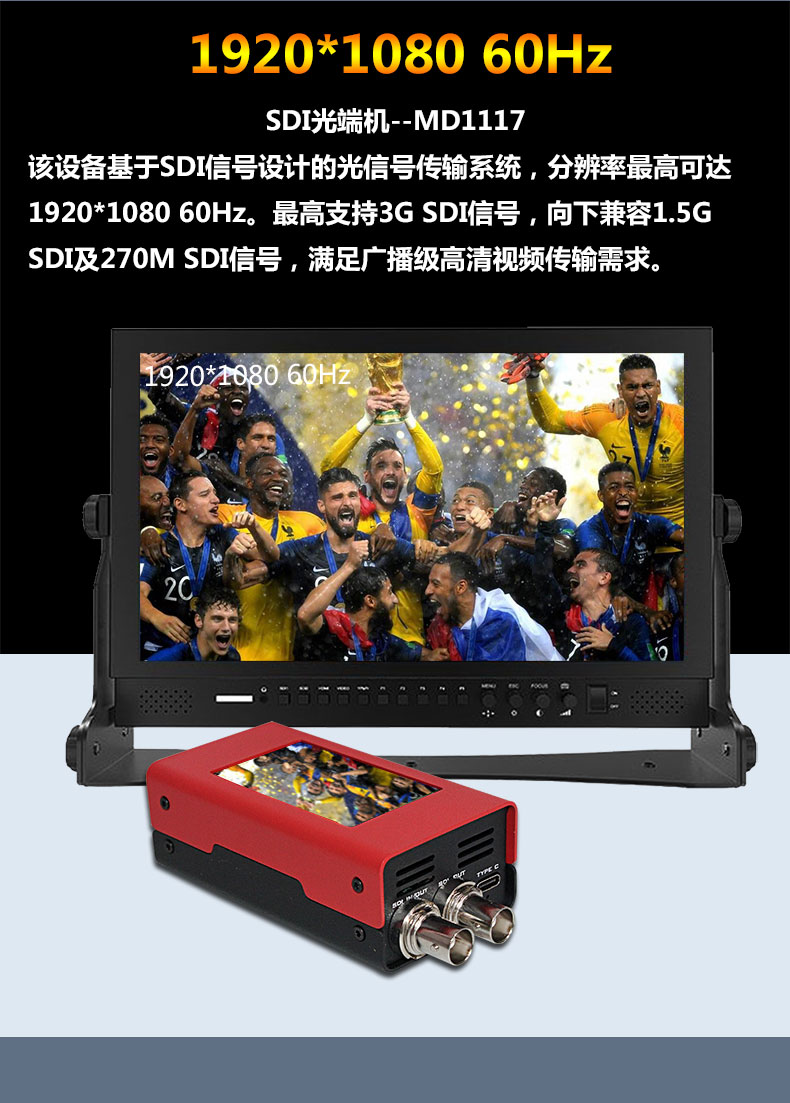

1920*1080 60Hz

SDI光端机--MD1117 该设备基于SDI信号设计的光信号传输系统，分辨率最高可达1920*1080 60Hz。最高支持3G SDI信号，向下兼容1.5G SDI及270M SDI信号，满足广播级高清视频传输需求。

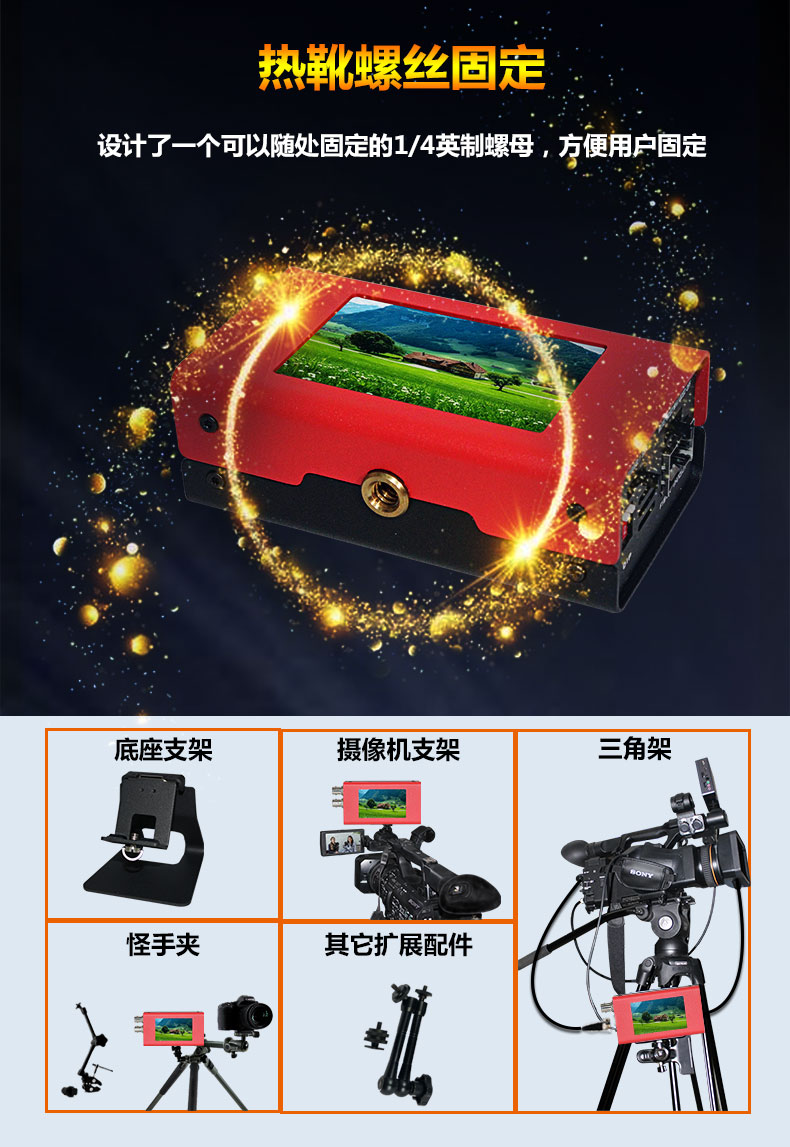

热靴螺丝固定

设计了一个可以随处固定的1/4英制螺母，方便用户固定

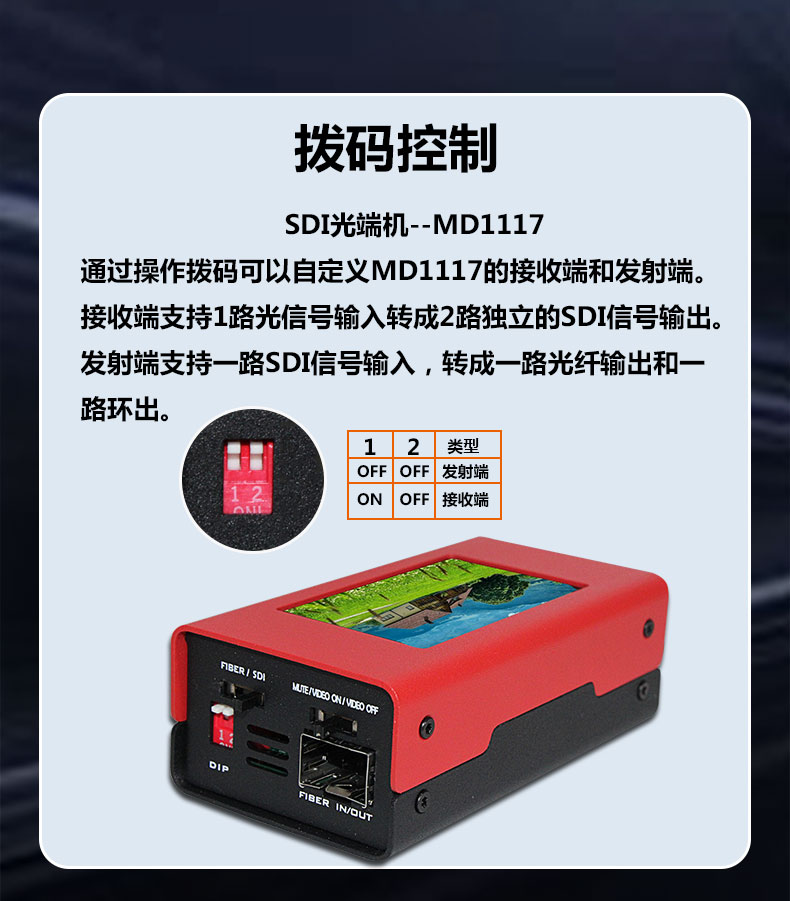

拨码控制

SDI光端机--MD1117 通过操作拨码可以自定义MD1117的接收端和发射端。 接收端支持1路光信号输入转成2路独立的SDI信号输出。 发射端支持一路SDI信号输入，转成一路光纤输出和一 路环出。

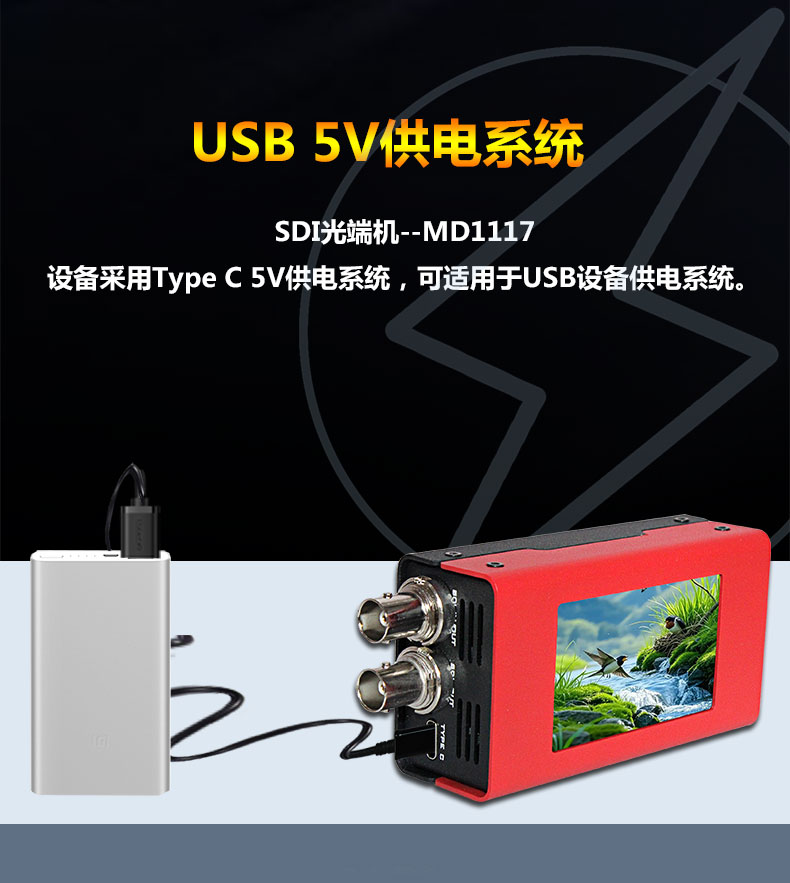

USB 5V供电系统

SDI光端机--MD1117 设备采用Type C 5V供电系统，可适用于USB设备供电系统。

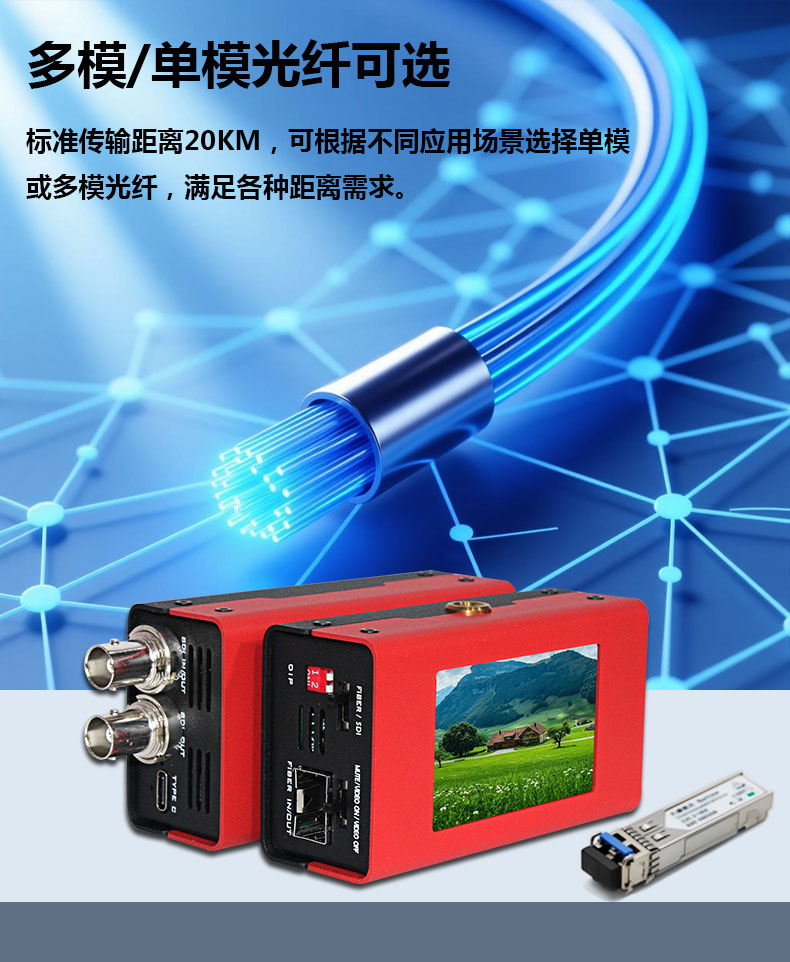

多模/单模光纤可选

标准传输距离20KM，可根据不同应用场景选择单模  或多模光纤，满足各种距离需求。

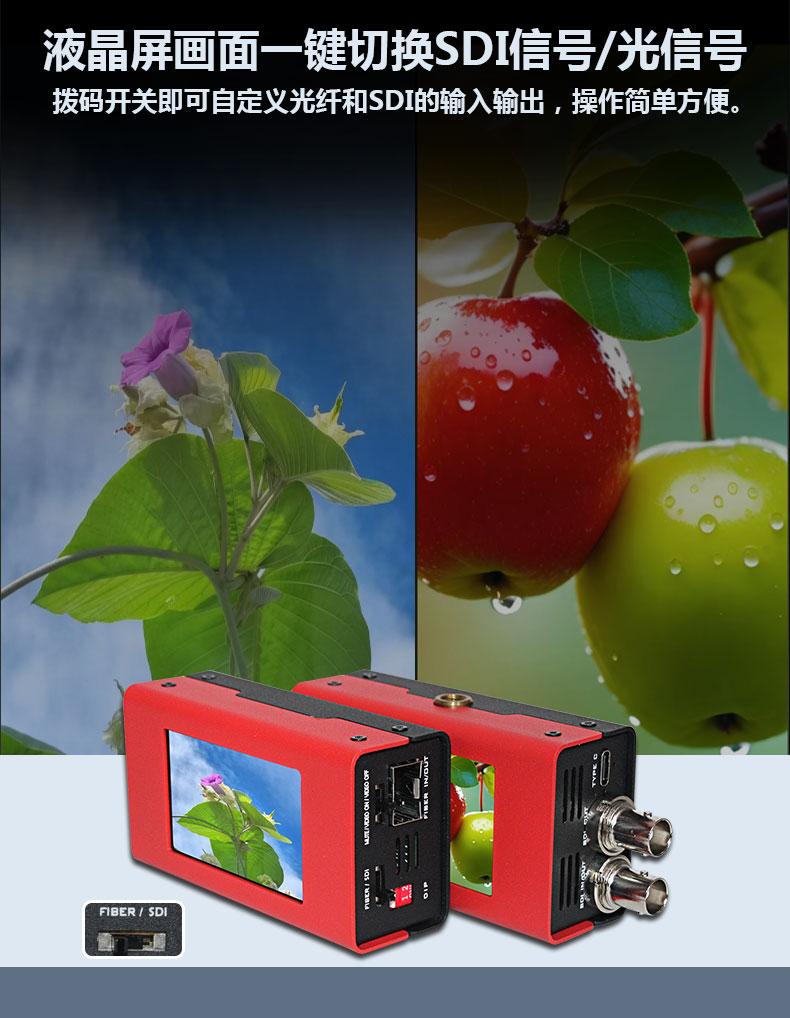

液晶屏画面一键切换SDI信号/光信号

拨码开关即可自定义光纤和SDI的输入输出，操作简单方便。

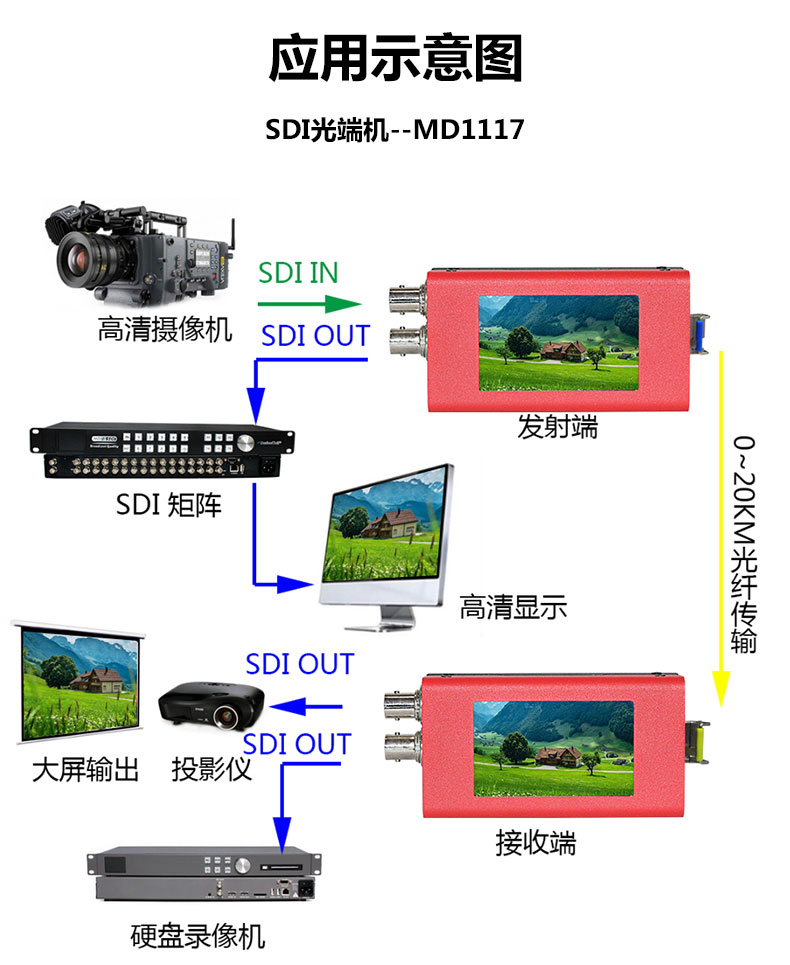

应用示意图

SDI光端机--MD1117

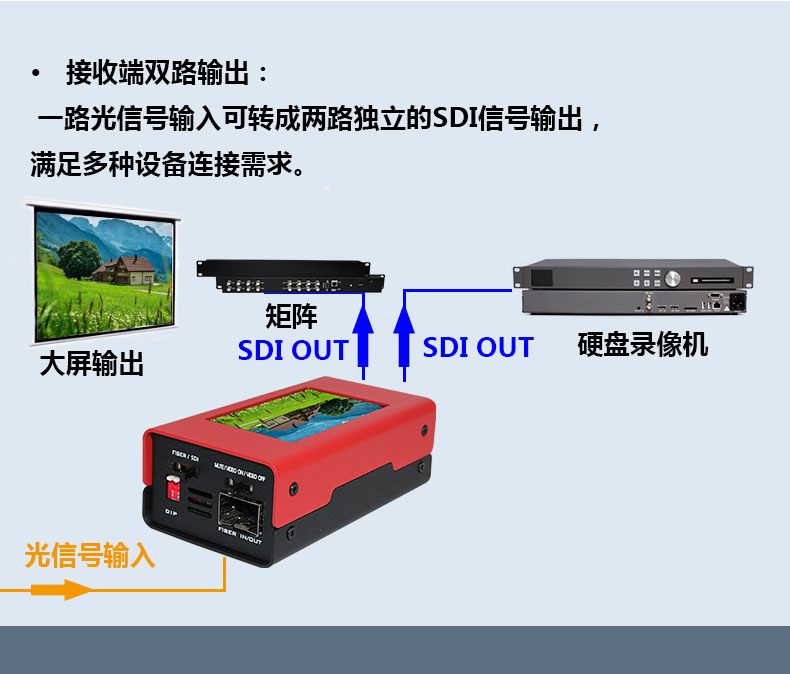

接收端双路输出：  一路光信号输入可转成两路独立的SDI信号输出， 满足多种设备连接需求。

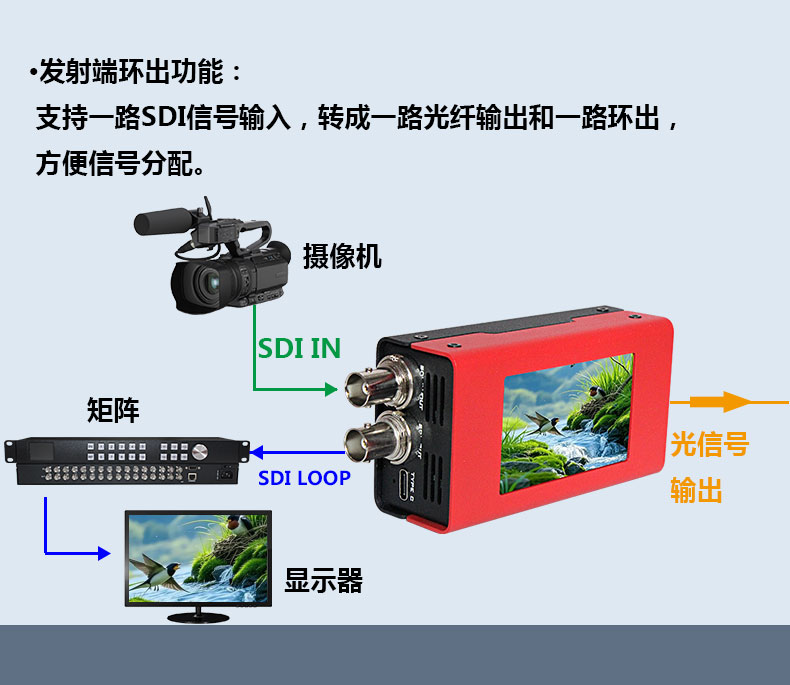

发射端环出功能：  支持一路SDI信号输入，转成一路光纤输出和一路环出，  方便信号分配。

应用范围

SDI光端机--MD1117 可广泛应用于广播电视台、影视制作、视频会议、安防监控、医疗影像、教育培训、体育赛事、歌舞表演、婚庆和多媒体教学等领域。

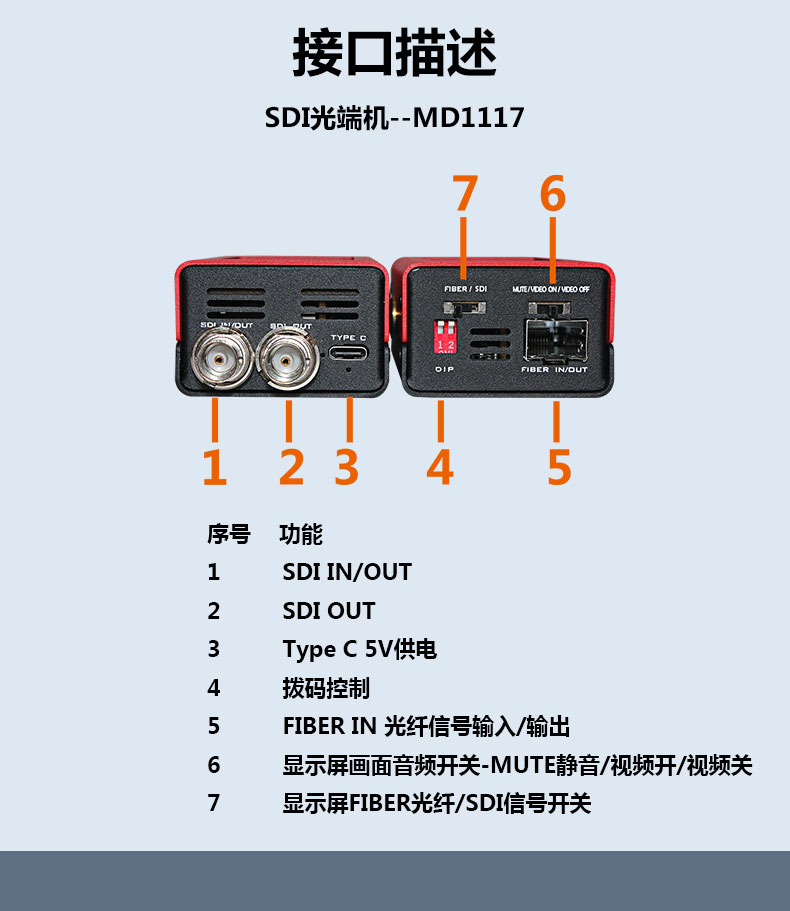

接口描述

SDI光端机--MD1117

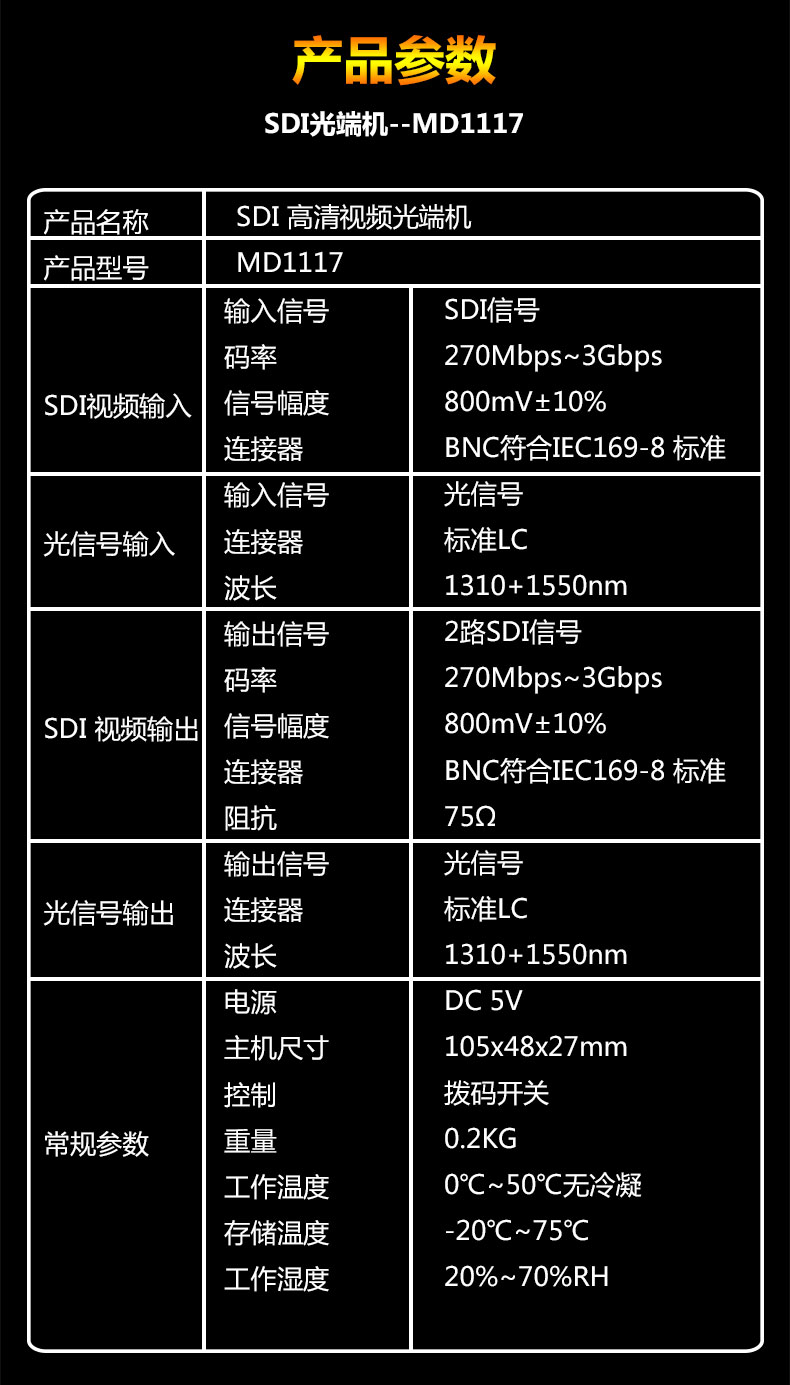

产品参数

SDI光端机--MD1117
