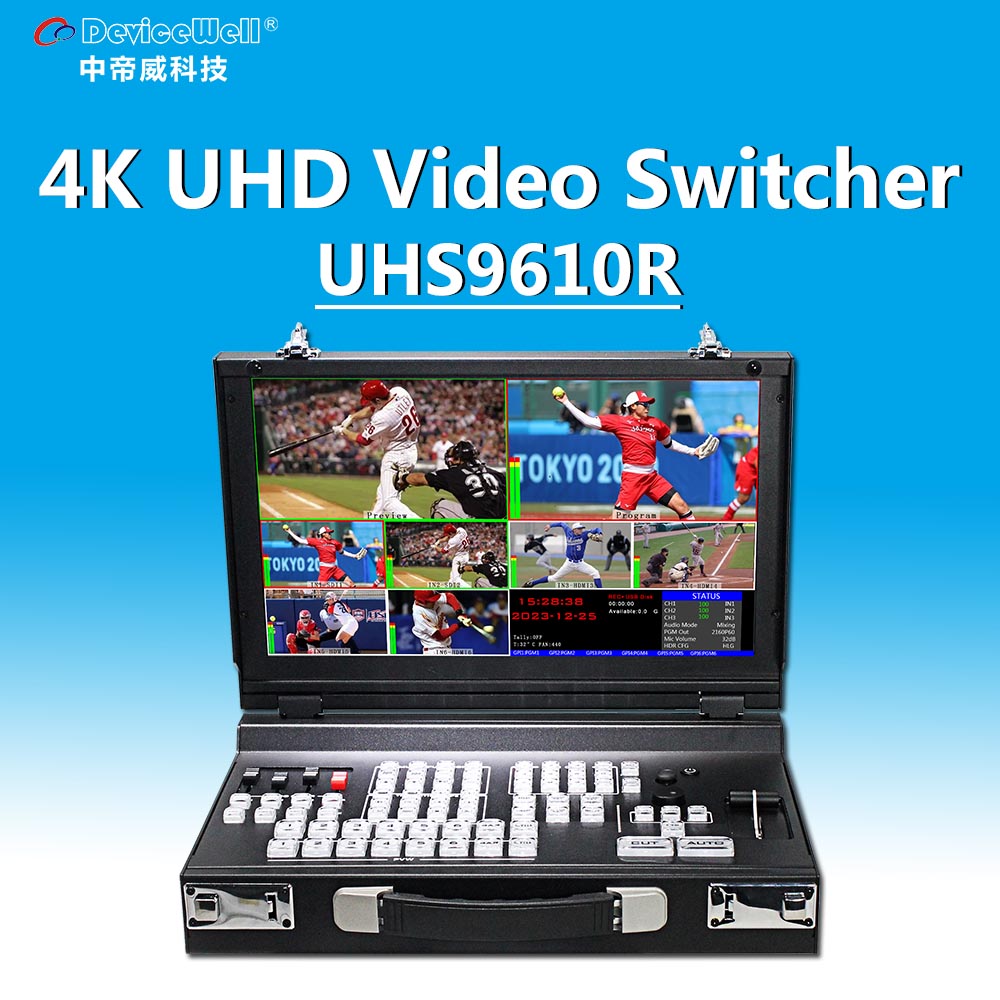

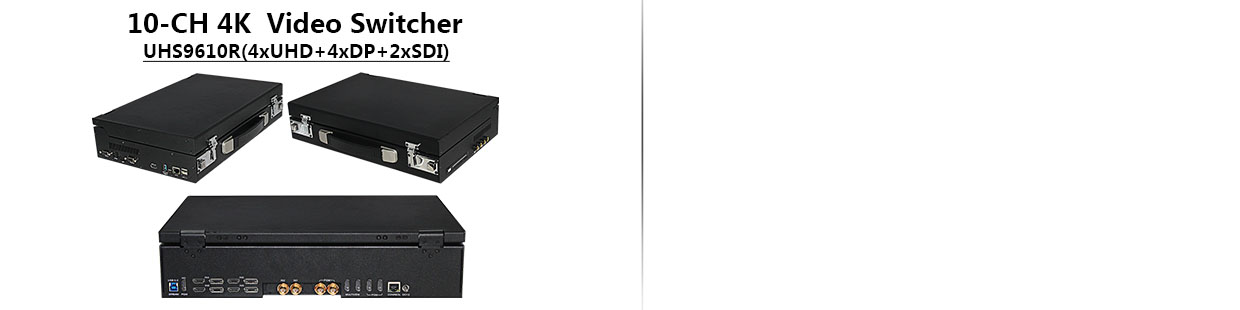

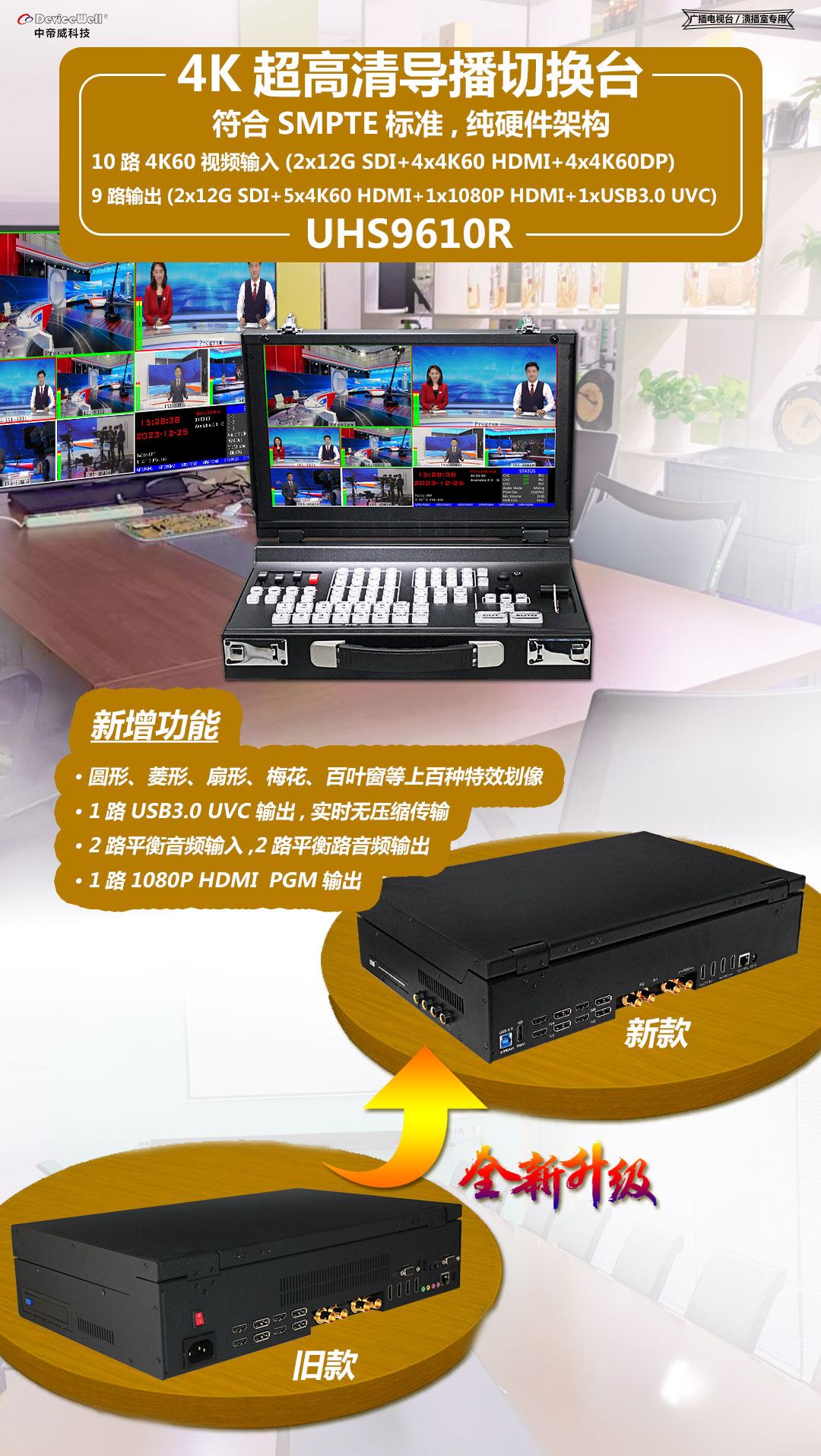

中帝威(Devicewell) 4K高清切换台UHS9610R8集多种控制方式于一体，自带15.6寸高清监视屏，通过键盘可以对特效，转场方式进行设置，旋钮可以控制液晶显示画面，液晶会实时显示当前设备的各种状态，内置菜单显示功能可以更直观高效的对设备进行设置，摄像机摇杆可以对摄像机远近距离进行控制。 广播电视台专用导播切换台,最多支持10路4K60信号。设备集成SDI解码器，HDMI-compatible解码器，DP解码器，最高分辨率支持4K60HZ,向下相容3G SDI 等1080P/720P的高清视频信号，内置格式转换器,自适应前端不同视频信号输入。内置特效发生器、音频处理器及视频流媒体处理等切换台常用组件。 视频信号接口支持2路SDI+4路HDMI-compatible +4路DP共10路视频输入，2路SDI输出+6路HDMI-compatible输出+1路UVC输出，共9路视频信号输出。 音频信号接口支持2路Analog Audio 输入，2路Analog Audio 输出。 支持DCB控制系统及Tally输出。 可选配H.26x编码模块,视频流可通过UVC及RTMP网络流输出，也可以记录到内部EMMC,外置SSD或TF卡中。 采用高强度铝合金外壳，自带15.6寸显示屏，携带方便。可适用于广播电视台演播室及外景视频特效切换的需求。对于专业级用户,可通过DCB接口扩展操控键盘。 适用于现场演出、课程录制与棚内导播等，该切换台具备多种功能，如多种格式视频输入且输入分辨率自适应，模拟和平衡音频输入输出，音频加嵌解嵌，混音，TF卡录制,网口控制，RS422控制等，具备远程升级能力。用户通过简易操作即可执行带附加效果的视频切换和音频混音功能。   ·4路4K60 HDMI+4路4K60 DP+2路12G SDI输入 ·MULTIVIEW输出：2路HDMI ·PGM输出：3路HDMI+2路SDI ·1路1080P HDMI PGM 输出 ·1路USB3.0 UVC 输出 ·支持GPI控制 ·支持摇杆，摄像机控制 ·支持脚踏板，控制手柄等输入 ·支持3840x2160p60/50/30/25/24，H.264编码 ·支持 CBR 固定码率模式 ·支持 High profile 编码 ·录制文件格式MP4，支持EDIUS非编软件 ·存储设备接口支持USB3.0和SATA 硬盘录制 ·USB接口可接鼠标键盘，用于操作内录系统 ·XVI/HDMI-compatible 接口输出内录系统的操作界面

---

创意转场多达100+，任您选择!

广播级切换台的转场效果，圆形、菱形、扇形、梅花、百叶窗等上百种特效划像，可设置各种异形图案，图像的位置、大小、数量可调整。常常在体育赛事播出中使用。满足广播电视、节目制作、访谈演讲现场制作、户外体育赛事、等视频切换需求。

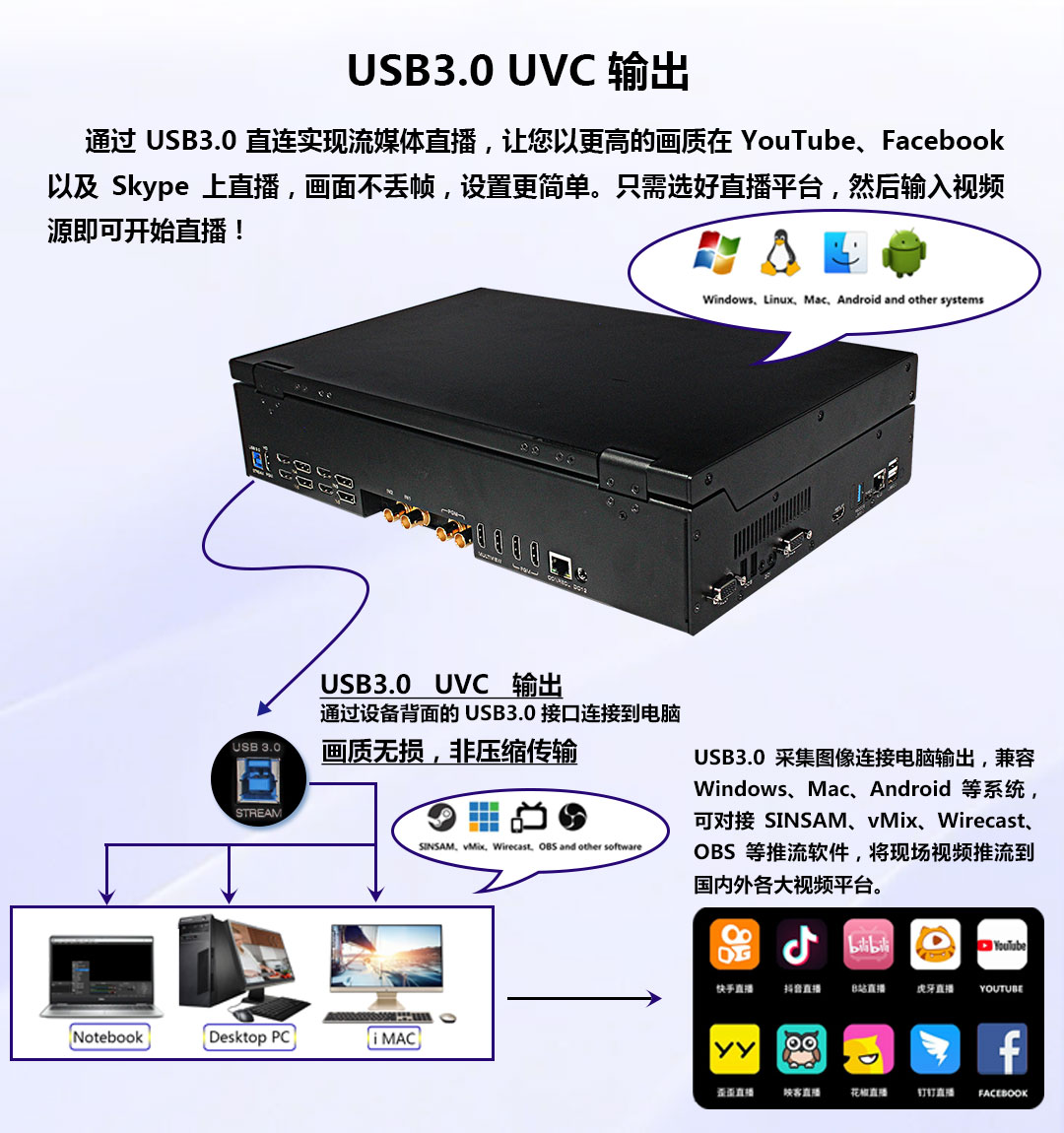

USB3.0 UVC 输出

通过USB3.0直连实现流媒体直播，让您以更高的画质在YouTube、Facebook以及Skype上直播，画面不丢帧，设置更简单。只需选好直播平台，然后输入视频源即可开始直播！

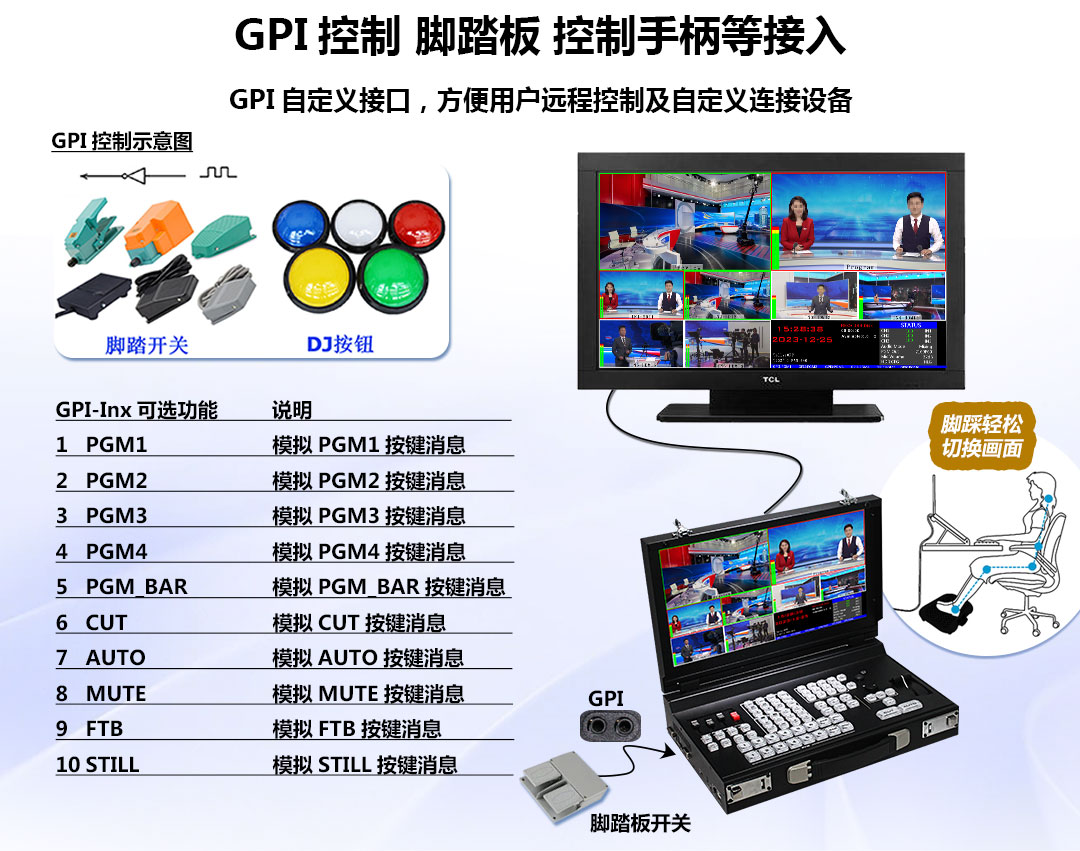

GPI控制 脚踏板 控制手柄等接入

4K导播台GPI自定义接口，方便用户远程控制及自定义连接设备。

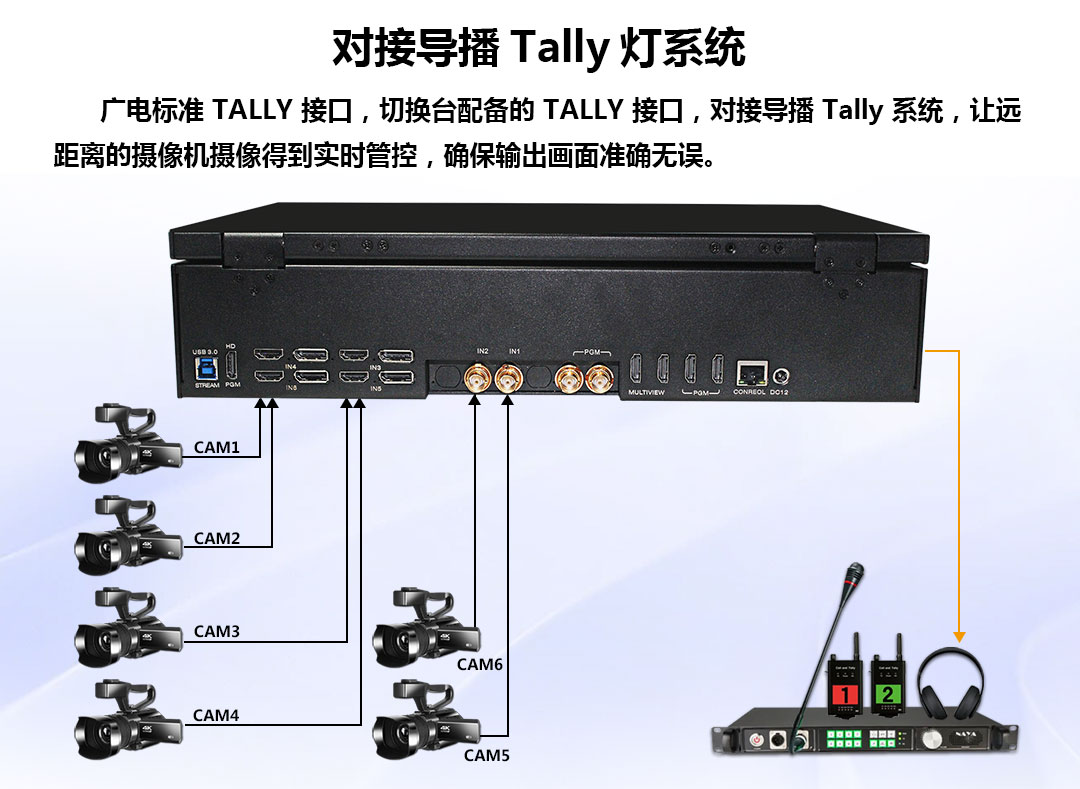

对接导播Tally灯系统

广电标准TALLY接口，对接导播Tally灯系统，让远距离的摄像机摄像得到实时管控，确保输出画面准确无误。

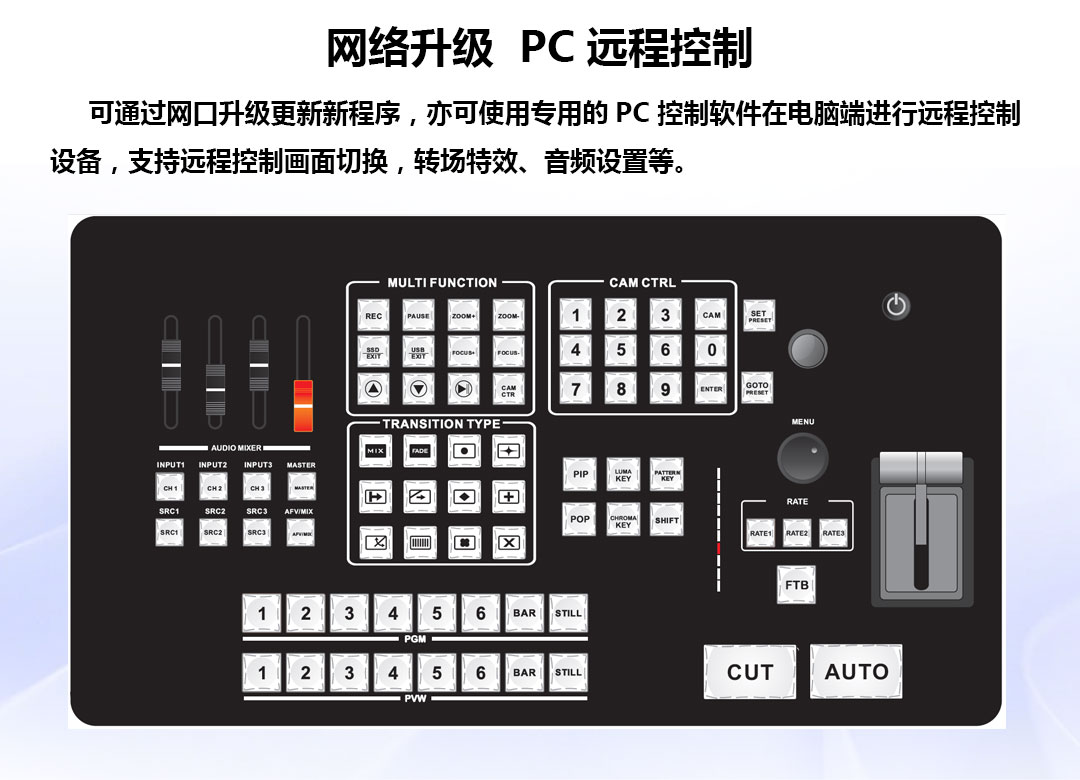

网络升级 PC远程控制

可通过网口升级更新新程序，亦可使用专用的PC 控制软件在电脑端进行远程控制设备，支持远程控制画面切换，转场特效、音频设置等。

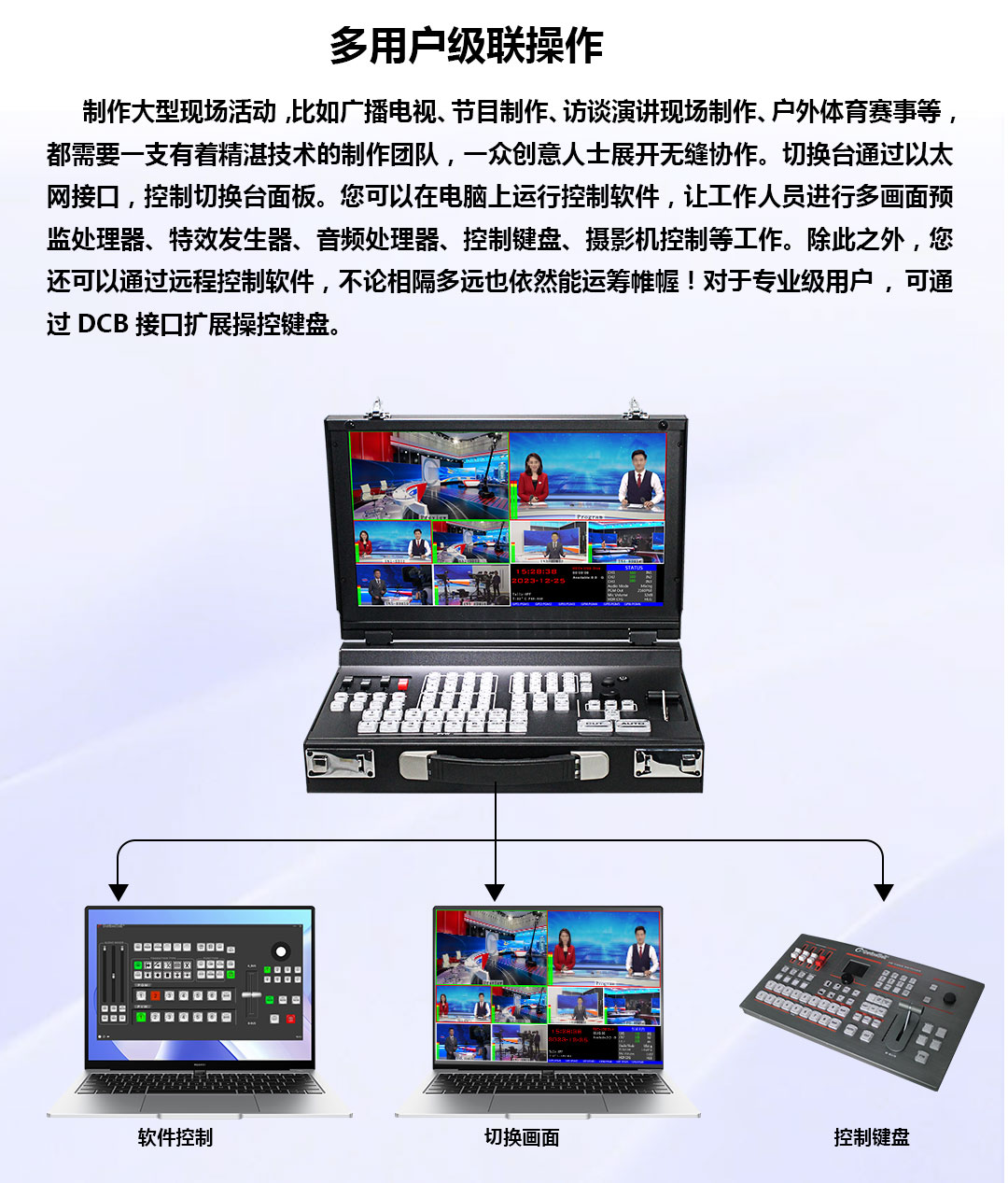

多用户级联操作

 制作大型现场活动，比如广播电视、节目制作、访谈演讲现场制作、户外体育赛事等，都需要一支有着精湛技术的制作团队，一众创意人士展开无缝协作。切换台通过以太网接口，控制切换台面板。您可以在电脑上运行控制软件，让工作人员进行多画面预监处理器、特效发生器、音频处理器、控制键盘、摄影机控制等工作。除此之外，您还可以通过远程控制软件，不论相隔多远也依然能运筹帷幄！对于专业级用户,可通过DCB接口扩展操控键盘。

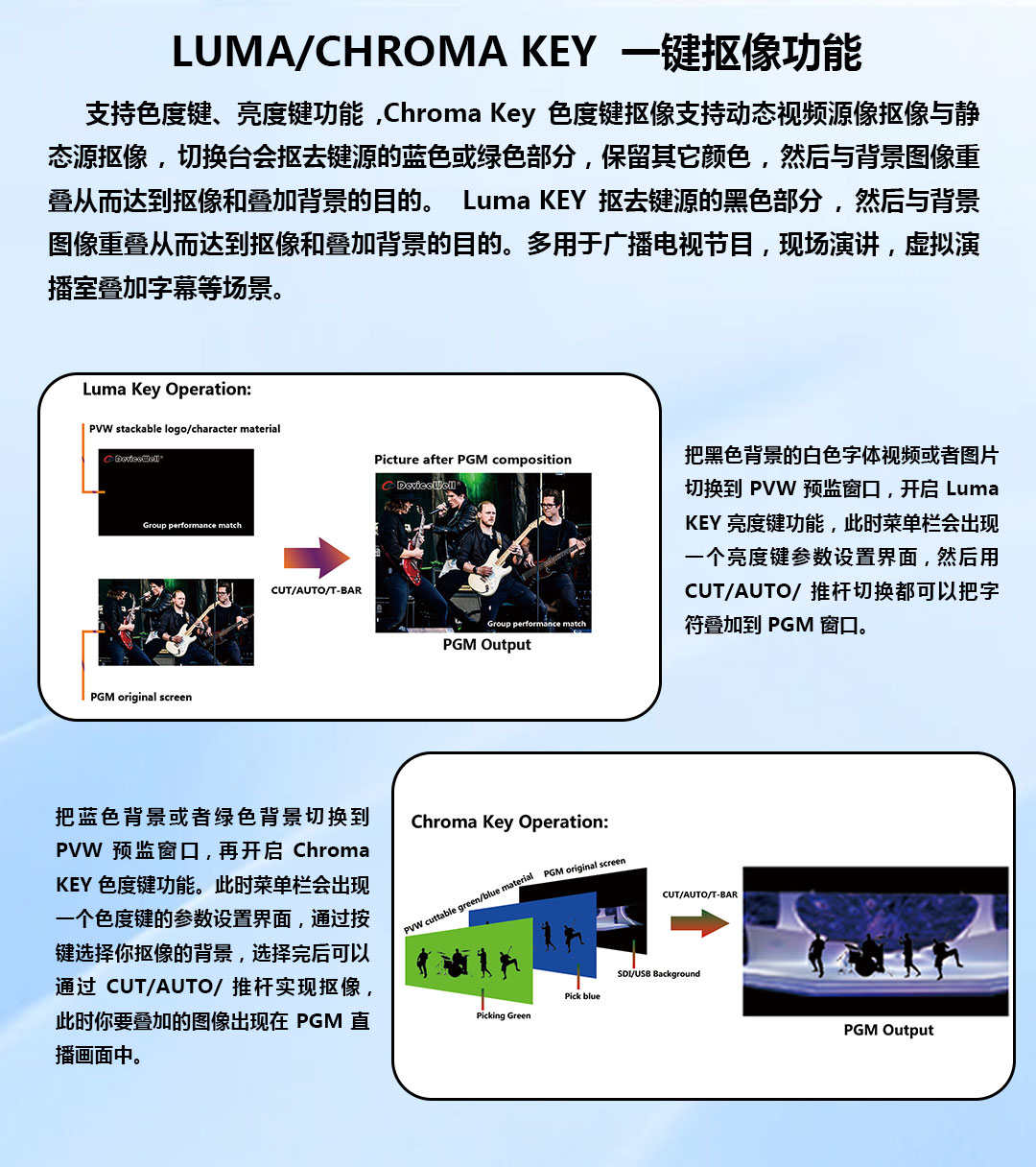

LUMA/CHROMA KEY  一键抠像功能

 4K直播切换台支持色度键、亮度键功能,Chroma Key色度键抠像支持动态视频源像抠像与静态源抠像,切换台会抠去键源的蓝色或绿色部分，保留其它颜色,然后与背景图像重叠从而达到抠像和叠加背景的目的。Luma KEY抠去键源的黑色部分,然后与背景图像重叠从而达到抠像和叠加背景的目的。多用于广播电视节目，现场演讲，虚拟演播室叠加字幕等场景。

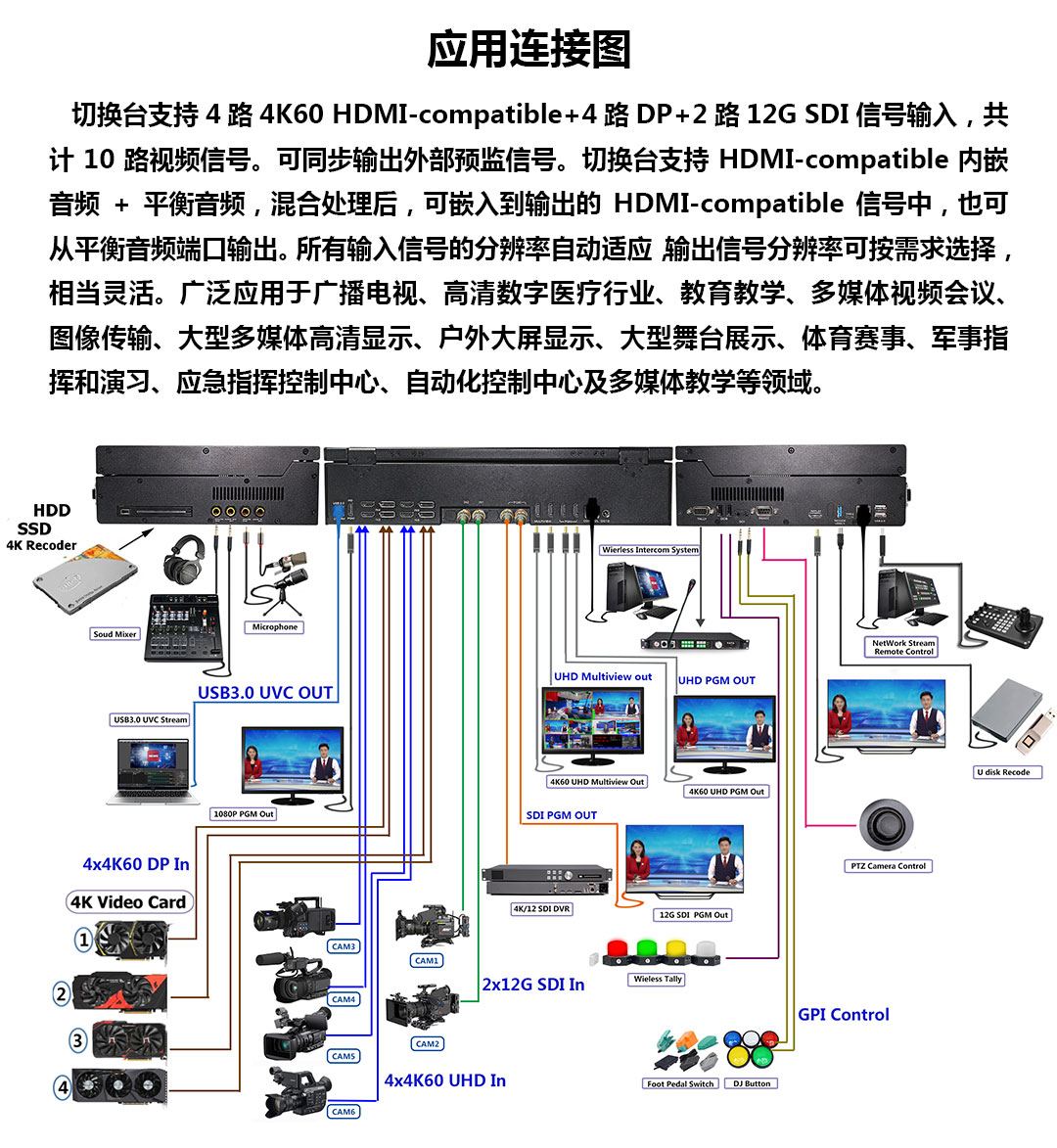

应用连接图

UHS9610R 4K导播切换台支持4路4K60 XVI/HDMI-compatible+4路4K60DP+2路12G SDI 输入信号,2路4K60 XVI/HDMI-compatible+2路12G SDI直播PGM输出，2路4K60 XVI/HDMI-compatible多画面输出,1路4K60 XVI/HDMI-compatible录制直播画面输出。1路1080P HDMI-compatible直播输出。可同步输出外部预监信号。切换台支持XVI/HDMI-compatible内嵌音频+平衡音频，混合处理后，可嵌入到输出的XVI/HDMI-compatible信号中，也可从平衡音频端口输出。所有输入信号的分辨率自动适应，输出信号分辨率可按需求选择，相当灵活。广泛应用于广播电视、高清数字医疗行业、教育教学、多媒体视频会议、图像传输、大型多媒体高清显示、户外大屏显示、大型舞台展示、体育赛事、军事指挥和演习、应急指挥控制中心、自动化控制中心及多媒体教学等领域。
