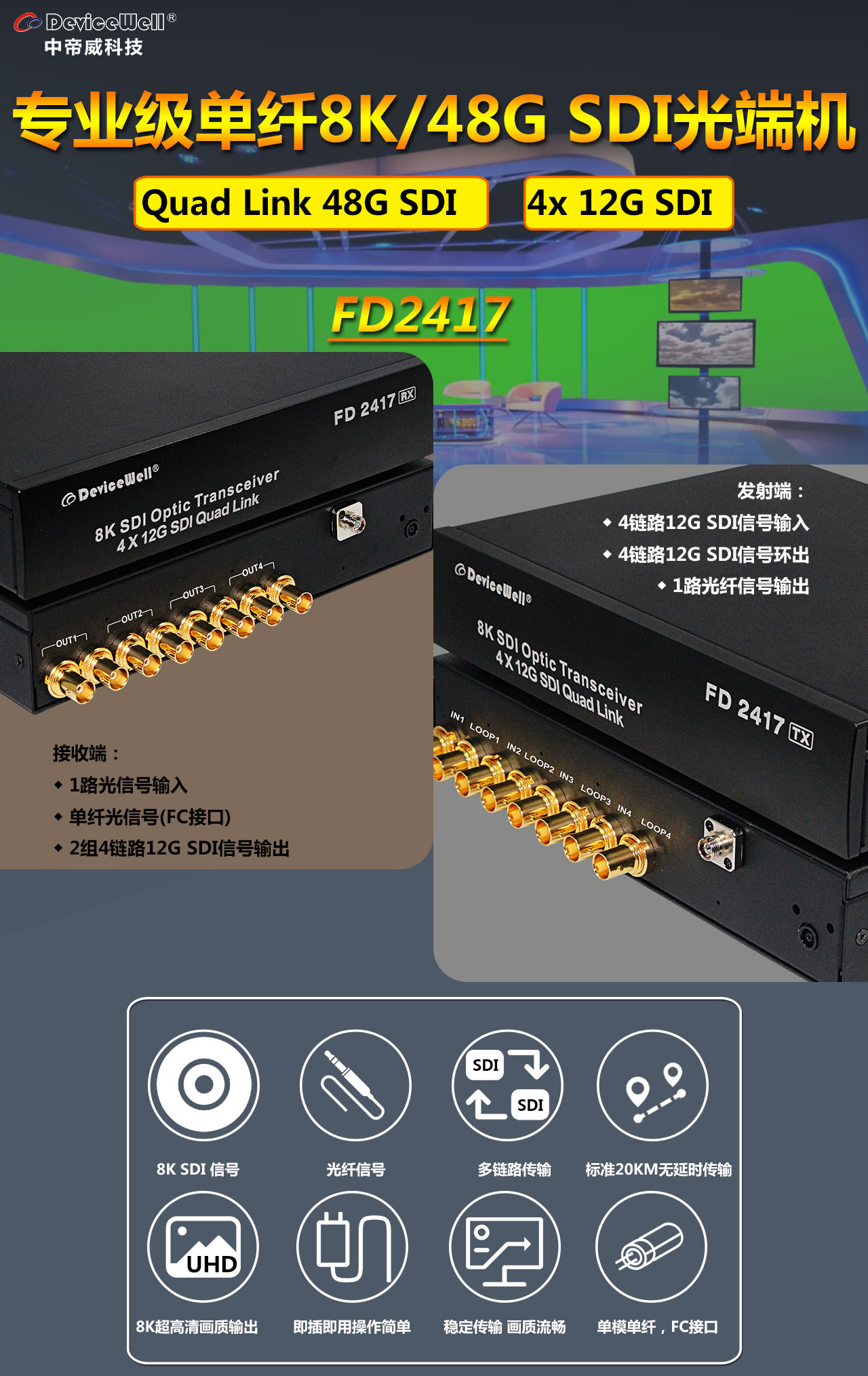

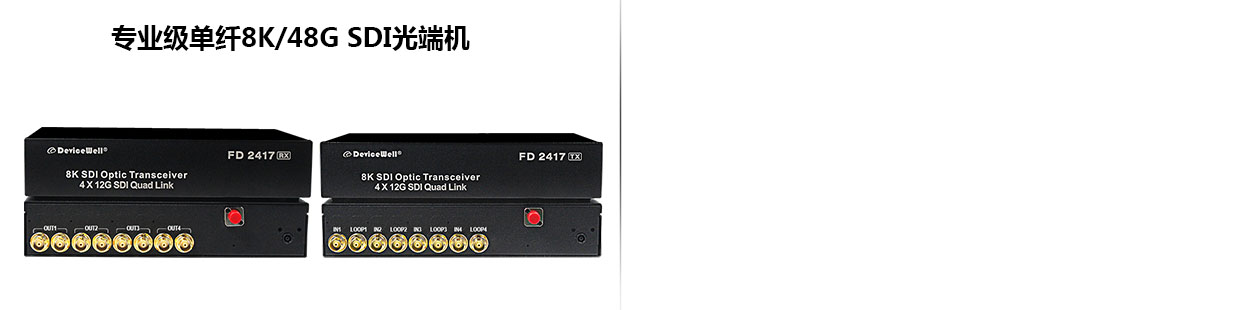

专业级单纤8K/48G SDI光端机FD2417



SDI光端机

专业级单纤8K SDI光端机，基于广播级8K SDI信号设计的光信号传输系统。输入SDI信号自适应,输出同步于输入且支持ReClock功能。 设备最高支持Quad Link 48G SDI信号，向下相容12G SDI ,6G SDI,3G SDI,1.5G SDI及270M SDI信号。设备内置SDI信号均衡，SDI串行时钟恢复及线路驱动，信号质量符合广电标准。发射端支持4x12G SDI信号输入，4x12G SDI环出,经复用器后转成一路光纤输出。接收端支持1路光信号输入,解复用后输出2组QuadLink 12G SDI输出。设备采用单模单纤设计，标准传输距离20KM，根据不同应用场景可以任意更换不同距离的相应模块。应用QuadLink 8K SDI信号或4通道12G SDI的应用。



发射端：

◆ 4链路12G SDI信号输入

◆ 4链路12G SDI信号环出

◆ 1路光纤信号输出

◆ 单纤光信号(FC接口)

◆ 设备总带宽48G

◆ 单通道最高支持12G SDI，向下相容

◆ 输入12G/6G/3G/1.485G/270M自适应

◆ 内置时钟恢复功能

◆ 环出信号自动ReClock

◇ 特殊功能可定制



接收端：

◆ 1路光信号输入

◆ 单纤光信号(FC接口)

◆ 2组4链路12G SDI信号输出

◆ 输出总带宽48G x 2

◆ 单通道支持12G SDI，向下相容

◆ 输出12G/6G/3G/1.485G/270M自适应

◆ 输出信号自动ReClock

◇ 特殊功能可定制

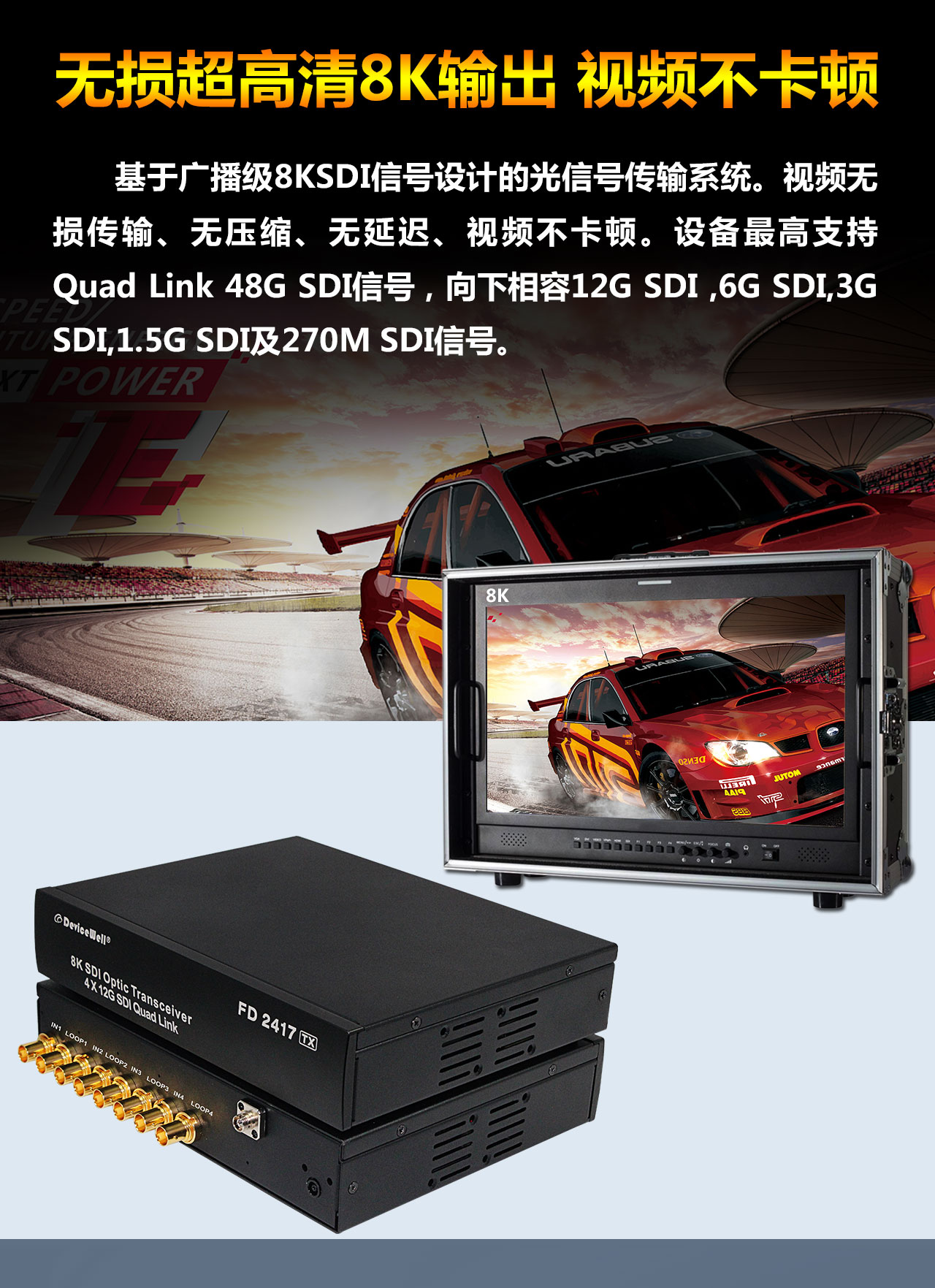

无损超高清8K输出 视频不卡顿

基于广播级8KSDI信号设计的光信号传输系统。视频无损传输、无压缩、无延迟、视频不卡顿。设备最高支持Quad Link 48G SDI信号，向下相容12G SDI ,6G SDI,3G SDI,1.5G SDI及270M SDI信号。

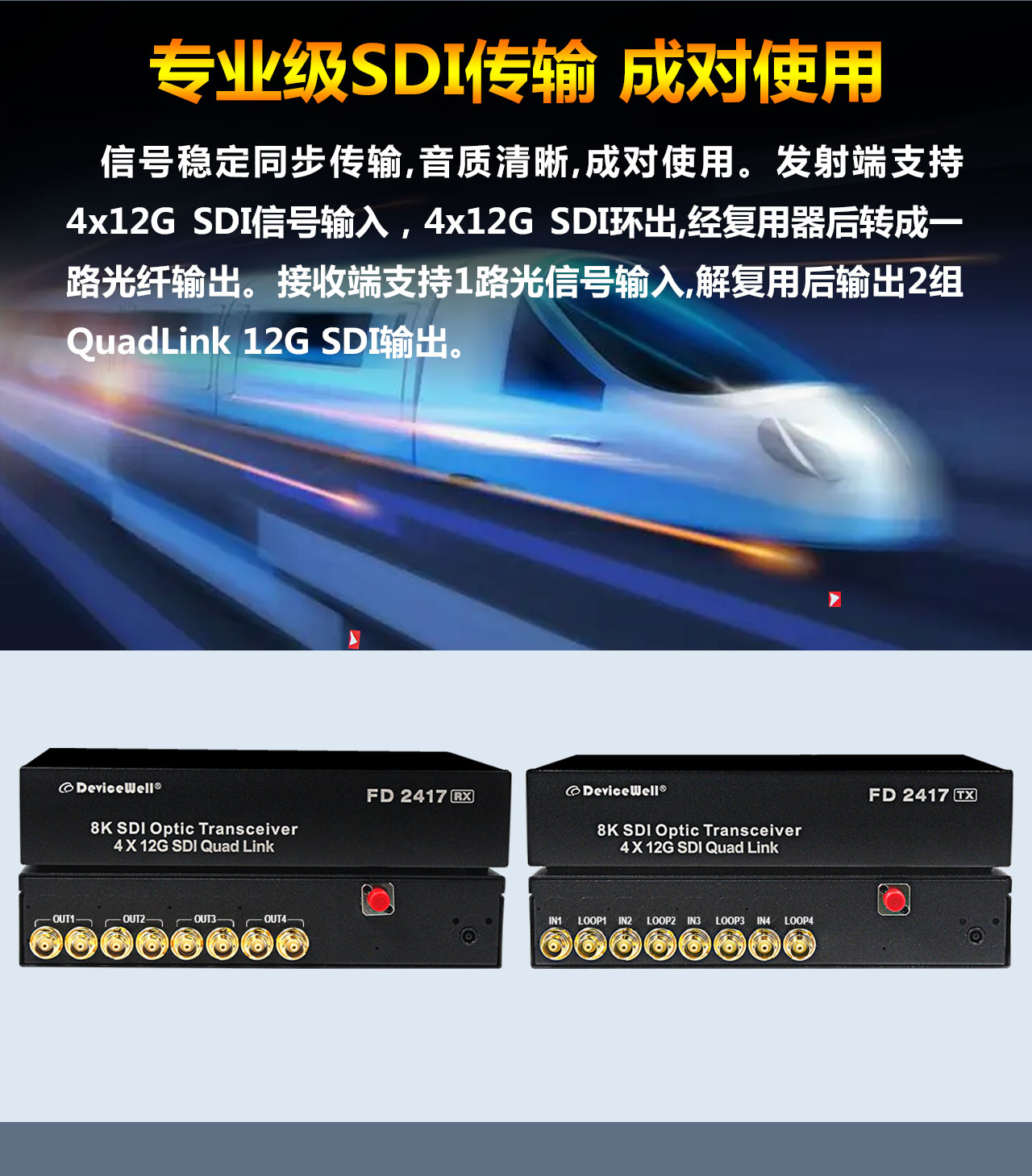

专业级SDI传输 成对使用

信号稳定同步传输,音质清晰,成对使用。发射端支持4x12G SDI信号输入，4x12G SDI环出,经复用器后转成一路光纤输出。接收端支持1路光信号输入,解复用后输出2组QuadLink 12G SDI输出。

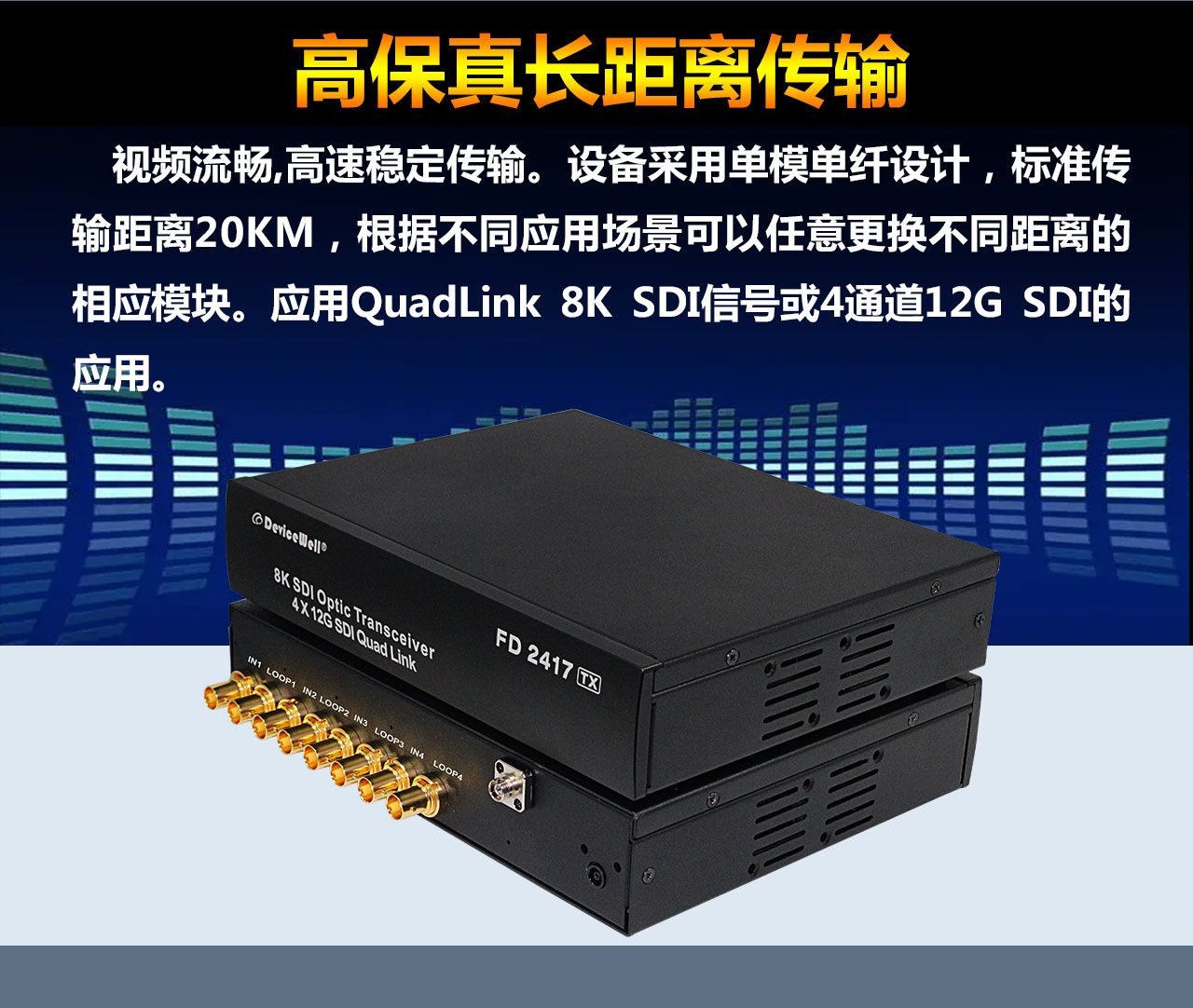

高保真长距离传输

视频流畅,高速稳定传输。设备采用单模单纤设计，标准传输距离20KM，根据不同应用场景可以任意更换不同距离的相应模块。应用QuadLink 8K SDI信号或4通道12G SDI的应用。

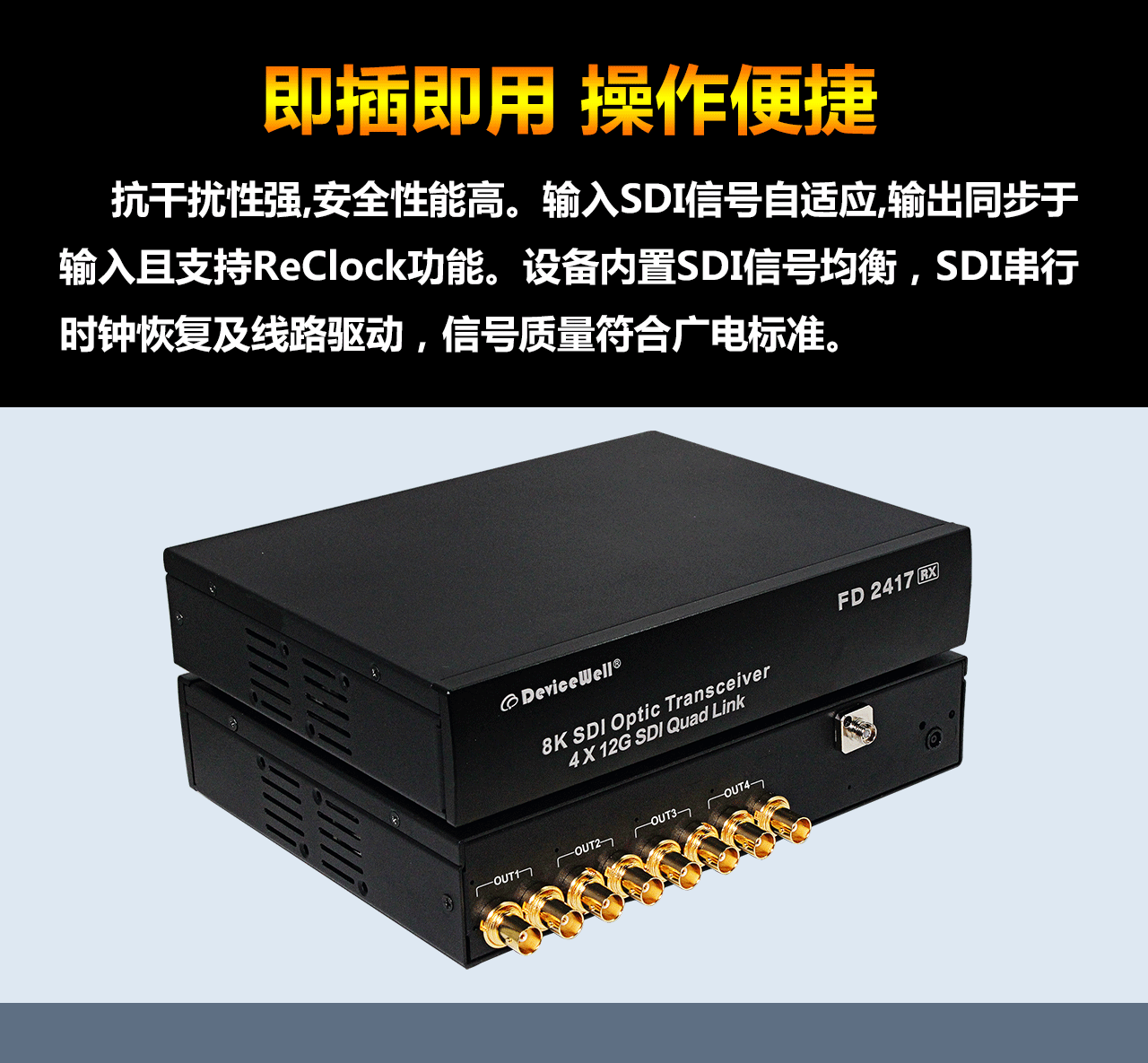

即插即用 操作便捷

抗干扰性强,安全性能高。输入SDI信号自适应,输出同步于输入且支持ReClock功能。设备内置SDI信号均衡，SDI串行时钟恢复及线路驱动，信号质量符合广电标准。

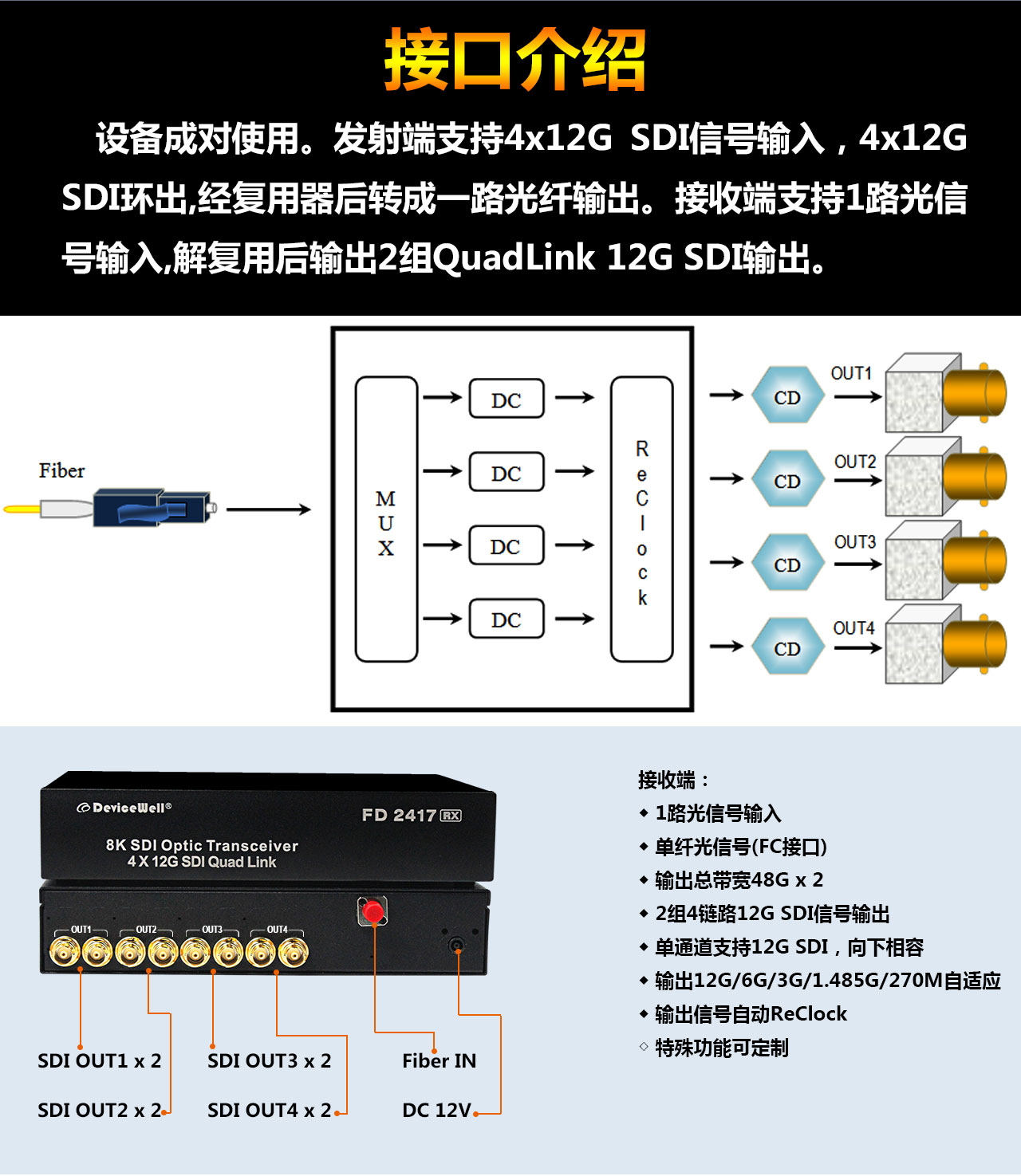

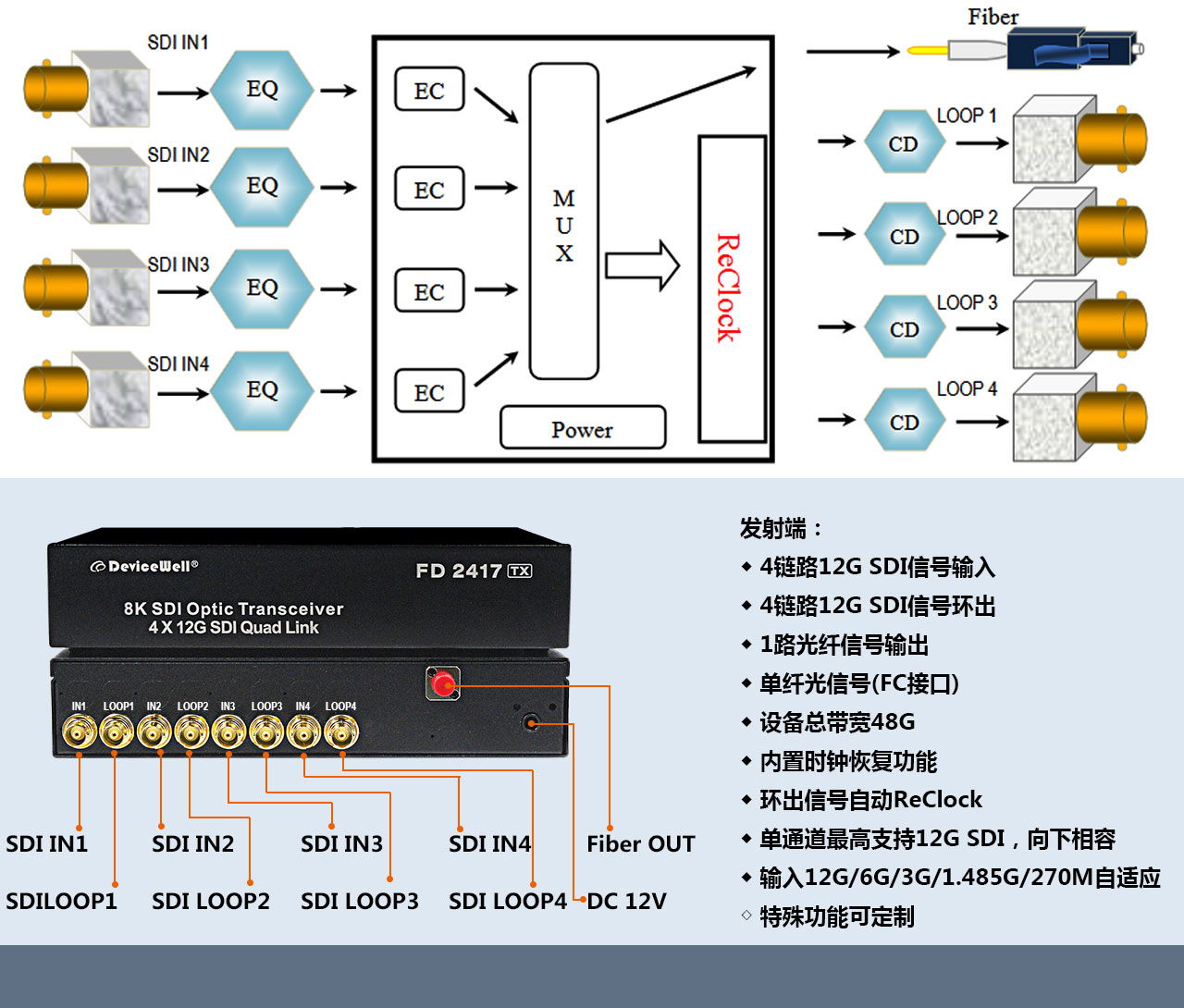

接口介绍

设备成对使用。发射端支持4x12G SDI信号输入，4x12G SDI环出,经复用器后转成一路光纤输出。接收端支持1路光信号输入,解复用后输出2组QuadLink 12G SDI输出。

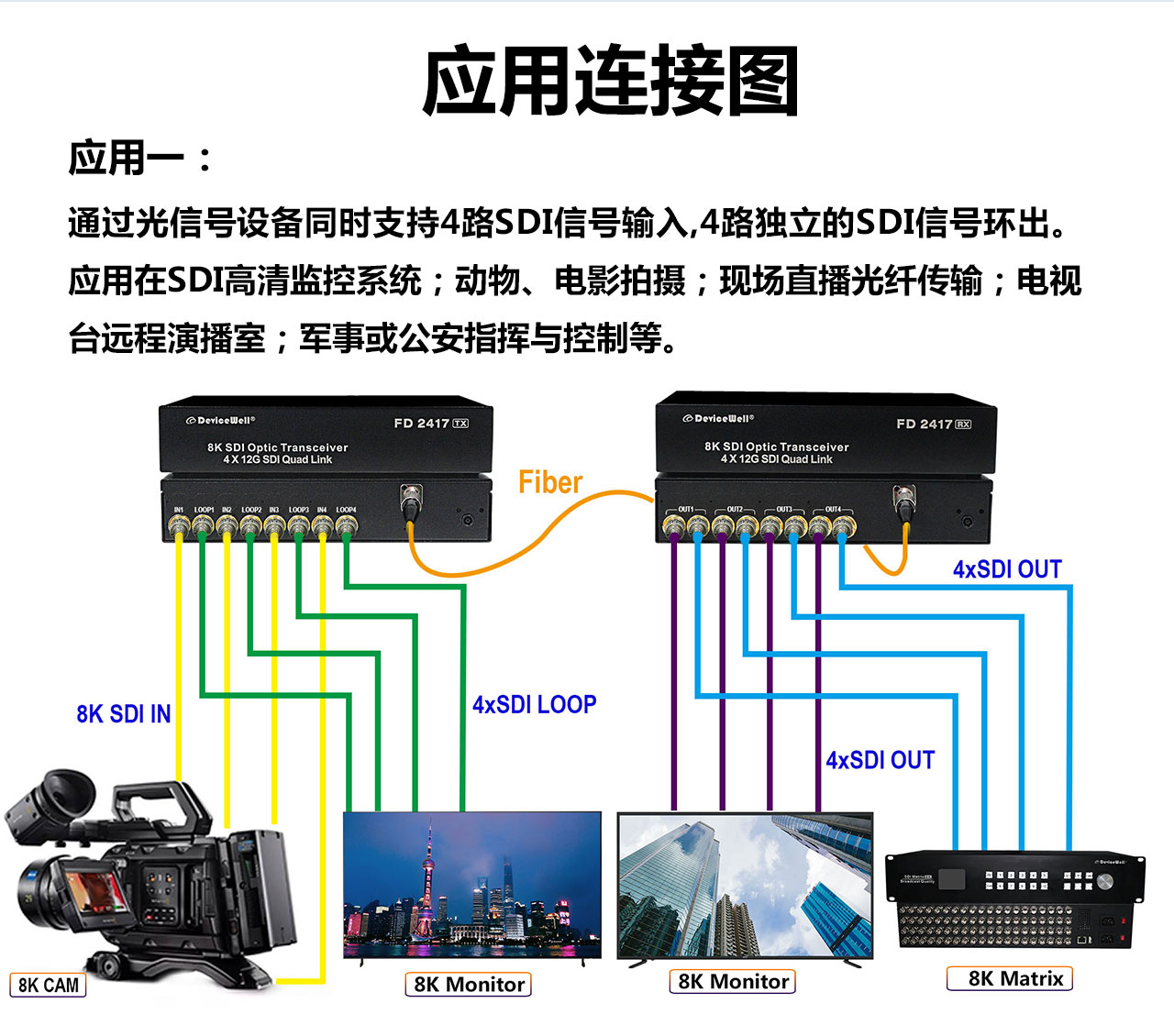

应用连接图

应用一： 通过光信号设备同时支持4路SDI信号输入,4路独立的SDI信号环出。应用在SDI高清监控系统；动物、电影拍摄；现场直播光纤传输；电视台远程演播室；军事或公安指挥与控制等。

​

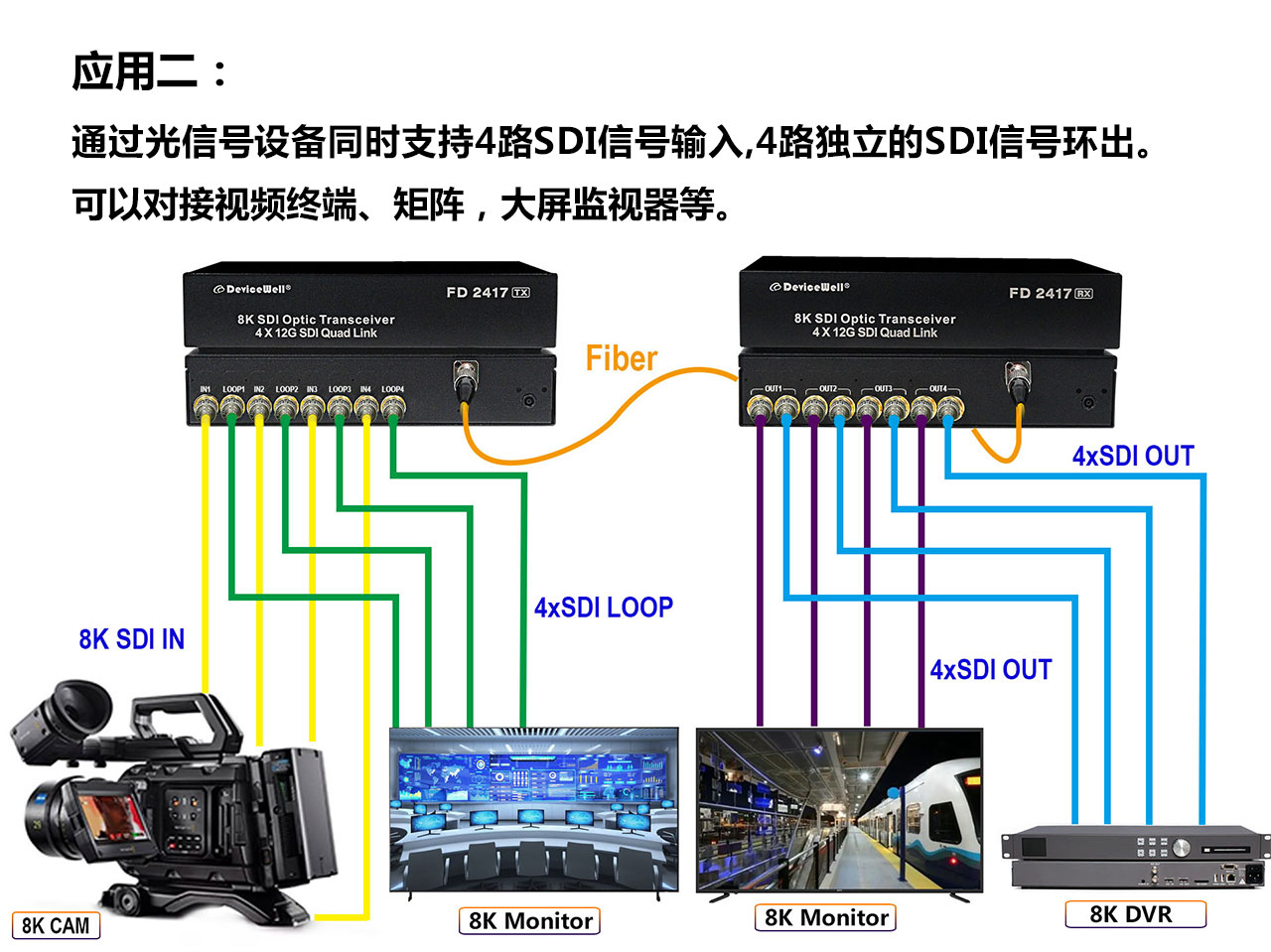

应用二： 通过光信号设备同时支持4路SDI信号输入,4路独立的SDI信号环出。可以对接视频终端、矩阵，大屏监视器等。



​







专业级单纤8K/48G SDI光端机相关资料
序号 资料名称 版本 修改日期 说明/备注
1

8K/48G SDI光端机FD2417规格书下载

 1.0 2023年9月8日  首次发行
2

8K/48G SDI光端机FD2417宣传图片

 1.0 2023年9月8日
3

其它

 1.0
